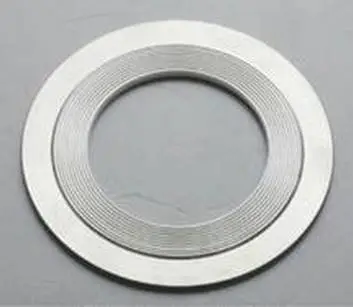

通常采用优质SUS304、SUS316（“V”形或“W”形)等不锈钢缠绕带与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互交替重迭螺旋缠绕而成，在开始及末端用点焊方式将金属带固定，基本型金属缠绕垫片不带内外环 一般用在中低压的榫槽面和平面或凹凸面的法兰中

性能特点：

缠绕式垫片压缩性能，回弹性能良好，具有多道密封和一定的自紧功能，对于法兰压紧面的表面缺陷不太敏感，不粘结法兰密封表面，可部分消除压力.温度变化和机械振动的影响；能在高温.低温.高真空.冲击振动等循环交变的各种苛刻条件下，保持其优良的密封性能。

使用设备:石油、化工、冶金、电力、船舶、燃气、核能、航天、纺织、医药、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处静密封部位 。

缠绕垫片结构形式及代号和使用法兰类别：

基本型式 代号适用的法兰密封面厚度(mm)V型基本体/环W型基本体/环基本型A或R型榫槽面、凹凸面、平面和凹槽面3.2;4.54.8;5.5;7.5带内环型B或RIR型榫槽面、凹凸面、平面和凹槽面

3.2/2

4.5/3

4.8/3.0

5.5/4.0

7.5/5.0 带定位环型C或CG型平面或凸面带内环及定位环型D或CGI型平面或凸面

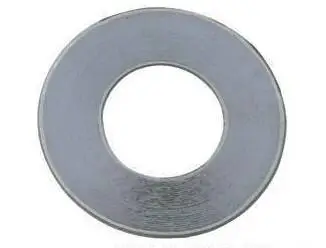

基本型:

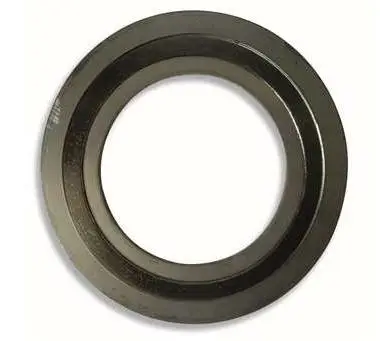

带内环型：

带定位环型:

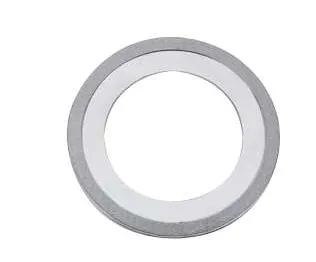

带内环及定位环型：

材料:1.基本型缠绕金属带A. 采用厚度为0.15mm~0.25mm的, sus304,sus316L,sus321等冷轧钢带，或由供需双方协商 确定。B. 金属带为预成型的V型或W型窄带，表面应光滑.洁净，不应有粗糙不平.裂纹.划伤.凹坑及锈斑等缺陷C.不锈钢的硬度值 HV≤200

2. 基本型缠绕非金属带

A 非金属填充为特制的石棉带，柔性石墨带，聚四氟乙烯带，非石棉纤维带，及云母带等。带的厚度为 0.3-1.0mm。

B. 特制石棉烧失量必须≤25%

C. 非金属带的氯离子含量≤100PPM

D.各类介质及各种非金属带的推荐使用温度及压力如下表：

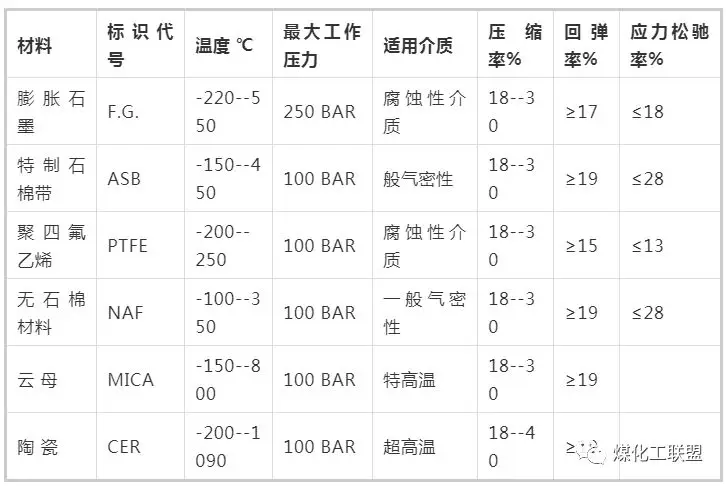

缠绕垫片各种非金属材料主要技术参数：

下表用于对内环及缠绕金属带的材质选择：

材料名称缩写标记硬度(HB)温度(°C)SUS 304304130~180-195~+550SUS 316L316L130~180-100~+550SUS 321321130~190-195~+760HASTELLOR-B2HASTB

215

-185~+1090INCONEL-600INC600150-100~+1090MONEL-400MON

150

-130~+820钛T2

215

-195~+1090

金属缠绕垫片基本体厚度公差：

项目

厚度(mm)公差(mm)垫片厚度4.5, 3.2

+0.2

-0.1 环厚度3.0±0.25

下表是缠绕垫片直径公差（即用于法兰的名义管道直径）：

DIN (mm)

ANSI B16.5

BS1560 (mm)

Mss sp-44 API 605公差

内环内径

垫片内径 <=600<=24">=26" and <=34"±0.5>600 and <=800>24" and <=34">=36" and <=60"±0.9>800 and <=1600>34" and <=60"±1.3>1600>60"±1.6垫片外径<=600<=24"<=24"±0.9>600 and <=16000>24" and <=60">24" and <=60"±1.81600>60"±2.2外环外径>=1/2" and <=60"±0.9<=600<=24"0-1.0>600 and <=1000>24" and <=34"0-1.8>1000 and <=1600">34" and <=600-2.2

金属石墨缠绕垫片主要性能参数：

缠绕垫片系数

m=2.5-4缠绕垫片使用压力≤25MPa缠绕垫片使用温度-196℃-700℃(氧化性介质中不高于600℃)缠绕垫片最小预紧比压y=68MPa

技术标准:1. 金属缠绕垫片的国外制造标准有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等2 .国内标准有HG/T20610-2009　　钢制管法兰用缠绕式垫片　　化工部欧洲体系 HG/T20631-2009　　钢制管法兰用缠绕式垫片 　化工部美洲体系 GB/T4622.2-97　　缠绕式垫片 管法兰用垫片尺寸　　国家标准 JB/T4719-92　　管壳式换热器用缠绕垫片 　机械部标准 JB/T90-2015　　管路法兰用缠绕式垫片 　机械部标准 JB/T4705-2000　　压力容器法兰用缠绕式垫片 　
