技术简介1

木模体系水平套管精准定位施工技术是在传统水电套管定位的基础上，对定位方式加以改进，通过将沉头螺栓和螺丝焊接成组合件，与木模体系平板形成有效连接的一种套管定位施工技术。

在木模平板上预埋水电套管时，在模板上精准打眼定位，利用沉头螺栓和螺丝焊接的构件进行固定，采用方形木模板将套管与螺栓紧固，确保平板套管精准定位，为后续管道安装创造条件，提高施工效率。

技术特点与适用范围2

一、技术特点

1. 保证质量

 木模体系利用螺栓固定预埋套管与水平模板，形式独特，改变传统钉铁钉、绑铁丝等加固方式，避免了套管预埋偏位对后续管道安装带来的隐患，保证了套管预埋质量。

2. 节约成本

1）免去套管封口胶、绑铁丝、钉铁钉及焊固定筋的工序，节约人工材料费用；

2）统一平板套管的预埋方式，简化定位工序，模板一次定位，避免重复定位引起的测 量误差及对熟练工人的依赖，减少人工；

3）定型化工具重复利用，安装及拆除一人便可完成，省时省工。

二、适用范围

适用于木模体系中平板圆型套管（包含钢套管、止水节、成排套管等）的预埋施工。

 技术流程3

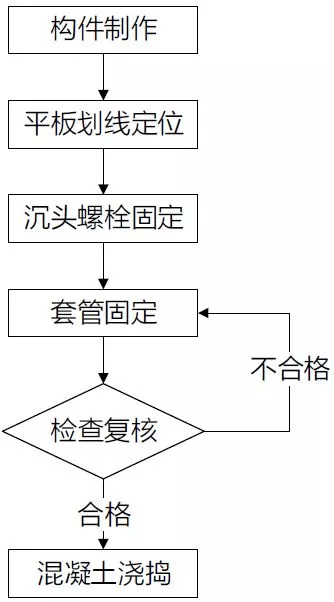

工艺流程

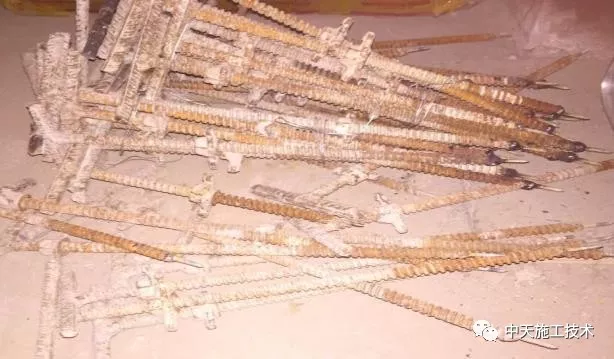

构件制作

螺栓螺丝帽处进行焊接

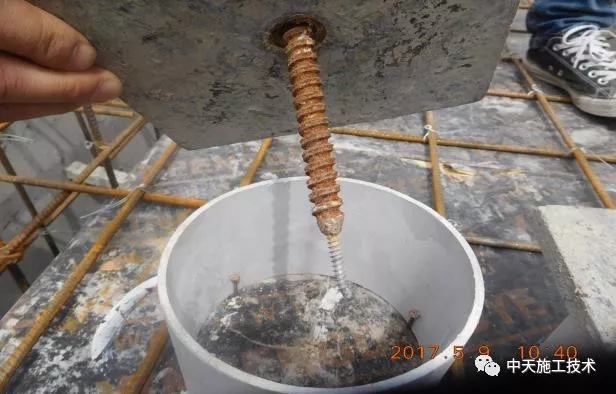

沉头螺栓固定

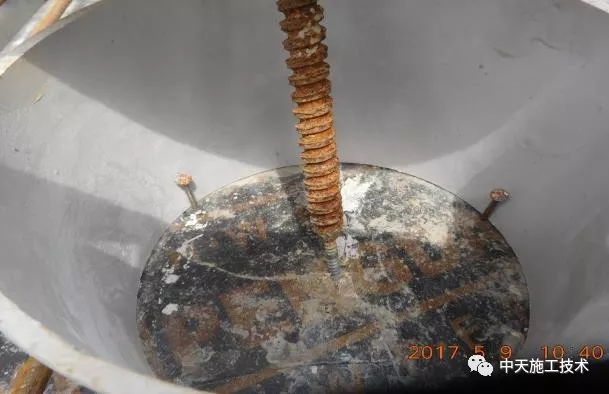

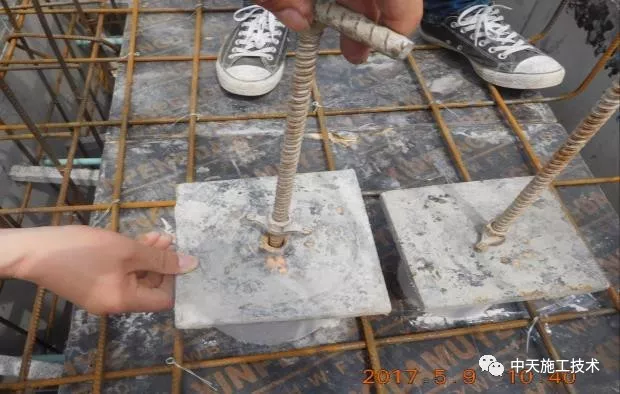

套管固定

混凝土浇捣

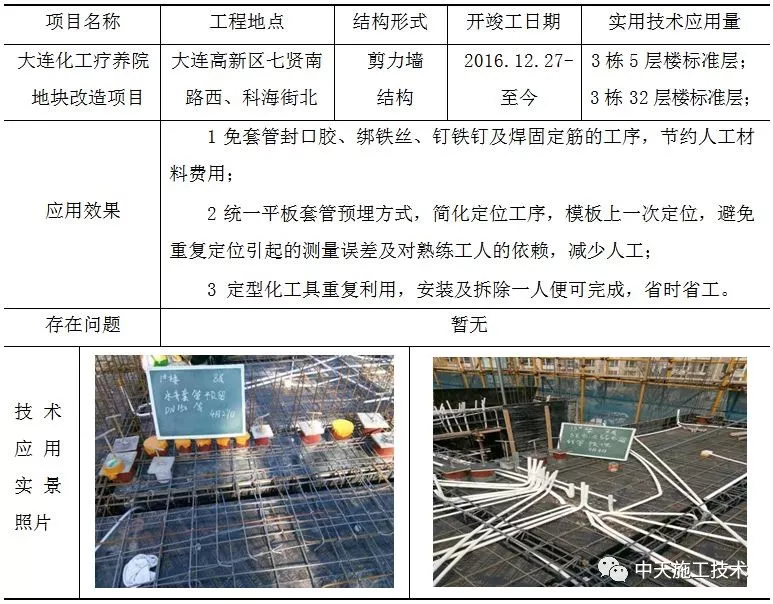

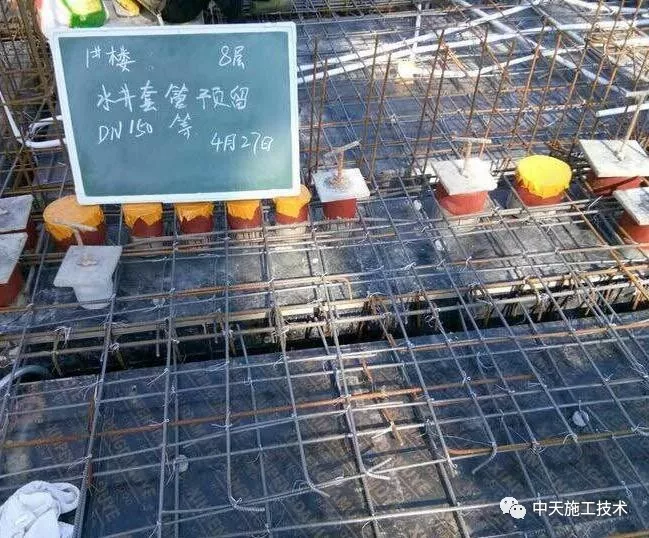

工程实例4

原文链接详中天集团OA系统：技术资料-技术交流-实用技术

未经允许，请勿转载！
