为响应公司绿色施工要求、节约项目成本、加快项目进度，杭州奥克斯项目自进场伊始，便与甲方积极沟通，引进新材料、新工艺。作为华东公司第一个使用铝合金模板施工工艺的项目，对在建的1#~4#超高层住宅楼使用铝合金模板早拆体系代替传统木模施工工艺，并在此方面取得较好成绩。

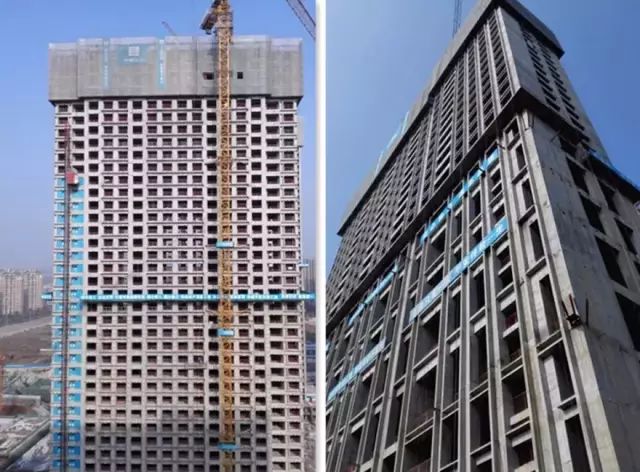

使用铝模体系的项目颜值很高吧

↓快来看铝模施工的全程实录↓

首先利用BIM技术在铝模进场前2个月完成深化设计。

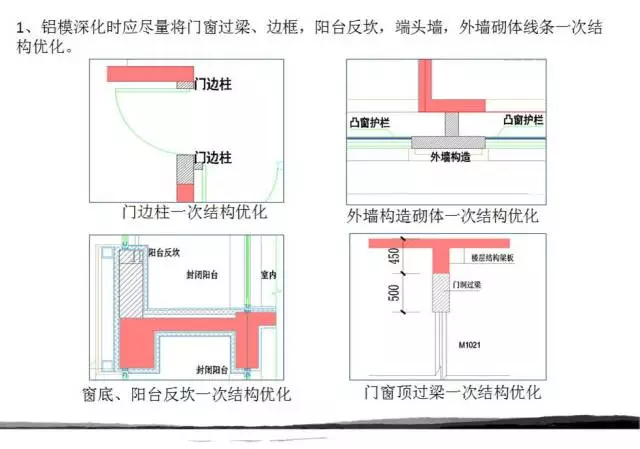

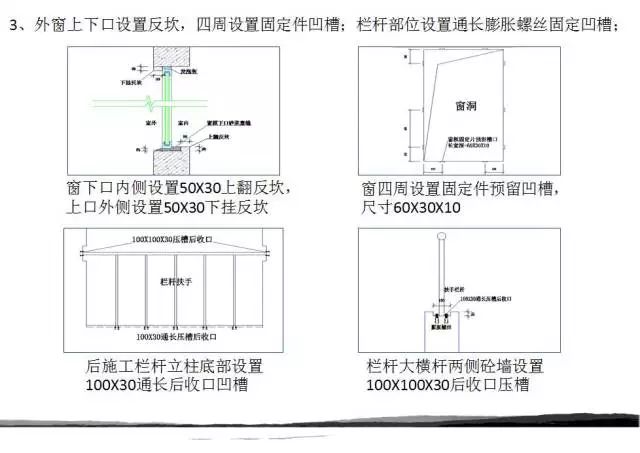

铝合金模板二次结构一次施工深化图

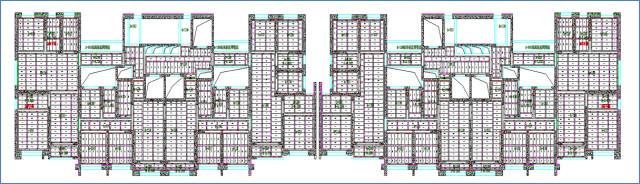

铝合金模板深化配模图

进场前通过BIM模型深化，对铝模进行工厂预制加工并对板材进行静电喷涂。

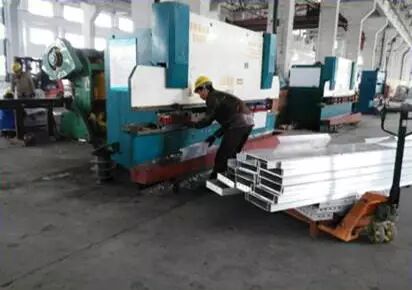

厂内精密加工

对板材进行静电喷涂

模板加工完成后，进行厂内拼装试验，并经过业主、监理、设计、总包、分包五方验收保证成品质量。

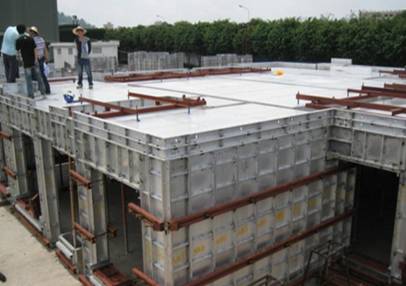

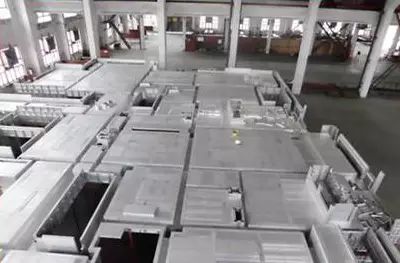

厂内试拼装

需要五方验收通过才能出厂哦

做完这些，还需要对材料进行进场验收。

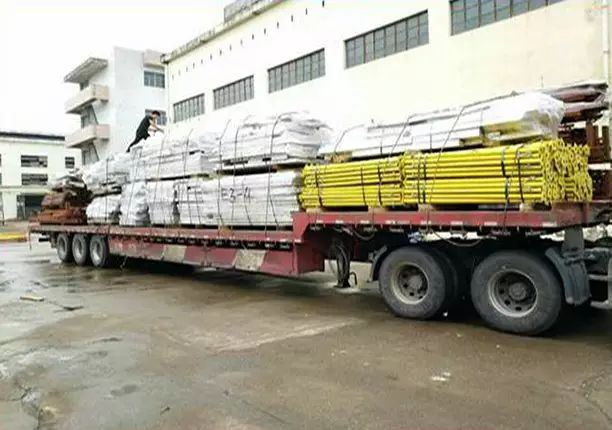

材料出厂啦（出厂需注意分单元分类别打包装车，1000平米建筑面积约4车材料）

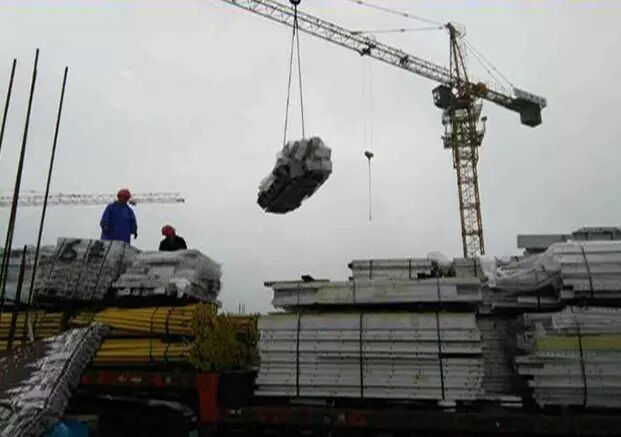

材料进场（现场卸货堆码，堆场面积不小于300㎡，分部位成捆上楼层）

经过这么多的流程，我们是不是可以使用铝模啦？

别急！我们还需要进行以下步骤，保证铝模的施工质量。

施工作业前，要做好安全技术交底

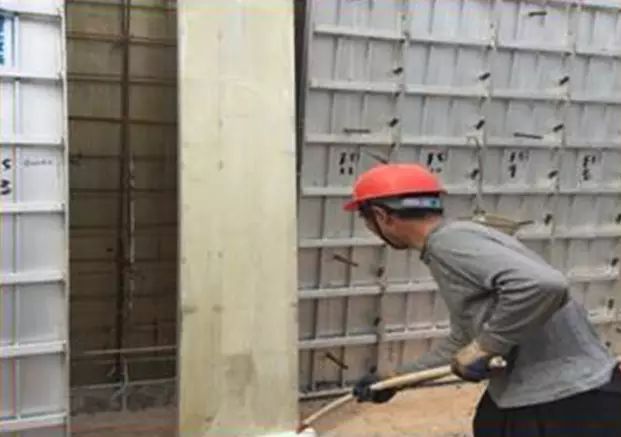

清洁板面并涂刷脱模剂

现场铝模安装

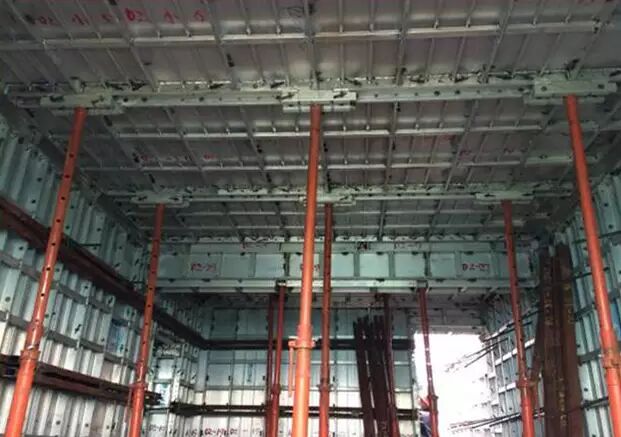

可靠加固体系，保障混凝土成型质量

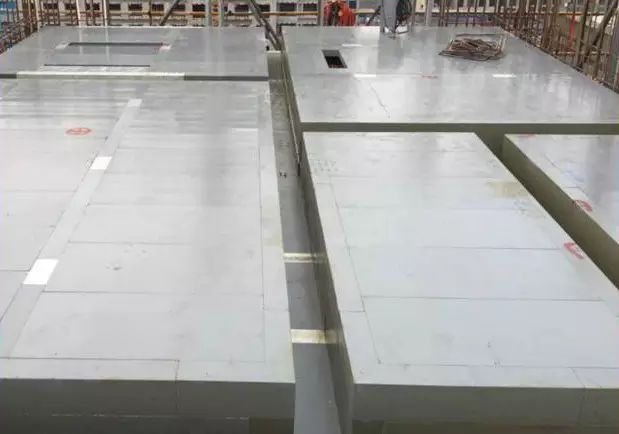

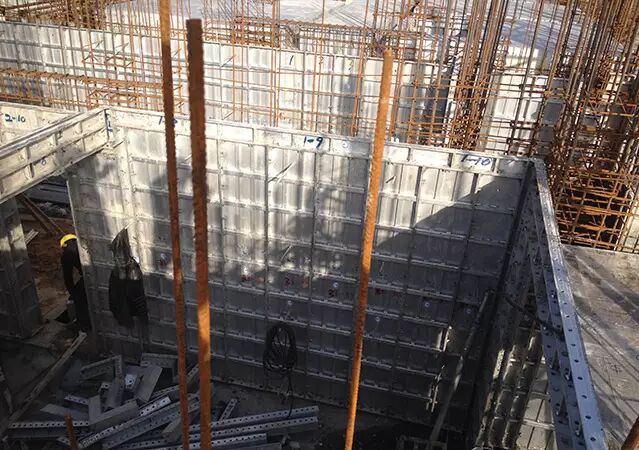

这样就安装完成啦

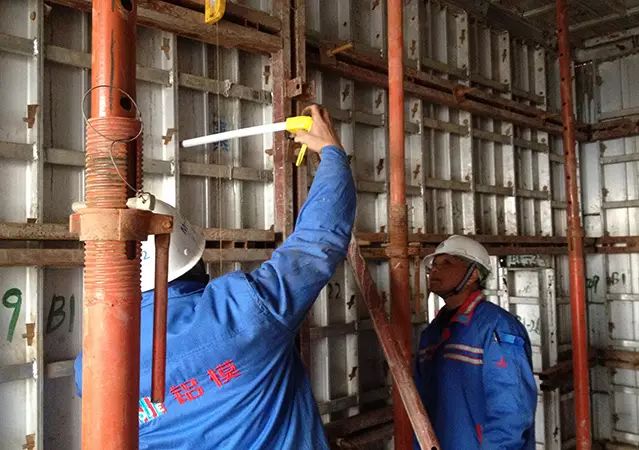

施工技术员与甲方、监理互动，核校模板垂直度

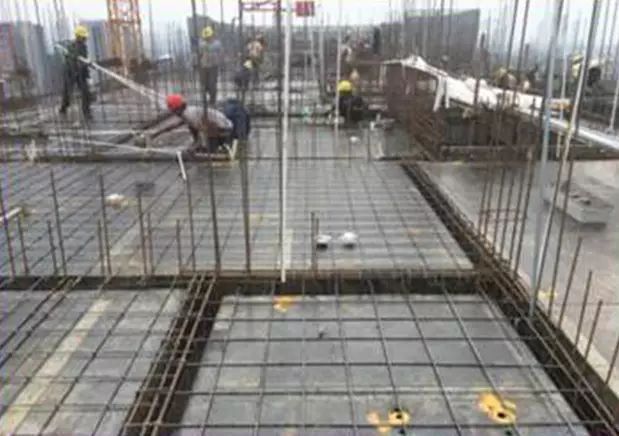

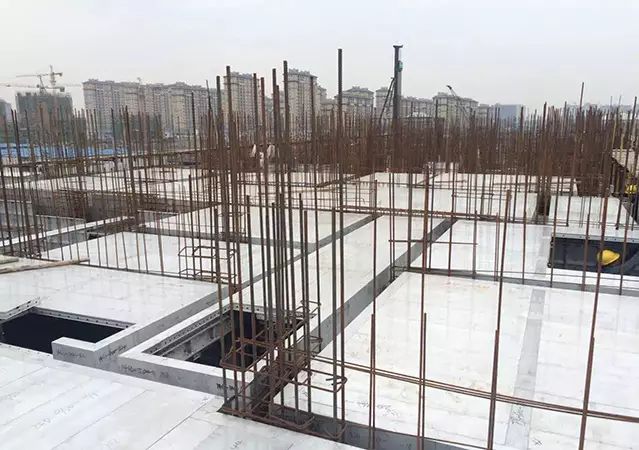

钢筋绑扎、机电穿插工序有序进行中

混凝土浇筑过程井然有序

浇筑过程护模

哇，快看……下面就是混凝土成型效果啦！

混凝土成型效果佳

门过梁一次成型

窗台一次成型

门垛一次成型

免抹灰压槽成型效果

别忘了，还有可靠地实测实量体系，为工程施工提供有效保障！

混凝土强度实测实量

阳角实测实量

数据上墙

快看……还有我们的专利和亮点呢！

铝模预留洞口：传料洞口，泵管洞口，放线洞口；还能循环利用，方便环保。

成型效果

机电可拆卸式预埋套管固定架，循环使用

成品效果

一次性预埋成品地漏采用自攻螺丝固定

线管开洞一次成型，铝板编号固定，上下一致

三角斜撑架加固，简单可靠，避免穿螺杆渗漏水问题。

铝合金模板底部塞缝优化

利用BIM技术优化铝合金模板楼梯上三步及清槽口做法，并通过斜面顶部可调立杆调整标高和坡度，设置可拆卸式清槽口，有效解决封闭式楼梯垃圾清理问题。

这就是杭州奥克斯项目首次尝试使用的新型施工工艺—“铝合金模板施工“。由于铝合金模板施工效率高周期短，稳定性好、承载力高，且拆模后混凝土表面效果好：铝模板拆模后，混凝土表面质量平整光洁，可达到饰面及清水混凝土的要求，无需进行抹灰，可节省二次抹灰费用。该新工艺的使用得到了甲方及质检站的高度关注和一致好评。
