素材来源：武建绿科、湖北工建投资建设、湖北工建安装公司

湖北工建机电科技产业园项目获评武汉市装配式建筑AAA级示范项目。本项目还将申报国家级示范，重大利好申报鲁班奖。具体位于武汉经济技术开发区智慧生态城枫林四路与两军东路交汇处，规划总用地面积32614.18㎡，约48.9亩。规划总建筑面积124508.37㎡，计容建筑面积81467.87㎡。

其中1#楼为办公楼25层建筑面积39231.59㎡，2#楼为实验室5层建筑面积4959.92㎡，3#楼为展厅2层建筑面积3608.15㎡，4#楼为办公楼9层建筑面积31376.35㎡。建设单位为湖北省工业建筑集团有限公司，设计单位为湖北省工业建筑集团有限公司，监理单位为湖北新天地工程建设监理有限责任公司，施工单位为湖北省工业建筑集团安装工程有限公司。

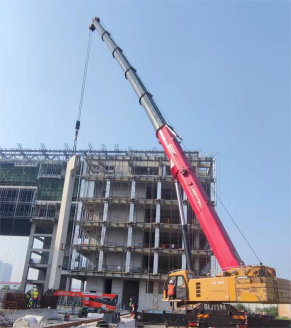

湖北工建机电科技产业园首根预制型钢混凝土柱吊装

10月11日9时许，由湖北工建投资建设、湖北工建安装公司负责施工、湖北工建项目管理中心提供技术支持的湖北工建机电科技产业园3#楼第一根预制型钢混凝土柱开始吊装，标志着湖北省首例UHPC公共建筑、首例100%装配式公共建筑正式进入主体结构施工阶段。

项目效果图

该项目位于武汉市蔡甸区经济开发区两军东路与枫林四路交叉路口，建筑面积3540.74m²，地上2层，地下一层，建筑高度为15.5m，框架主跨度为36m，建筑功能为报告厅、展厅，装配率100%，主体结构竖向构件中预制部品部件的应用比例92.41%，是AAA级工业化项目。

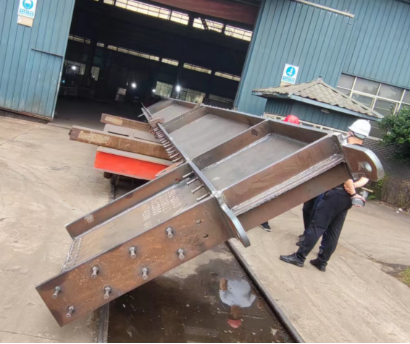

预制型钢混凝土柱成品预制型钢柱

湖北工建机电科技产业园3#楼采用预制型钢混凝土柱、梁和UHPC保温装饰一体化外墙板和屋面板，其中，单根预制柱长度为15.5m，总重为32吨，单根预制梁长度为11.5m，总重为33吨；半圆弧形UHPC外墙板最大弧长为9.1m，总重13吨，半圆形UHPC屋面板最直径为4.8m，总重19吨。

可满足建筑大跨度的使用功用及绿色节能的要求，且保证结构安全，减小施工难度，节约建造成本。

相关预制构件的材料制备、模具设计、构件生产、构件运输、吊装安装等均属于湖北省首例，实现多项技术突破。

项目构件类型

01 预制型钢混凝土柱

共44根，截面尺寸均为600mm*1200mm，高度均为15.5m，总重为32吨。

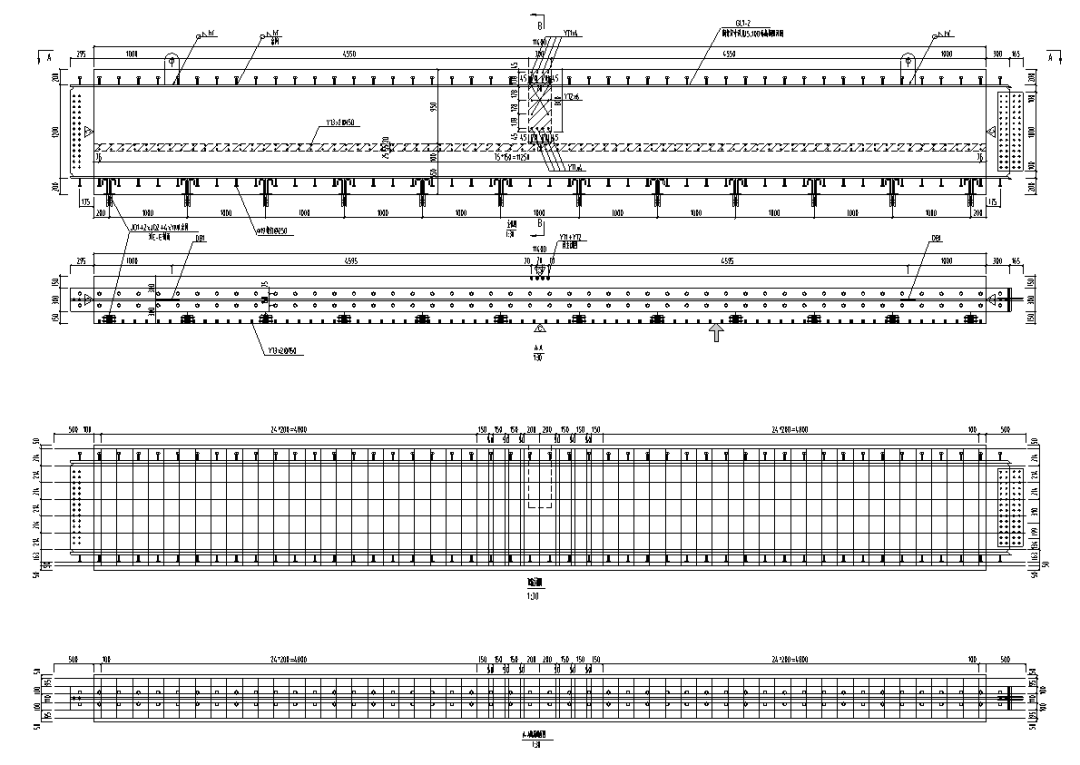

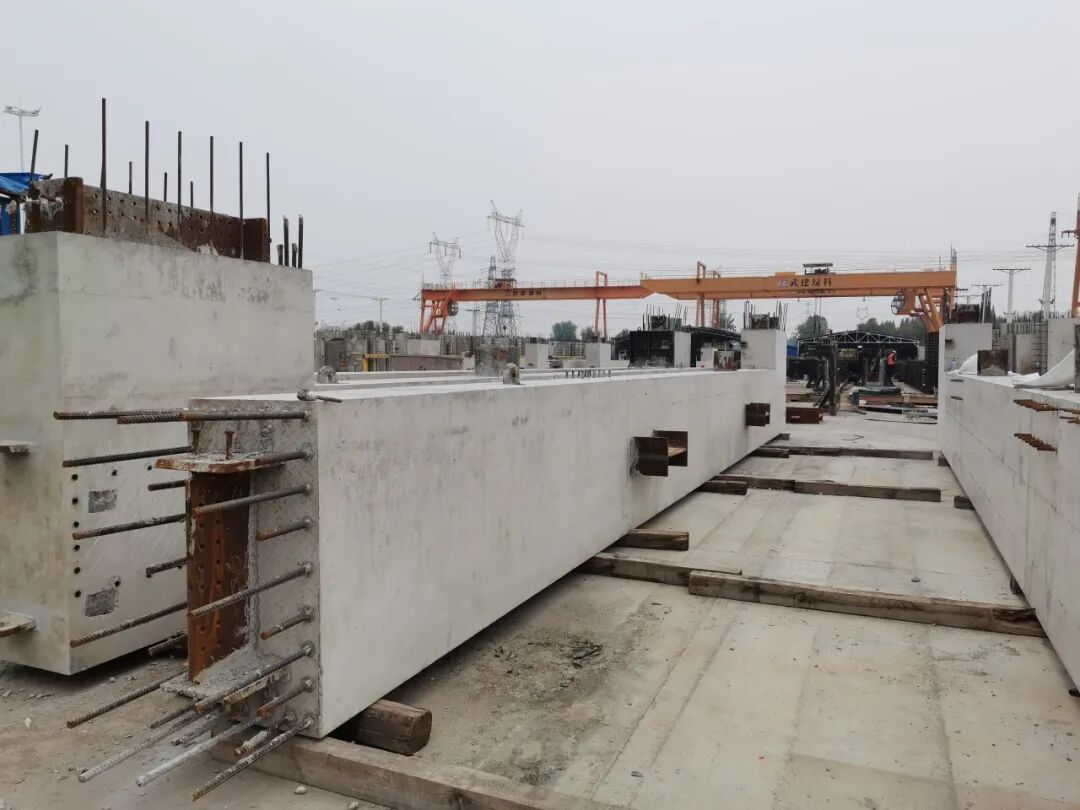

预制型钢混凝土柱

02 预制型钢混凝土梁

共66根，截面尺寸均600mm*1600mm，长度为9.2m和11.5m，最重33吨。

预制型钢混凝土梁

03 UHPC保温装饰一体化外墙板

共156块，有13种截面尺寸，最大构件尺寸9.1m*2.8m*0.8m，总重为13吨。

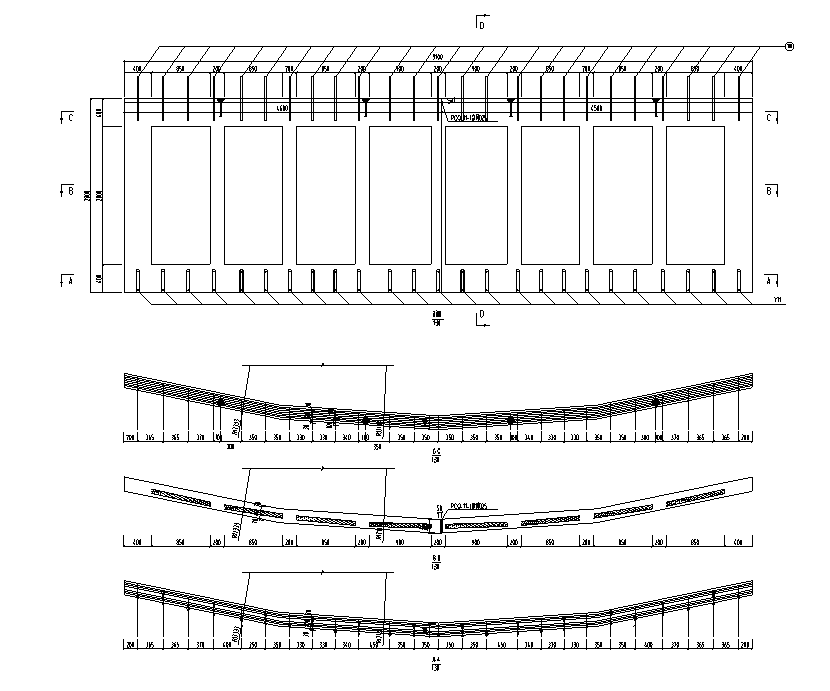

UHPC保温装饰一体化外墙板

04 UHPC保温装饰一体化屋面板

共90块，共3种截面尺寸，最大构件尺寸5.5m*4.8m*2.0m，总重为19吨。

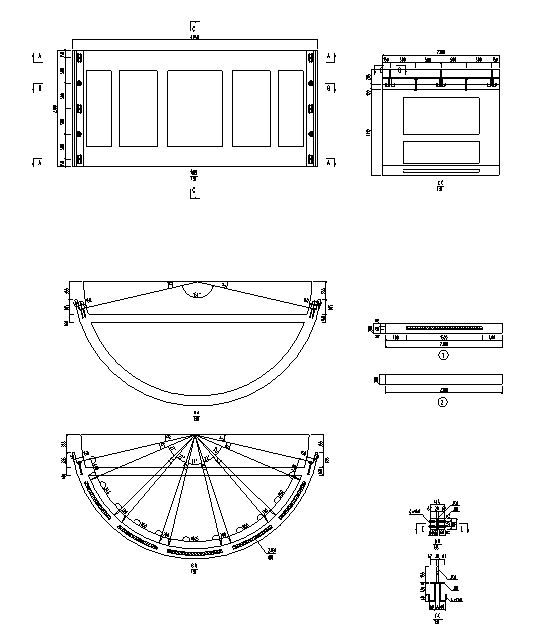

UHPC保温装饰一体化屋面板

项目技术亮点

01 深化设计方面

采用BIM技术建立可视化三维模型，预制构件标准设计，检查构件碰撞，划分施工工序。

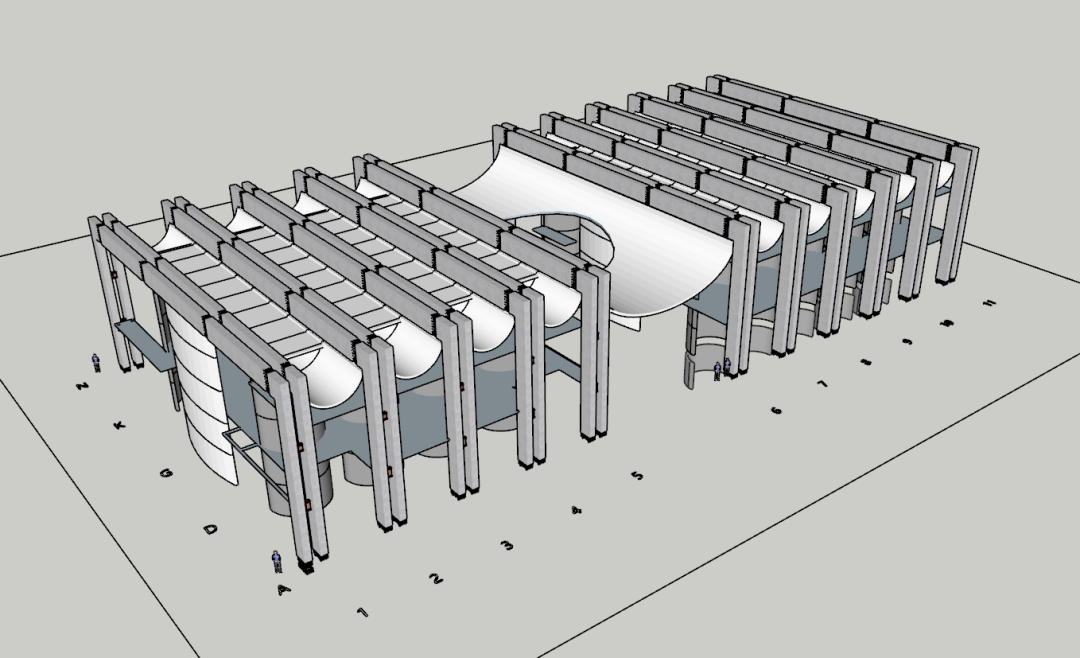

项目三维模型

02 节点连接方面

预制型钢混凝土柱底伸出主筋与基础预留钢筋采用轴向冷挤压套筒进行连接；

预制型钢混凝土柱与梁的主筋采用正反牙机械式双套筒连接；

此两项技术在武汉市首次应用于装配式构件的节点连接，有效降低了施工难度，节约工期。

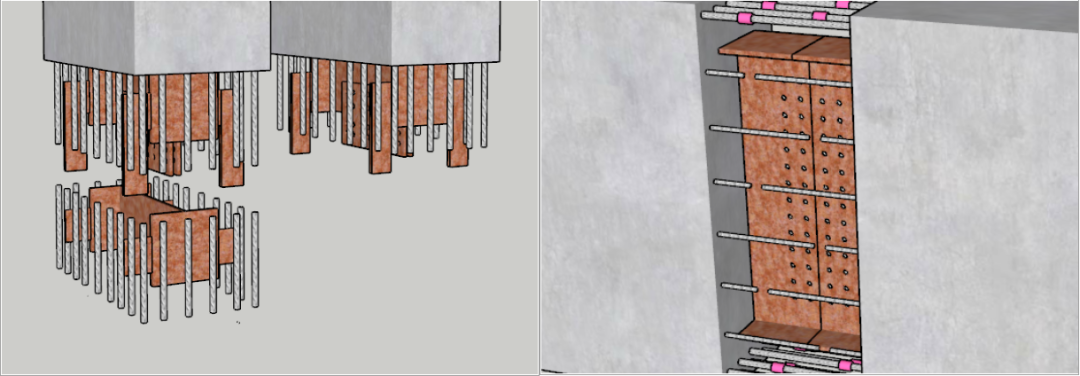

连接节点模型

03 构件生产方面

采用可周转重复使用的组合模具，有效降低生产成本，提高构件质量。

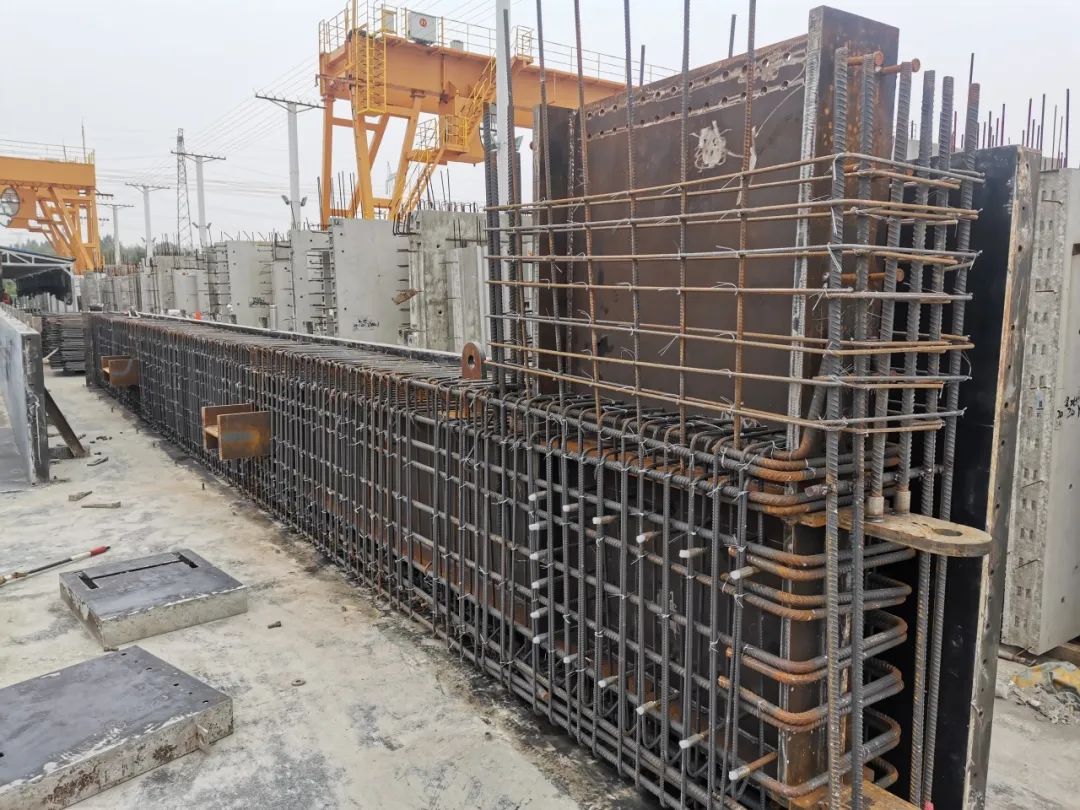

预制型钢混凝土柱钢筋预埋

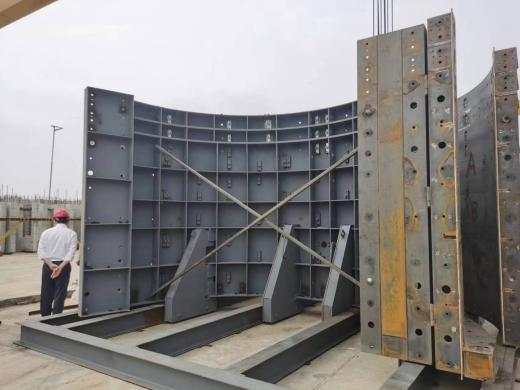

预制UHPC外墙板模具

项目技术难点01

项目预制型钢混凝土梁、柱构件在民用建筑中属于超大、超重类的PC构件，且对PC构件内型钢、主筋等相关预埋件的定位尺寸精度要求较高。

02

项目保温装饰一体化外墙板（屋面板）采用超高性能混凝土材料UHPC，其混凝土抗压强度达120MPa，通过科学的配合比设计和各项试验对比，配置满足设计要求UHPC混凝土材料；UHPC一体化板的保温材料为STP真金板，埋设在PC构件内部，构件外表面设置半径为2cm的波浪形纹理，并采用防水清水涂层，生产工艺难度较大。

总结

湖北省机电产业园3#楼项目的建筑设计理念，摆脱了低质单调的装配式建筑形象困境，利用标准化构件形成室内外一体化建筑，实现技术与艺术的结合。用一个构件实现了展厅、报告厅、屋顶花园、工建特色，以达到形质合一，运用标准化构件去创造个性，强调建构理性与外在装饰的结合，以合理的技术展现装配式的建造逻辑，展现技术本身的艺术性。

主要结构形式拟采用装配整体式组合框架结构。柱采用预制型钢混凝土柱，结构竖向构件为全预制，应用比例100%；梁采用预制型钢混凝土梁，楼板采用钢筋桁架楼承板，吊顶、设备管线全部集成在楼板体系中，实现管线分离。外墙拟采用预制超高性能混凝土挂板和单元式幕墙组合形式，造型能力强，实现围护墙与保温、隔热、装饰一体化，内隔墙拟采用 ALC 隔墙体系，实现与管线、装饰一体化，本单体拟采用全装修，楼地面采用干式工法。

且本项目全过程全专业使用BIM技术，建筑，结构，设备，室内等各专业都基于BIM模型协同工作，信息实时反馈，信息化BIM模型也为后期项目施工实施信息化物联网管理及项目的使用与维护提供基础。
