进展

8月08日

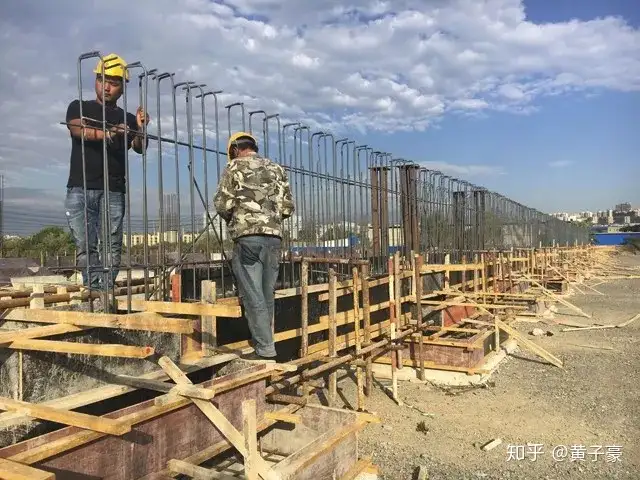

工人在给F轴地墙钢筋绑几道钢筋剪刀撑，防止打混凝土的时候弄歪了。

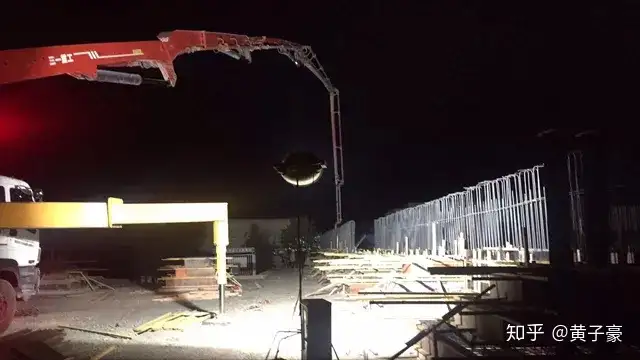

晚上浇筑F轴混凝土

8月09日

木工又都被调走了，搭另一个库满堂架去了。这两天没什么人在检修库干活。以前模板都拆挺早， 现在也不拆了。

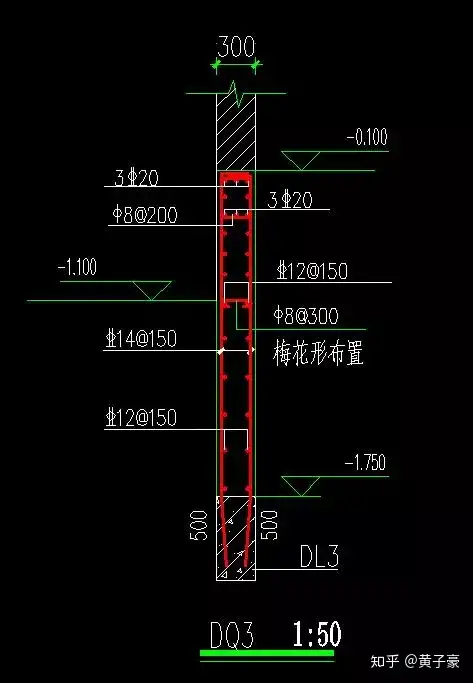

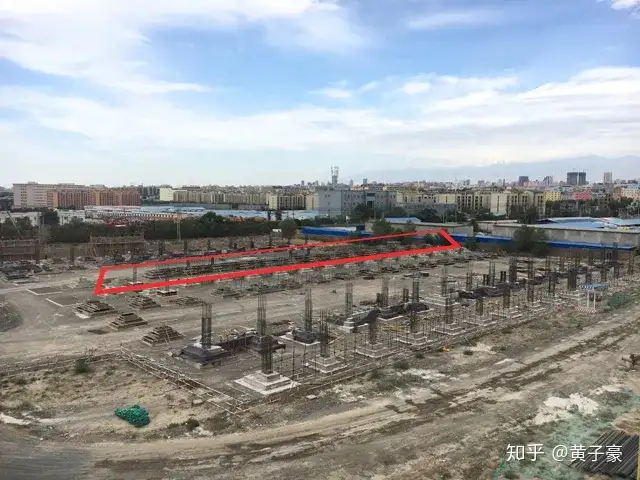

之前忘记说了F轴有一道地墙，因为F轴两边标高不一样，地墙挡土用，另外C轴附近还有一道地墙，以后再说。

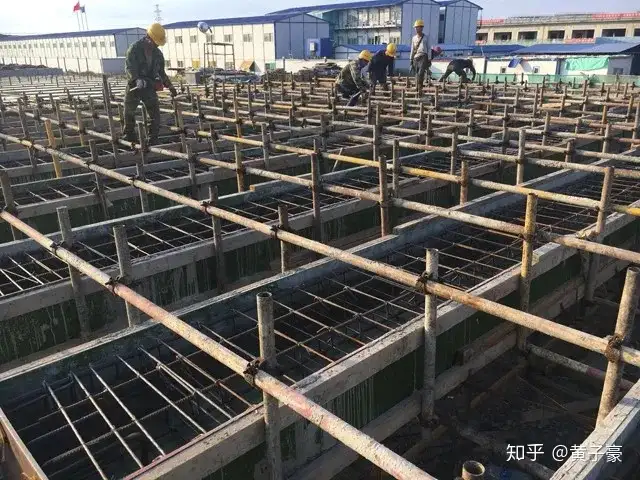

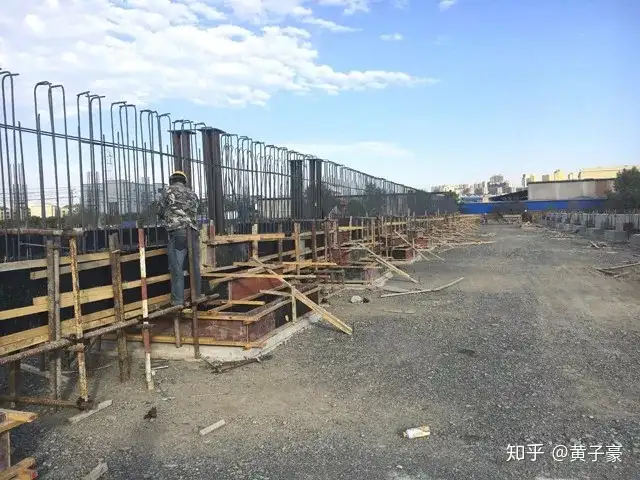

预制柱模板加固，晚上打预制柱：

延伸

第二天——预制柱相关图纸内容

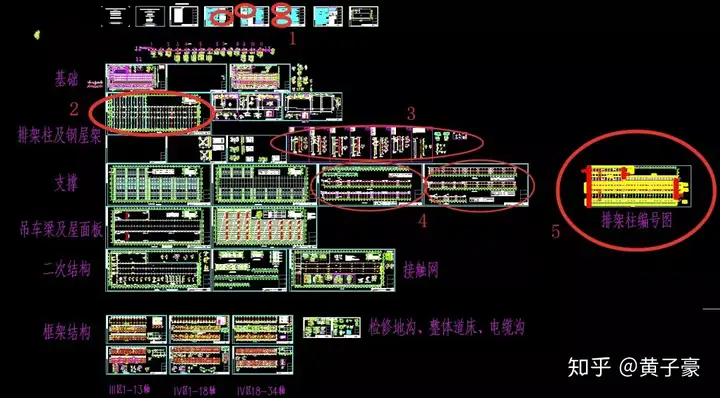

下图囊括了一整本所有的结构图， 红色圈圈出部分标上1至5是其中与预制柱相关的内容，包括：

1、设计说明；

2、主厂房屋架、柱、柱间支撑平面布置图；

3、主厂房排架柱配筋图；

4、主厂房柱间支撑布置图；

5、排架柱编号图。

那么我们就从这5张图逐一解释。

1、设计说明

思考一下，一个预制的排架柱包括什么，无非就是钢筋、混凝土和预埋件，再往大一层次看，就是上一篇文章提到的那几个过程，预制—平移—运输—吊装 。

那么设计说明中设计到预制柱的内容也离不开这几样东西。

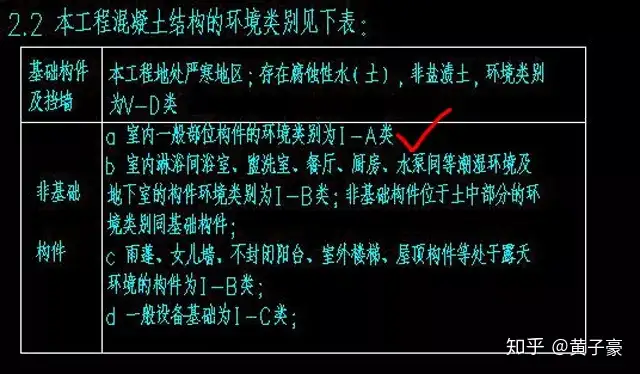

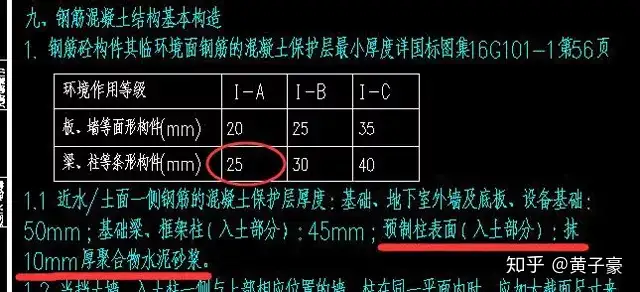

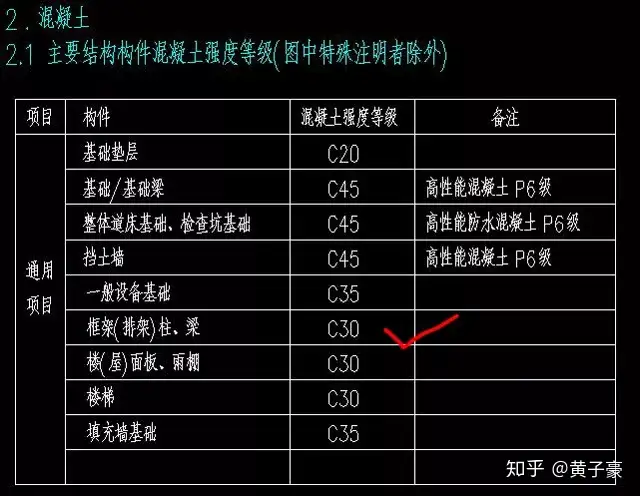

首先是七、主要结构材料中2、混凝土的2.1说明了排架柱混凝土强度等级是C30；2.2告诉了环境类别为I-A类，配合九、钢筋混凝土结构基本构造看，其钢筋保护层最小为25mm。

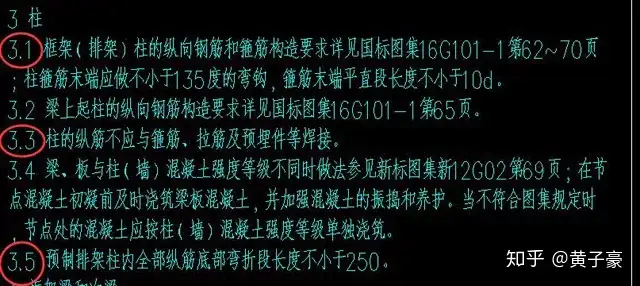

同样是九、钢筋混凝土结构基本构造中3、柱说明了预制柱纵向钢筋、箍筋的构造要求及参考的图集号和页码。

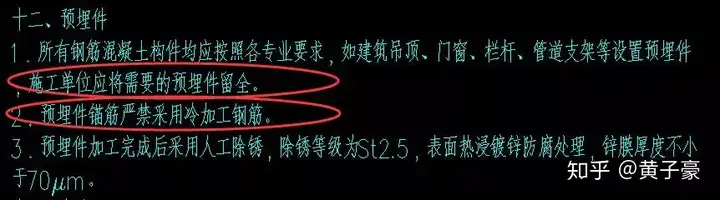

十二、预埋件 简单说明了预埋件的要求

十三、备注 里的第11条，说明了制作、运输、堆放及安装参考的图集05G335，以及吊环的位置、材料（吊环作用是埋在预制柱里，为了方便吊车的吊钩有地方勾以起平移预制柱）。

综上所述，设计图纸虽然看起来复杂，但是却是和其制作到成型的整个过程息息相关的。预制（钢筋、混凝土、预埋件）—平移（吊环、参照图集）—运输（参照图集）—吊装（参照图集）。

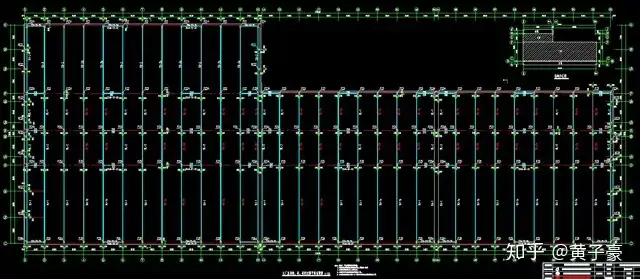

2、主厂房屋架、柱、柱间支撑平面布置图

局部：

从这张图能看出一下几种内容：

①排架柱一共161根。一共有PZ1~PZ6、KFZ等7种类型，而平面图给每根柱子标注是哪一种类型。

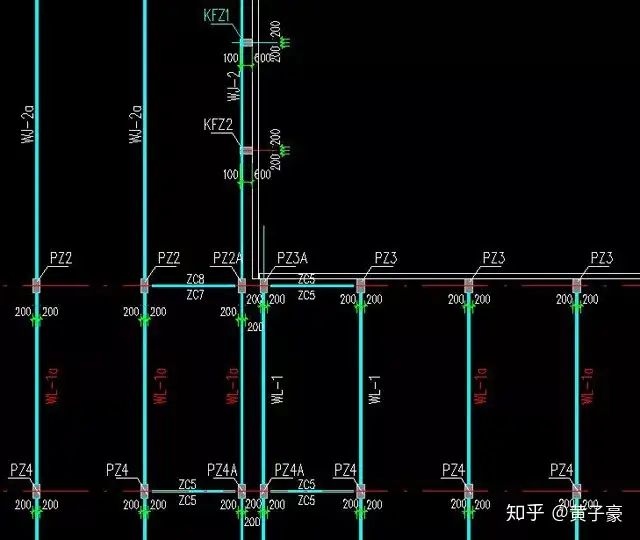

②局部图中看得到，有的横向的两个排架柱之间标有ZC字样且连着蓝线，ZC即柱间支撑的意思，说明其中设置柱间支撑。如果在这两根柱子之间有柱间支撑，那么他们侧面必须有预埋件，反之则不必设预埋件。

这个信息非常重要，如果哪个地方漏了侧面的埋件，支撑焊不上去特别麻烦。

3、主厂房排架柱配筋图

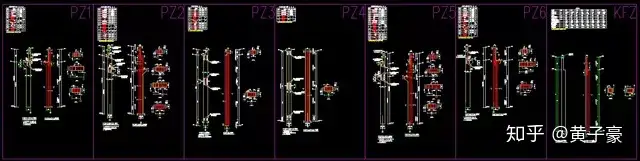

PZ1~PZ6加上KFZ

看其中的PZ1，有模板图、配筋图、剖面图、钢筋表以及预埋件大样。包含以下几种信息：

①模板图，看柱长、标高、长度方向尺寸以及预埋件名称；

②配筋图、剖面图、钢筋表，三者配合看预制柱的配筋；

③预埋件大样，根据其尺寸下料，没有大样的模板图中有告知图集号，参照图集上的尺寸做即可。

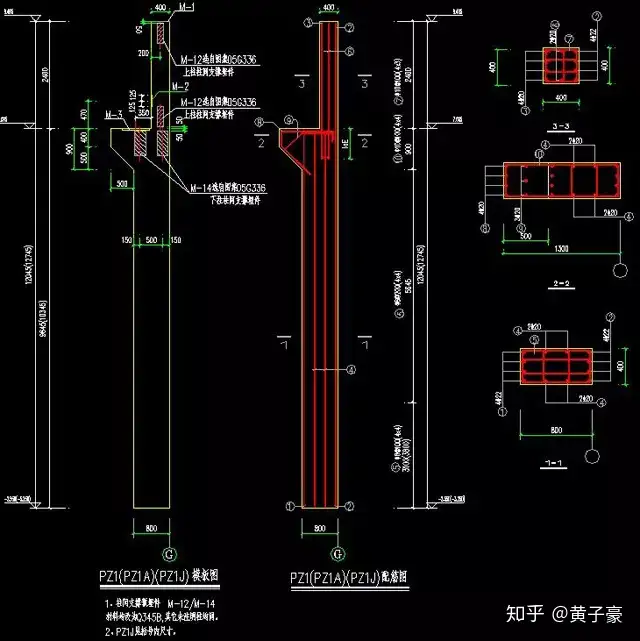

模板图、配筋图、剖面图：

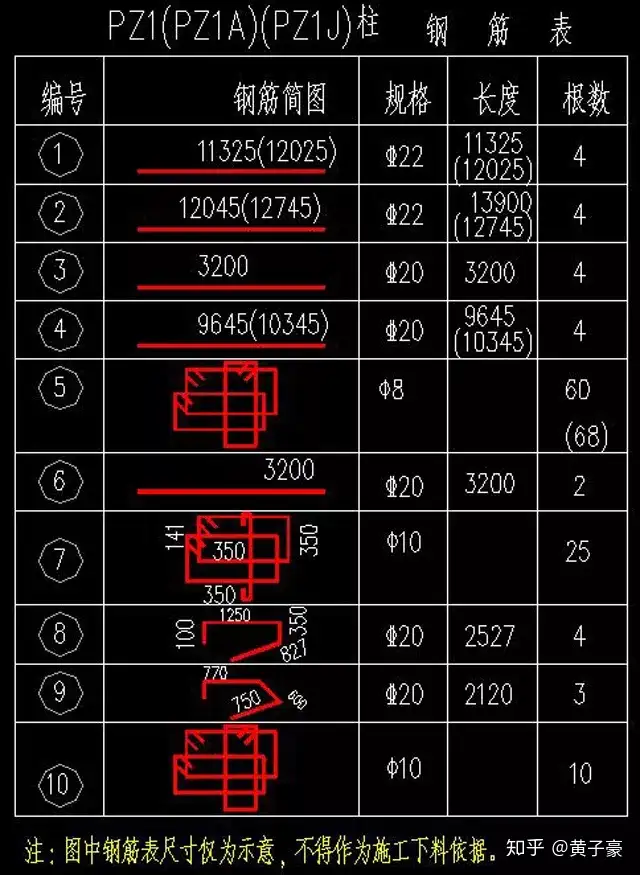

钢筋表：

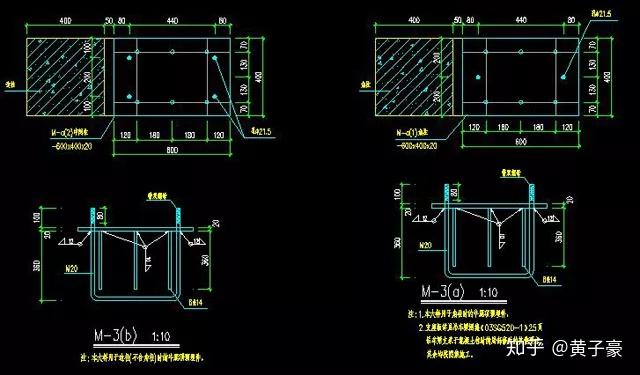

预埋件大样：

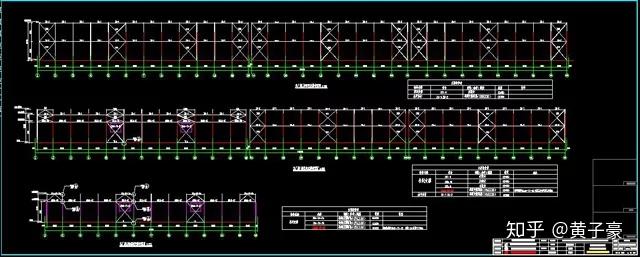

4、主厂房柱间支撑布置图

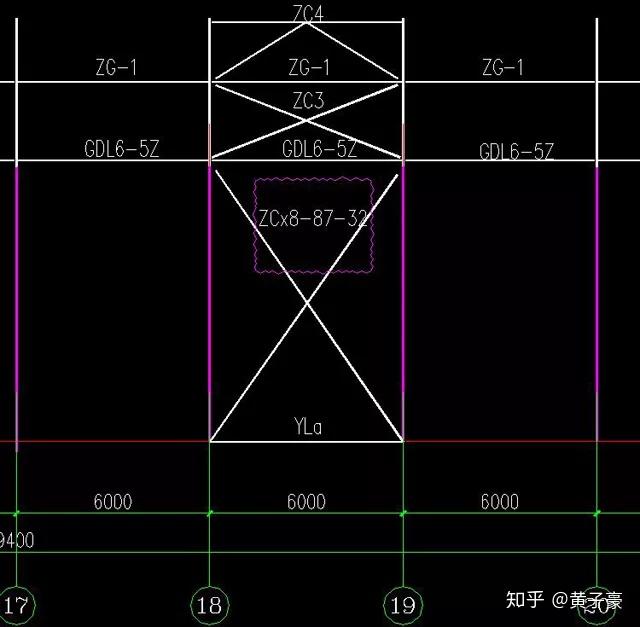

每个轴线柱间支撑的立面图，主要是说柱间支撑的，表格里是每个柱间支撑参照的图集、或者是在本设计图中。和预制柱有关的也是配合着平面图看看预制柱的埋件是否有对不上或者有漏的地方。

5、排架柱编号图

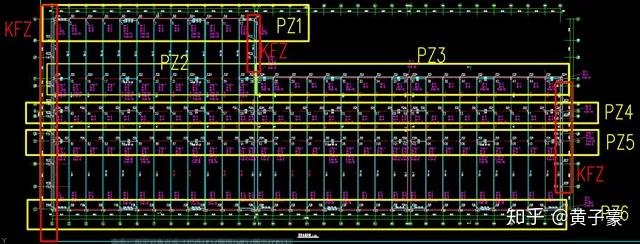

这不在原设计图中，是利用平面图自制的（图中黄色、红色粗线是我现画的，为的是展现一下PZ1~PZ6和抗风柱分别在什么位置。）

，增加内容有以下两点：

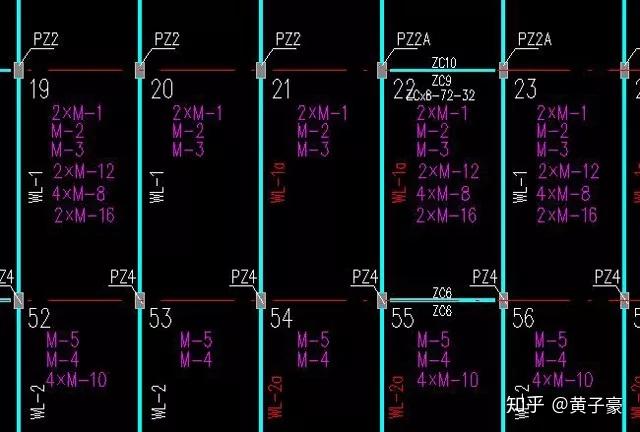

①利用CAD的编号插件gczbhg3.fas，将每个柱子从1编到161，与每个轴线号上的柱子一一对应，相当于每个柱子有了自己的名字。（局部图中每个柱子右下角的数字）

②把每个柱子的预埋件数量及名称（M-1、M-2是预埋件名称、前边的2×则是数量）统计到一张图上，对应到每一根柱子。

好处呢就是都打到一张图上，现场去做隐蔽验收的时候只要拿上这张图去做对照检查，没问题的就打√，说明已经验收完毕，既能做到心中有数，领导问的时候能答上， 又降低了预埋件放错或漏放的风险。

局部：

杂谈

文中涉及到的图纸可加QQ交流群中群共享获取，加群方式点击公众号菜单栏右下角Q群交流了解详情。如果是施工小白或者还是学生的，建议下载图纸对照着文章内容看。
