铜线的AWG是个啥?
AWG(American wire gauge)美国线规,是一种区分导线直径的标准,又被称为 Brown & Sharpe线规。这种标准化线规系统于1857年起在美国开始使用。另外AWG还是阵列波导光栅(Arrayed Waveguide Grating)的缩写。

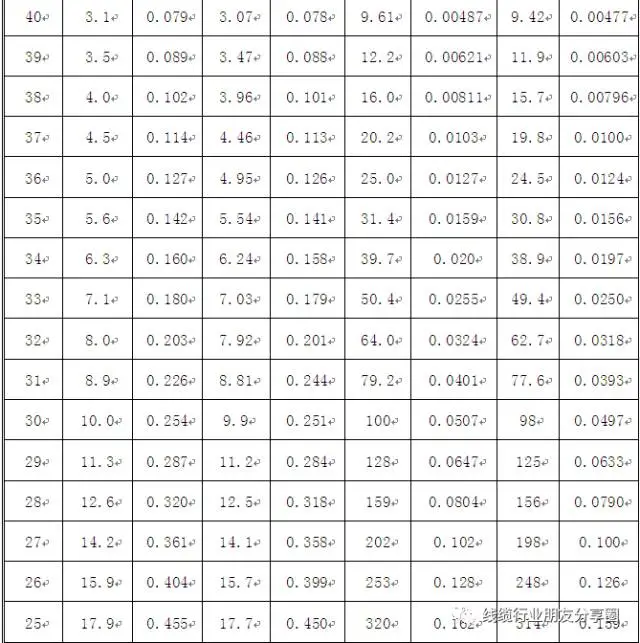

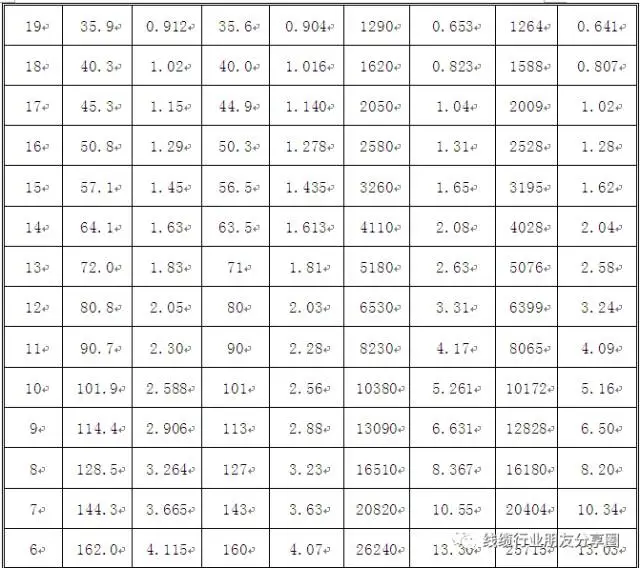

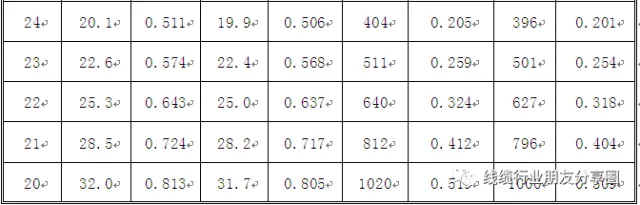

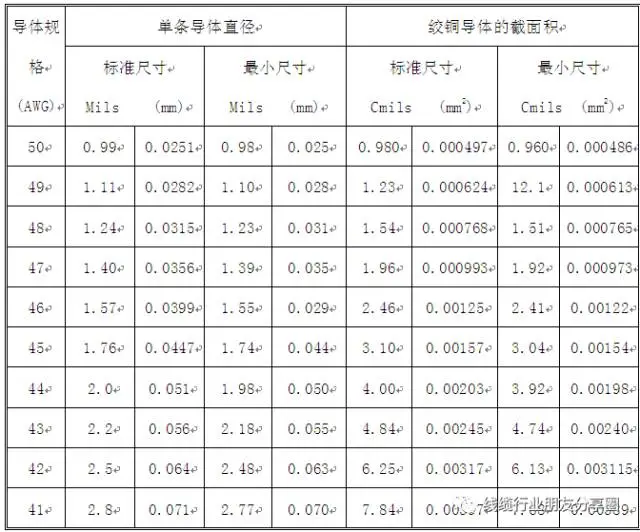

美国区分导线直径的标准,又称B&S线程(即Brown & Sharps线程)铜线直径通常以AWG(美国导线规格)作为单位进行测量。AWG前面的数值(如24AWG、26AWG)表示导线形成最后直径前所要经过的孔的数量,数值越大,导线经过的孔就越多,导线的直径也就越小。粗导线具有更好的物理强度和更低的电阻,但是导线越粗,制作电缆需要的铜就越多,这会导致电缆更沉、更难以安装、价格也更贵,电缆设计的挑战在于使用尽可能小直径的导线(减小成本和安装复杂性),而同时保证在必要电压和频率之下实现导线的最大容量,在我们线缆行业,在UL758的规范里面就专门有对导体的规格标准的详述,它的标准为上面说的AWG,就是American Wire Guage,也就是各线缆企业所参照的标准,它把导体分为单铜(单条铜导体)和绞铜(多条铜导体绞合成的铜导体),单铜根据直径大小划分规格;绞铜根据截面积大小划分规格,如下表所示:
铜线的截面积计算方法
s :单股线芯横截面积 S:线材横截面积 D:直径 r:半径π:圆周率=3.1415
1、单股线芯横截面积s =π(D/2)²=πr²=3.1415×r²
2、线材横截面积=单股线芯横截面积×线芯股数

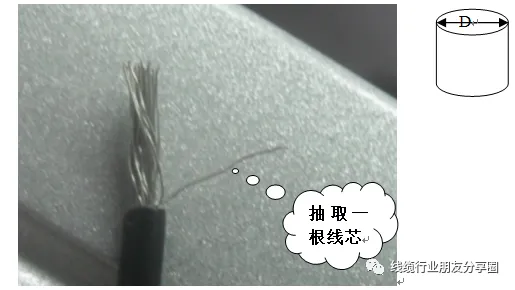

如下抽取一根线芯

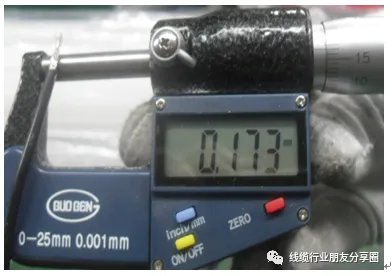

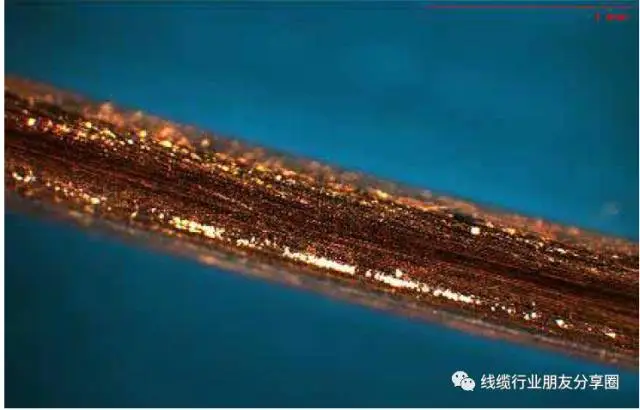

量测该线芯的直径D=0.173mm
2.3 则该线芯横截面积为
s =π(D/2)²=3.1415×(0.173/2)²=3.1415×0.0865×0.0865=0.0235mm²
2.4该线材的横截面积为
S=s×线芯股数=0.0235mm²×34(股)=0.7991mm²<0.824mm²
3、根据以上公式筛选线材横截面积>0.824mm²的合格线材
