预制柱构件在装配式公共建筑中应用比较广泛，柱纵筋竖向连接通常采用灌浆套筒。

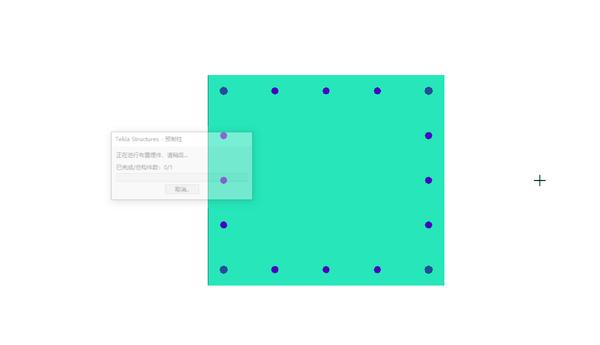

预制柱三维模型 与现浇柱相比：预制柱纵筋可集中于四角配置且宜对称布置。柱中设置纵向辅助纵筋，并设置箍筋箍住辅助纵筋，以保证箍筋肢距的规范要求。

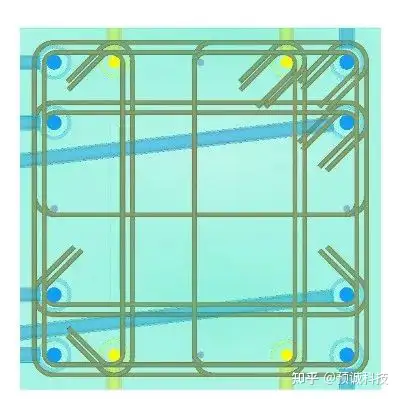

纵筋集中于四角配置预制柱底箍筋加密区长度除应满足现浇柱箍筋要求外，还不小于纵筋纵向受力钢筋连接区域长度与500mm之和。
PCers插件可实现预制柱的读取、自动拆分、纵筋及箍筋创建、埋件布置、钢筋编号及出图等功能，能够满足国家与行业规范要求，本文介绍PCers的预制柱模块功能。
1 建模

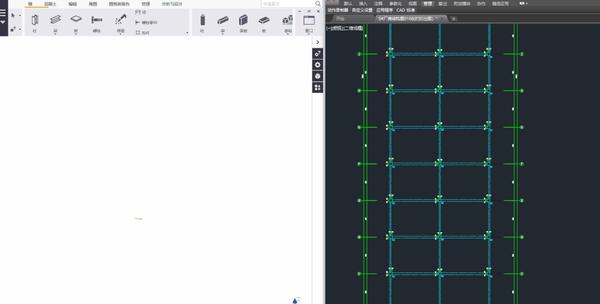

PCers可以读取CAD梁柱信息，在模型获取梁边界条件进行预制柱拆分，也可以直接在Tekla软件中进行预制柱创建。

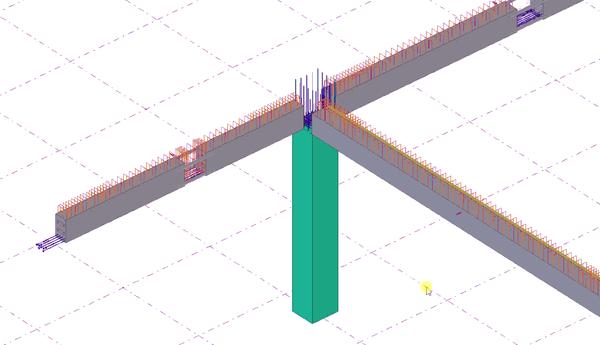

预制柱模型创建2 配筋
No.1 纵筋
PCers能够获取模型中预制柱顶边界条件，根据套筒参数信息，自动计算纵筋伸出柱顶长度以及伸入套筒内的长度。
PCers支持套筒钢筋直径和连接筋直径不同情况的纵筋创建。另外套筒的灌浆孔、出浆孔均能够自动创建。

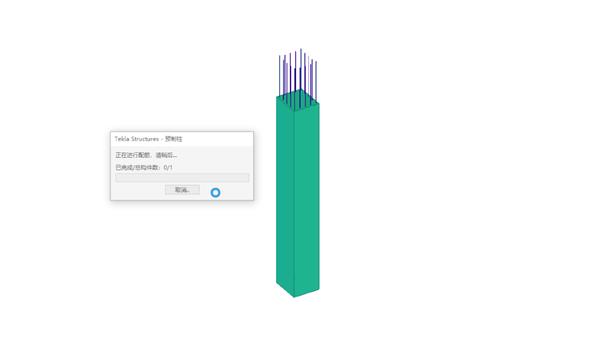

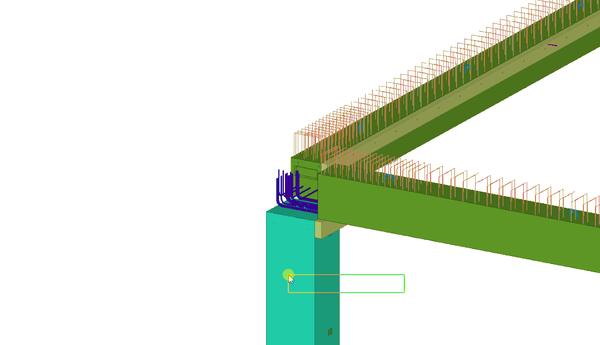

预制柱纵筋生成对于顶层边柱和中柱节点，PCers支持柱伸出屋面、梁柱外侧纵筋搭接、柱顶后浇段梁柱外侧纵筋搭接等多种节点做法。

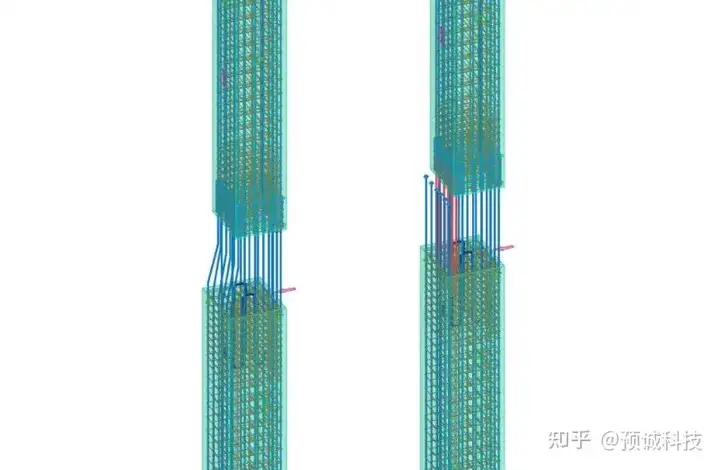

顶层柱多种节点做法中间层柱变截面处节点，通常采用预留插筋和纵筋弯折两种方式，PCers能够高效实现。
中间层柱变截面节点做法No.2 箍筋

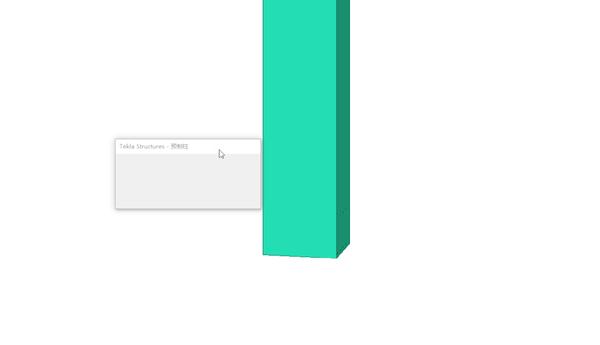

PCers能够根据抗震等级和纵筋信息进行箍筋的自动创建，生成的箍筋加密区和非加密区长度满足规范要求。

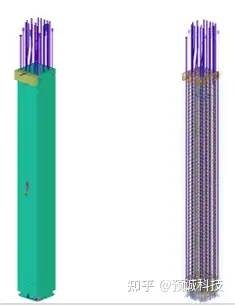

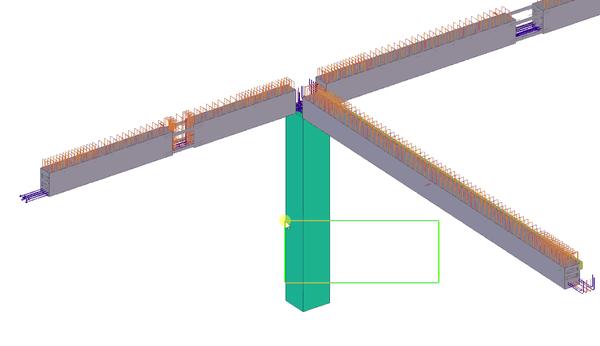

预制柱箍筋创建3 埋件
No.1 吊点

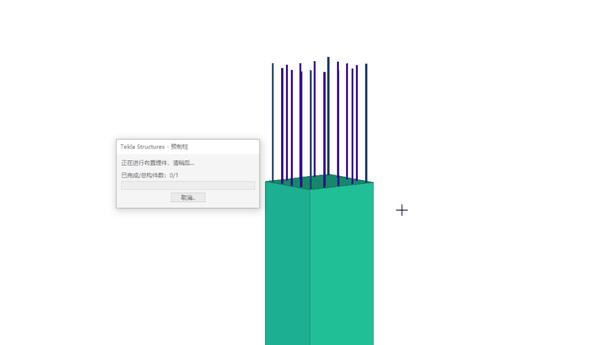

PCers支持吊环、吊钉、螺母多种吊点形式，并能自动进行安全性验算。

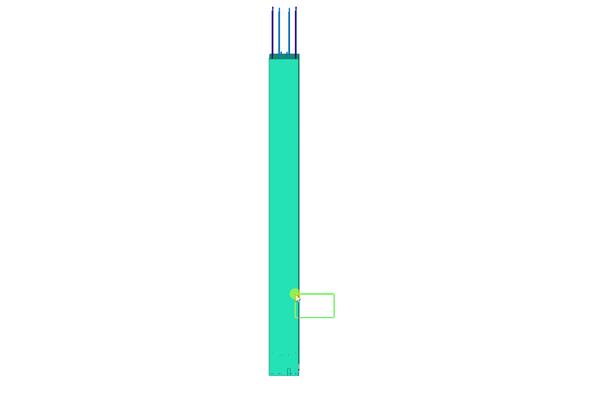

预制柱吊点创建No.2 脱模和斜撑
PCers能够根据柱上梁边界条件，自动选面布置脱模和斜撑埋件，还能根据埋件位置布置现场斜撑。
预制柱脱模和斜撑埋件创建No.3 防雷
PCers支持圆钢+镀锌板、角部扁铁、中部扁铁等多种防雷接地做法。
PCers支持的几种防雷接地做法No.4 拉模埋件
为方便梁柱节点区的模板搭设，柱顶需布置拉模埋件，PCers能够实现拉模通孔和螺母埋件的布置。

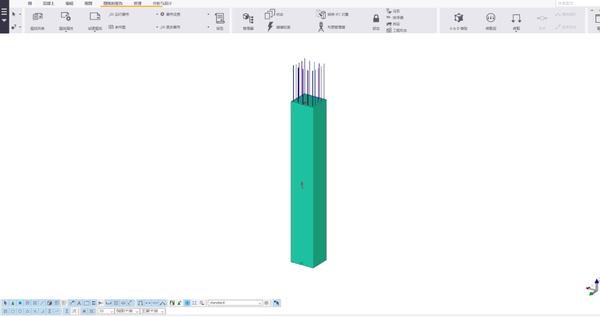

预制柱顶拉模埋件4 安装标记
PCers能够在柱顶、柱底及柱身创建现场安装标记，能够满足用户多样化需求。
预制柱安装标记创建5 图纸
PCers可批量创建预制柱图纸，无需后期CAD修改调整，能够满足工厂的图纸深度要求。
预制柱构件图生成
|
