 这一篇主要讲的是CAD绘图软件中的直线命令的使用，我将以图文方式解说。

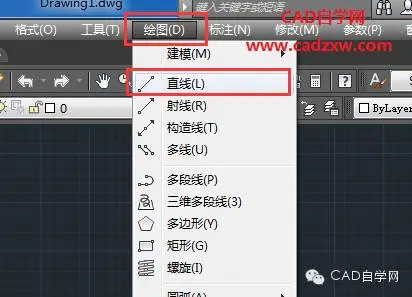

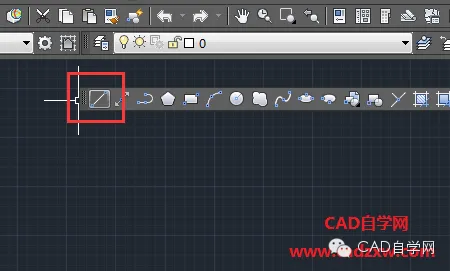

首先，要知道直线命令在哪里，可以点击工具栏的直线命令按钮，或者点击绘图，下拉里有直线，或者直接输入L回车，L就是直线命令的快捷键。

点击命令后就可以画直线了，在这里，直线的绘制有好几种方法，我将以两种常用的方法说一下。

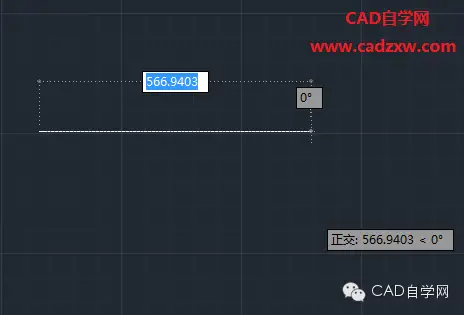

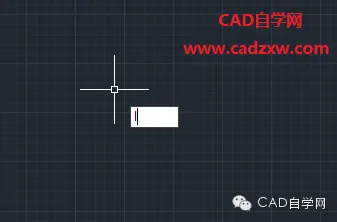

第一种：点击直线命令后放开鼠标，在绘图区点击第一点放开鼠标，移动鼠标，再在绘图区点击确定直线的另一点，这样一条直线绘制完成，这时还可以继续绘制接下来的直线，如果不想画， 可以按一下键盘的ESC键就可以结束当前命令了。当然，画直线时直线是有长度的，如果直线长度是50，角度不规定，那么点击直线命令，在绘图区点击一点，这时移动鼠标输入50回车就得到50的长度直线。如果想画水平线或者竖直线，只要按一下F8键，就可以切换，如果一开始就是只能画竖直线和水平线，那么按F8键切换回来可以画斜线。F8键是正交模式的开关键。

第二种：就是遇到画直线有条件的，比如直线和水平线成30°角度，那么这时该如何绘制呢？

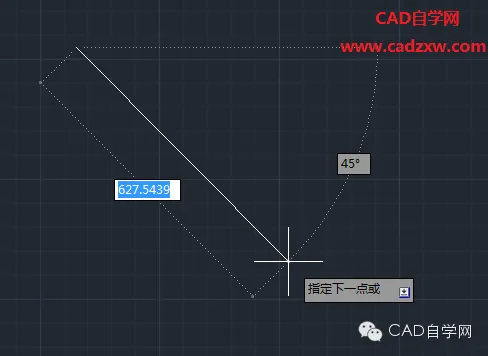

这时，我们通过输入角度值来确定直线角度。

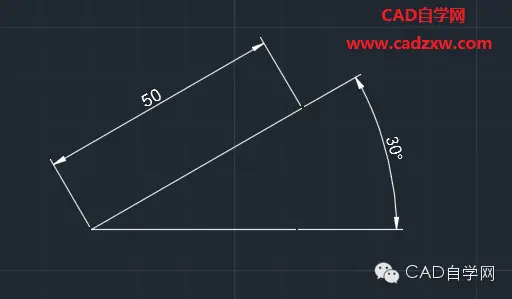

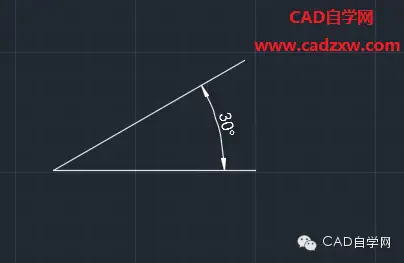

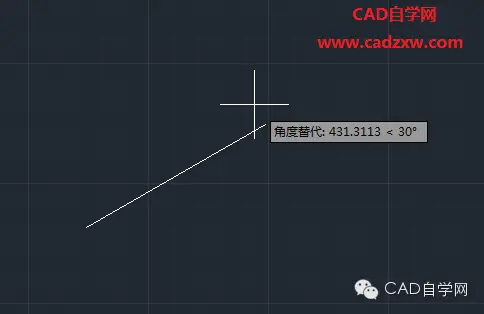

步骤如下：点击直线命令，然后在绘图区点击一点移动鼠标，这时，你输入<30回车，注意输入的时候看下面的输入栏，防止输入的符号没有输入进去。这时移动鼠标，发现直线和水平线成30°角度了，如果直线长度不要求可以点击鼠标确定直线长度，如果要求长度是50，那么再输入50回车就得到50长度并且和水平线成30度的直线了。

这里输入的时候有另一种方法，点击直线命令，在绘图区点击一点，输入@50<30回车得到该直线，输入@符号，50代表直线长度，<30代表直线和水平线成30°角。
以上是直线绘制过程解说，希望能帮助到您，祝您学习愉快！
