CAD里有两个原生的标注命令特别好用，一个是快速标注，一个是智能标注，今天我们先来看下快速标注。
输入快速标注快捷键QDIM按空格键确认；

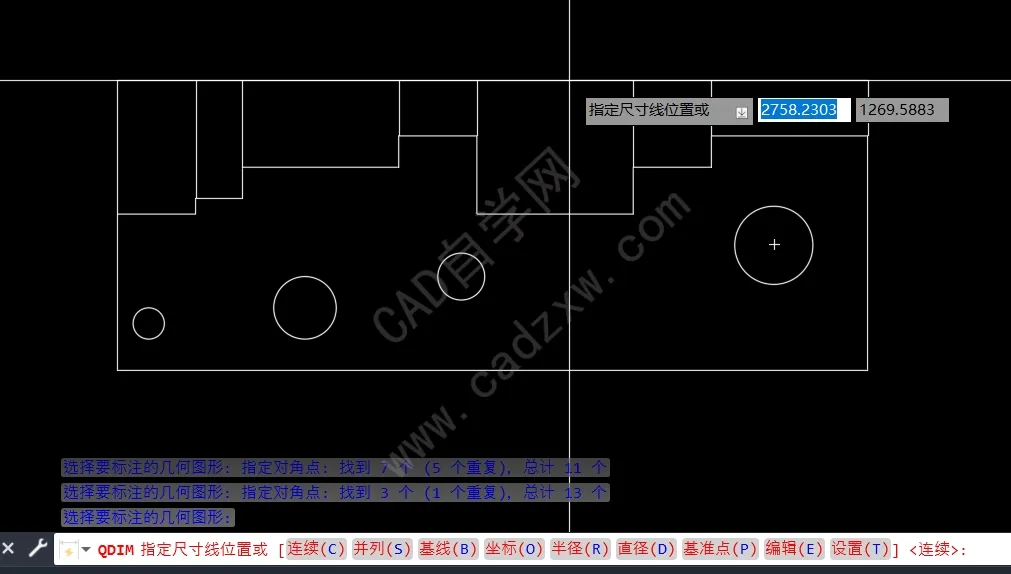

选择要标注的几何图形；

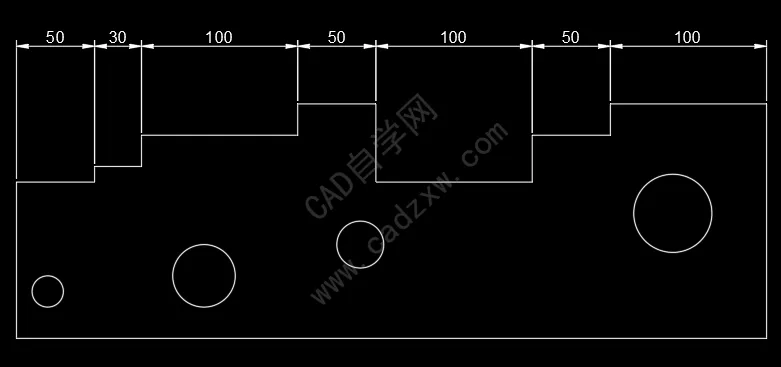

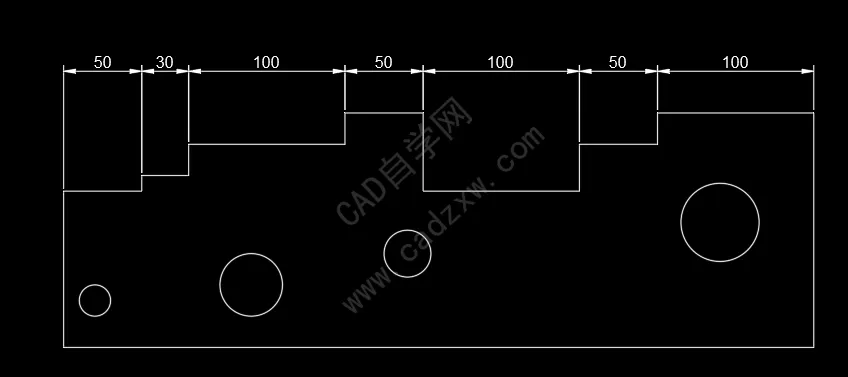

这样我们就可以对图形进行快速标注，默认是连续标注；

各选项说明;

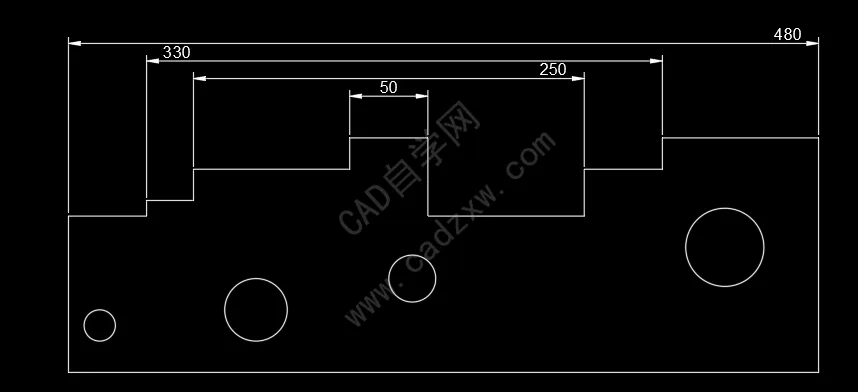

（1）并列：创建一系列并列标注，其中线性尺寸线以恒定的增量相互偏移。

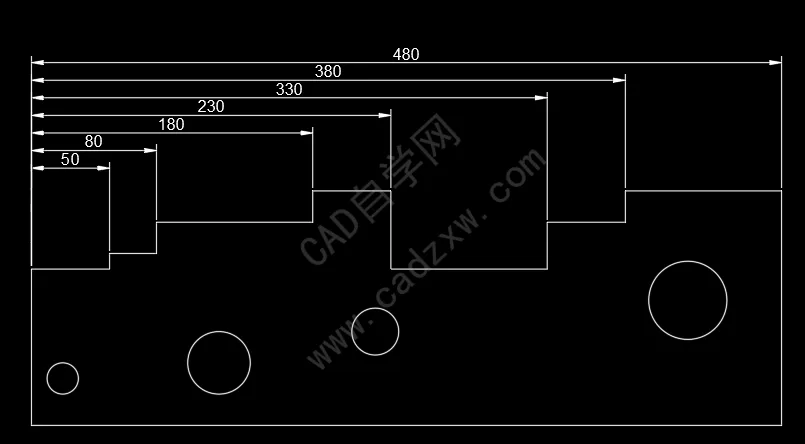

（2）基线：创建一系列基线标注，其中线性标注共享一条公用尺寸界线。

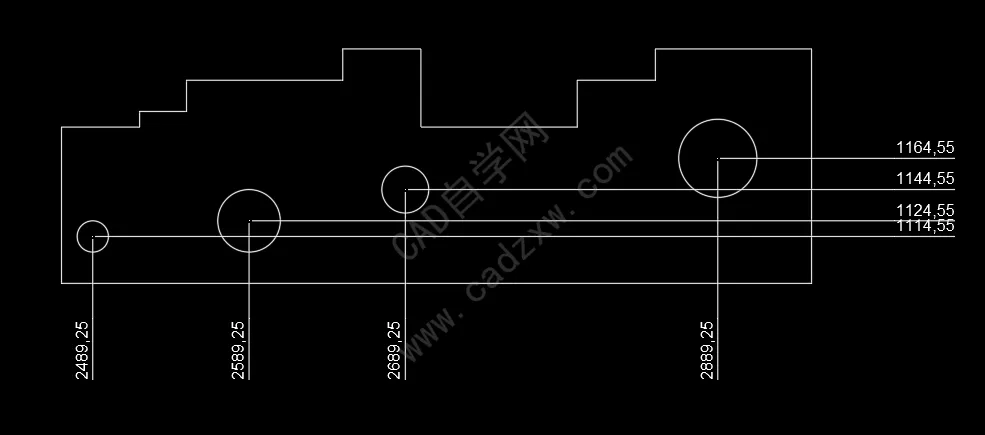

（3）坐标：创建一系列坐标标注，其中元素将以单个尺寸界线以及 X 或 Y 值进行注释。相对于基准点进行测量。
（4）半径：创建一系列半径标注，其中将显示选定圆弧和圆的半径值。

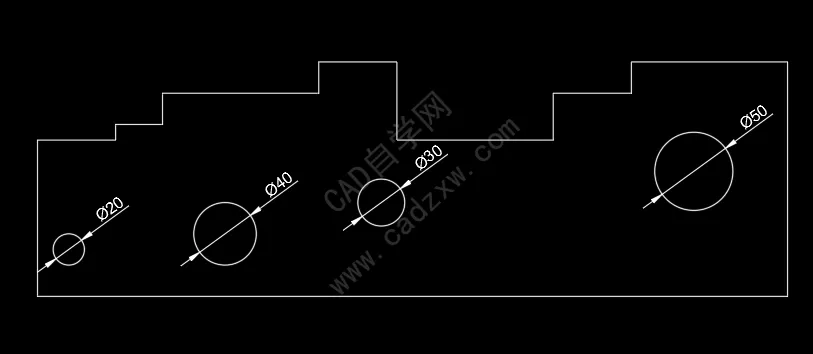

（5）直径：创建一系列直径标注，其中将显示选定圆弧和圆的直径值。
（6）基准点：
为基线和坐标标注设置新的基准点。

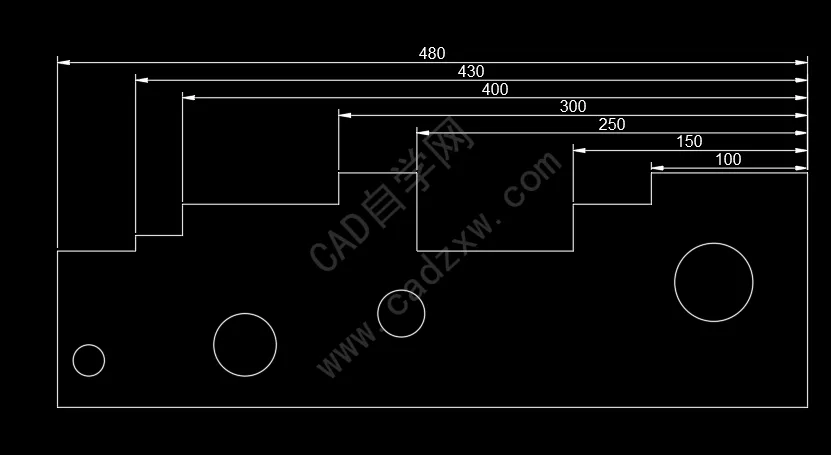

比如（2）中的基准点在左侧，可以通过设置基准点改成右侧。
（7）编辑：在生成标注之前，删除出于各种考虑而选定的点位置。

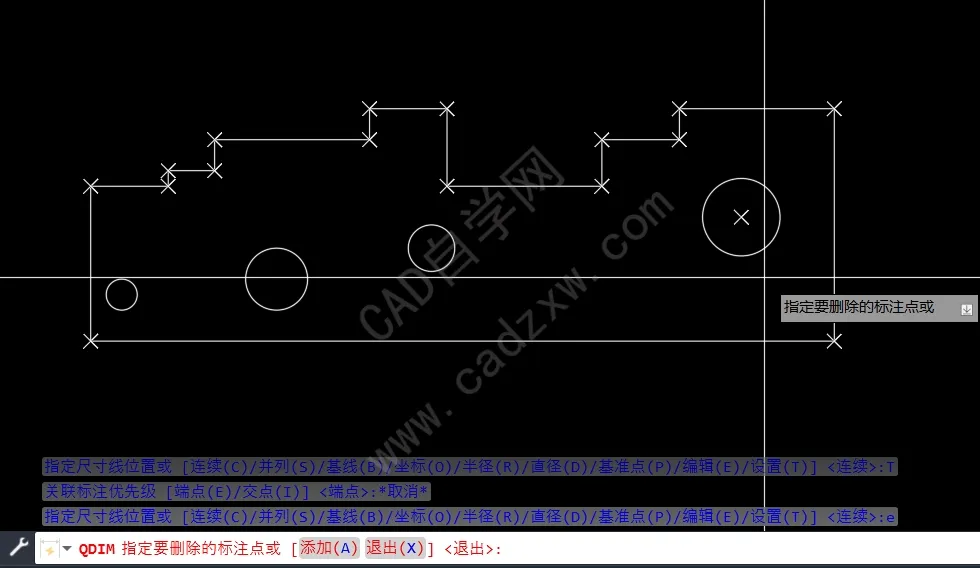

如果你发现标注点多选了，可以输入E按空格键确认，把不需要的捕捉点删了；
单击即可删除；

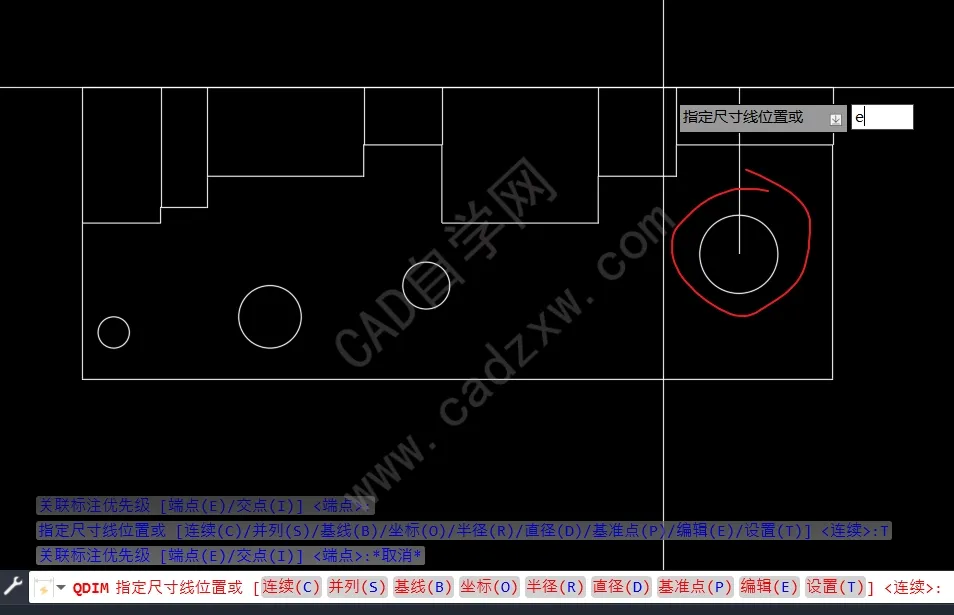

（8）设置：为指定尺寸界线原点（交点或端点）设置对象捕捉优先级。
完，希望对你有帮助。
