说起标注,大家最熟悉的应该就是什么线性标注、对齐标注、半径标注、直径标注、角度标注、基线标注、连续标注等。今天给大家介绍一个标注,可以标注以上所有,智能标注,快捷键DIM。

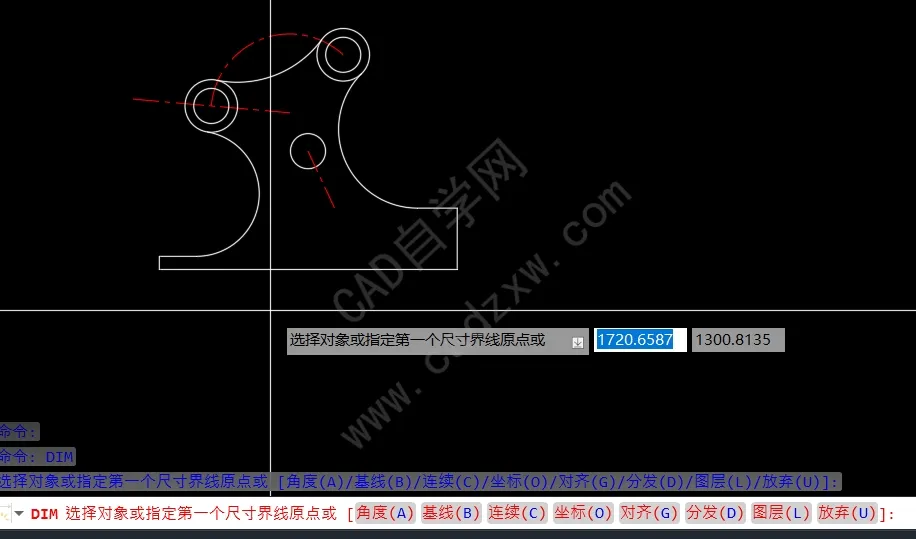

输入DIM按空格键确认;
选择对象或选择两个尺寸界线原点即可标注;

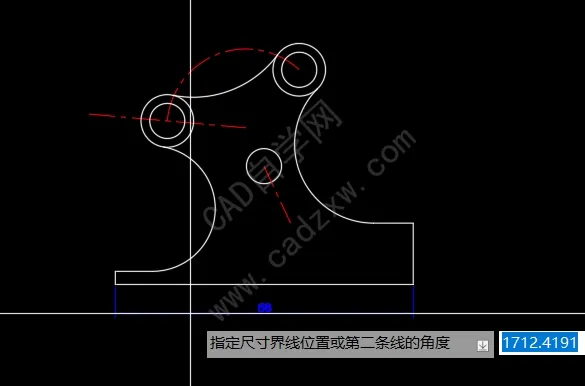

比如选择直线可以进行线性标注或对齐标注;

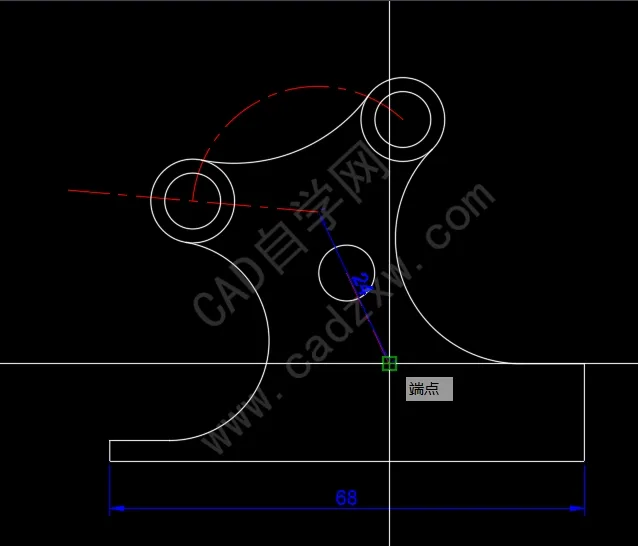

选择两点可进行对齐标注或线性标注;

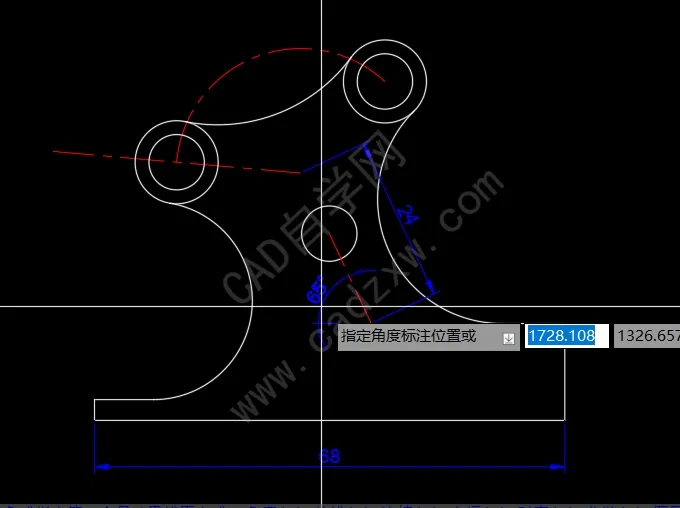

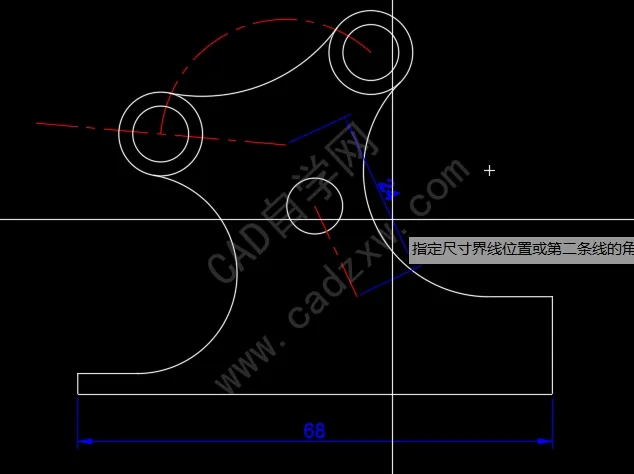

选择两条线可进行角度标注;

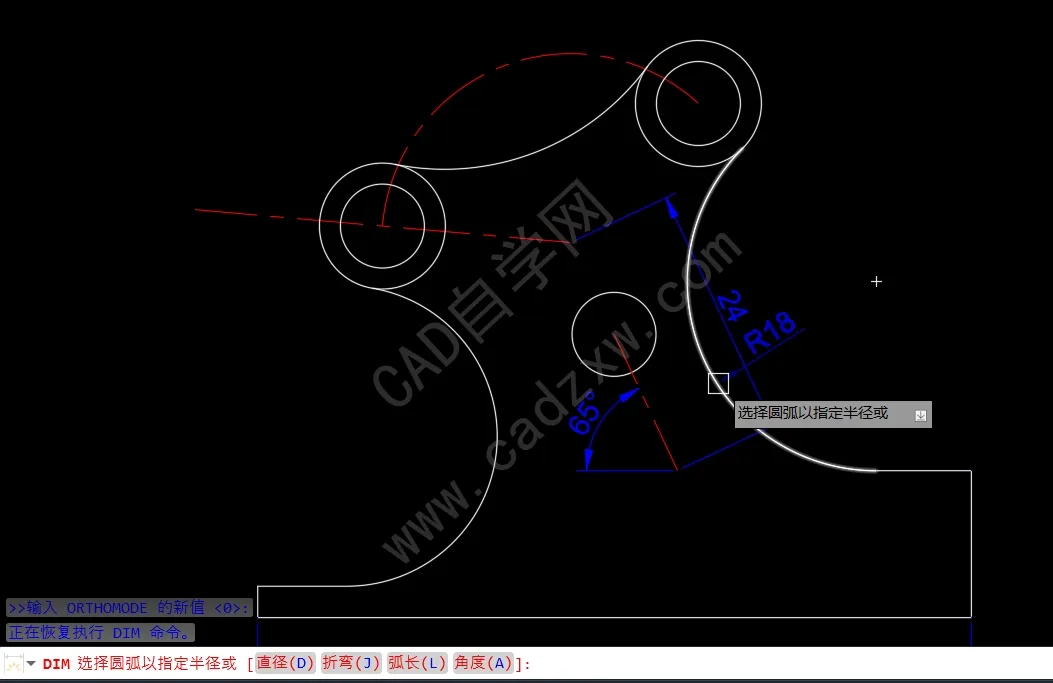

选择圆弧可以标注半径;

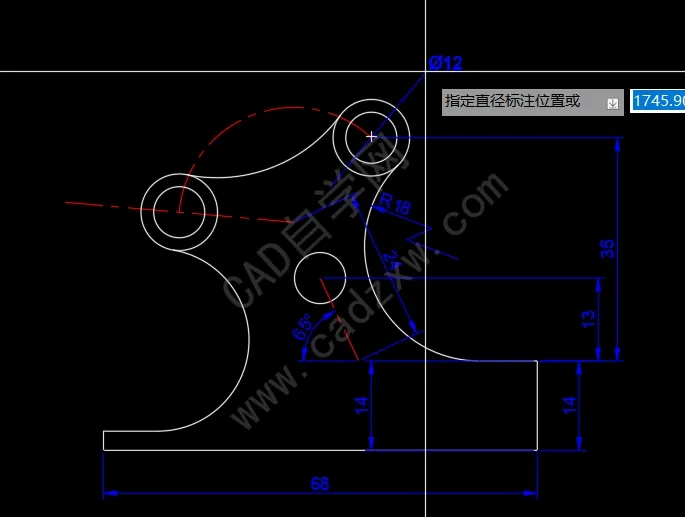

注:也可切换直径、折弯、弧长或角度标注。

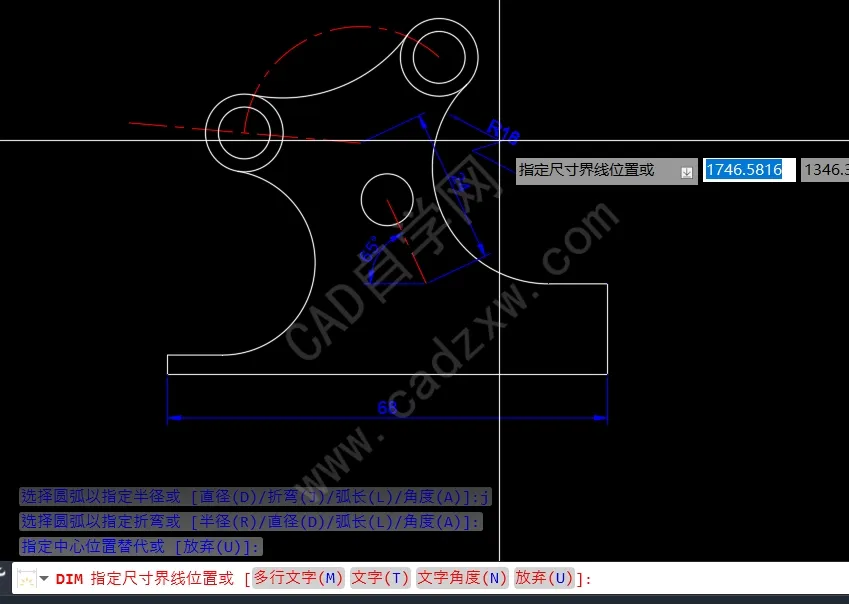

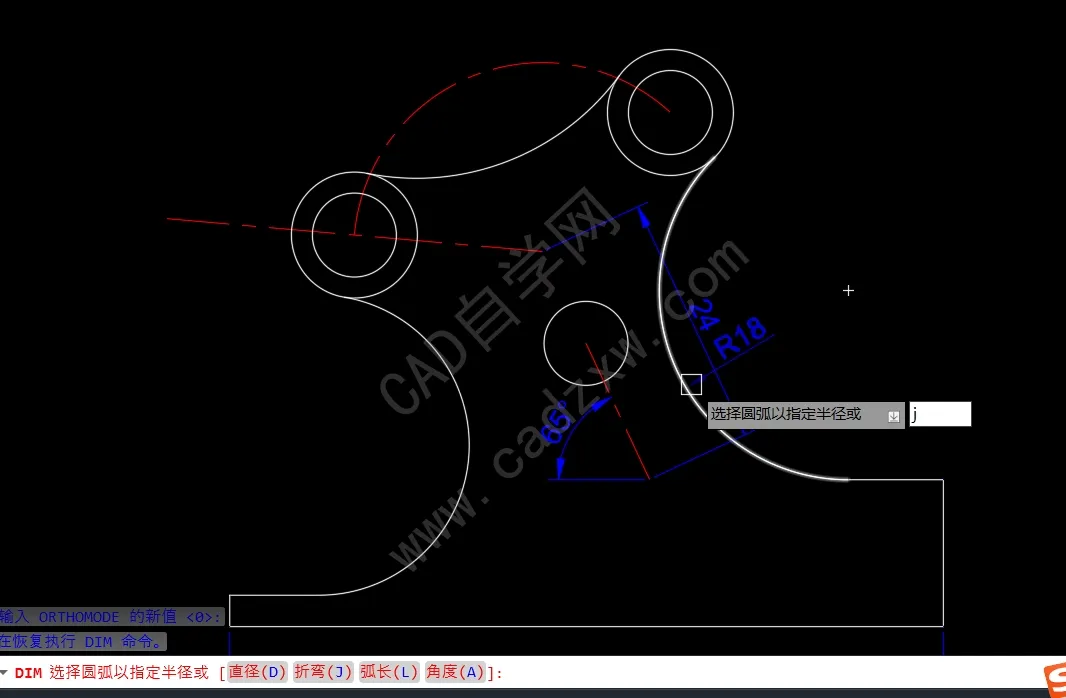

比如输入J可切换折弯标注;

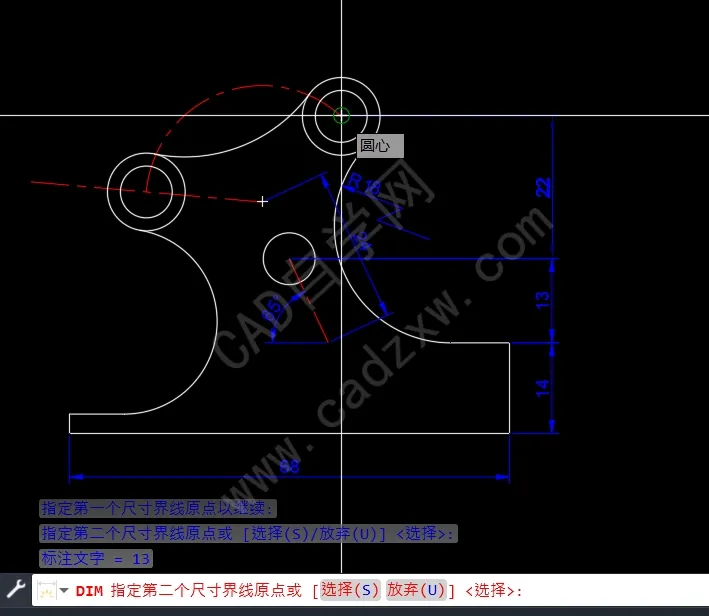

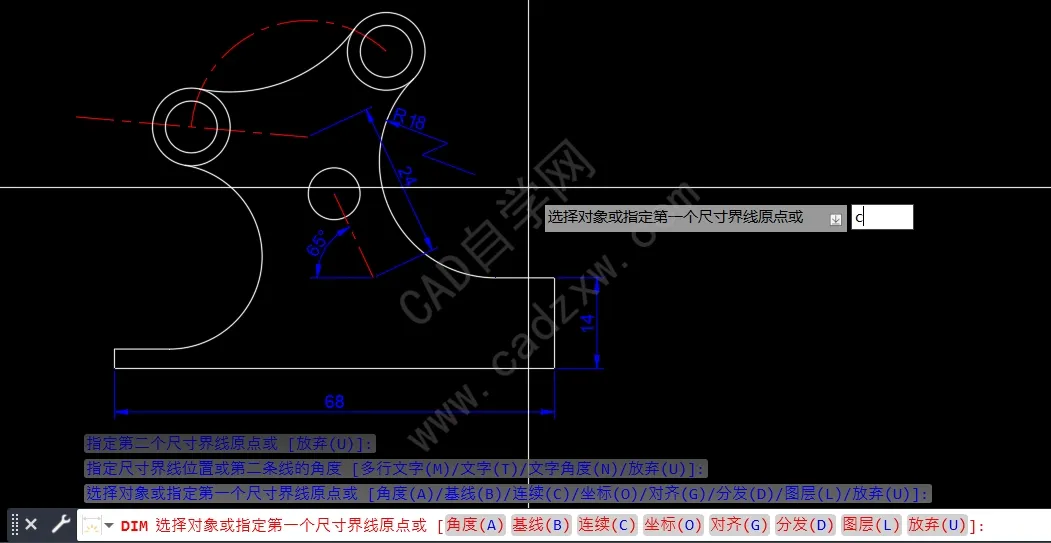

标注一个基准后输入C可进行连续标注;

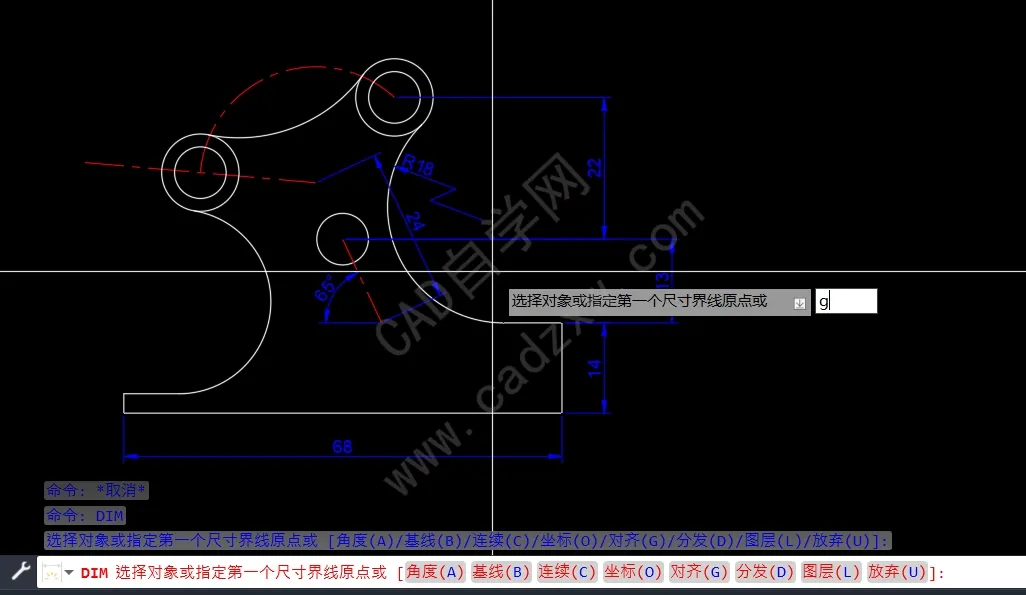

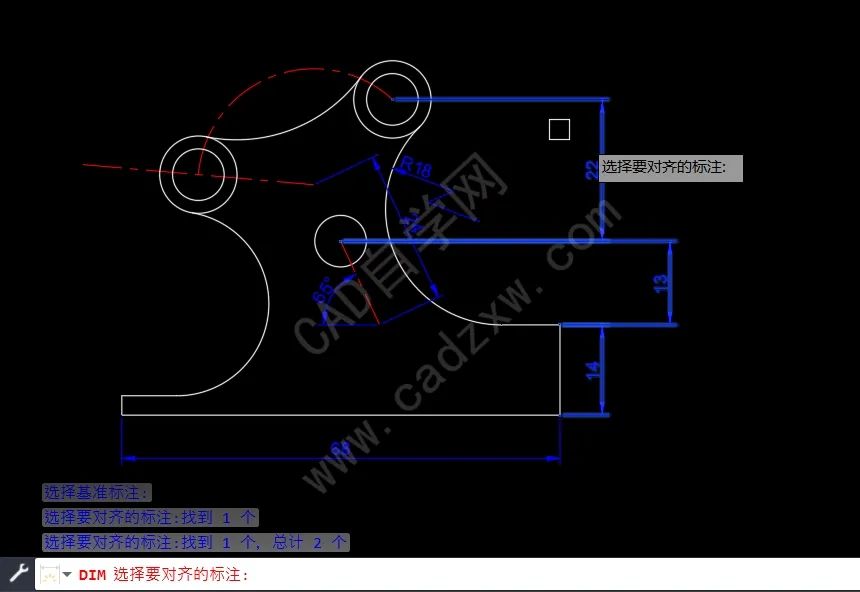

输入G可以把标注进行对齐;

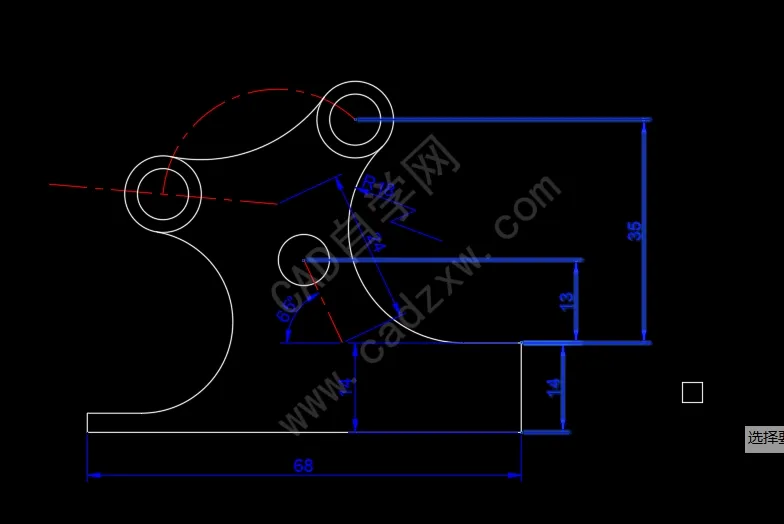

选择基准标注和需要对齐的标注;

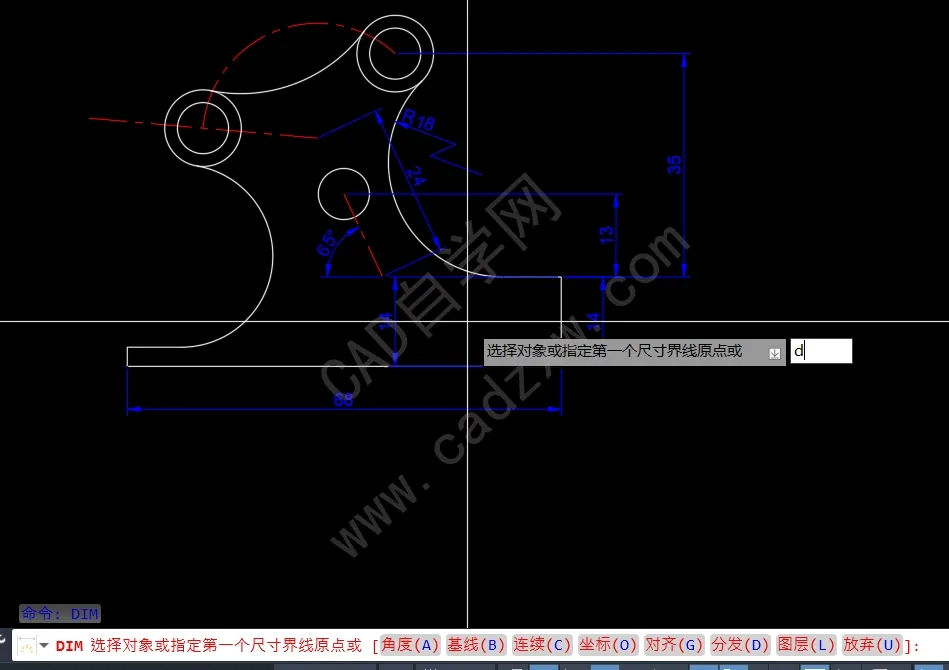

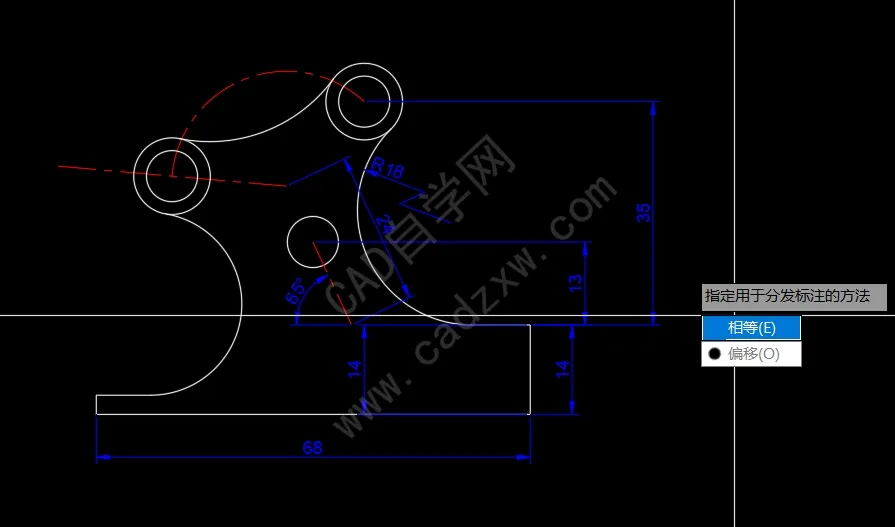

输入D可进行分发标注;
比如选择偏移;
选择分发的基准标注和分发标注;

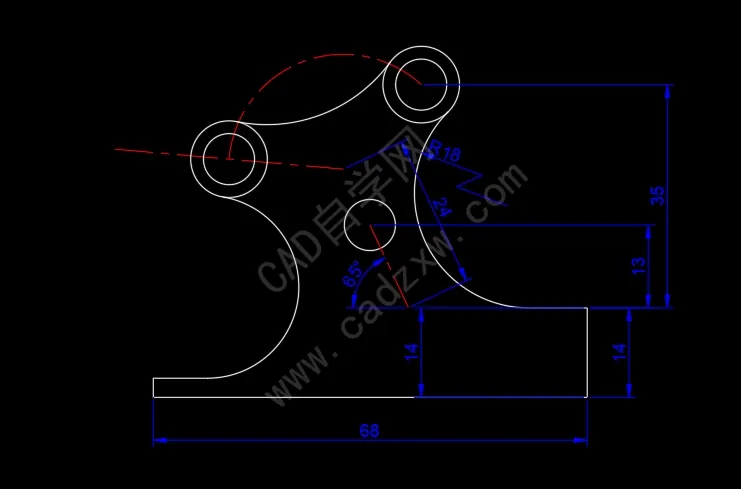

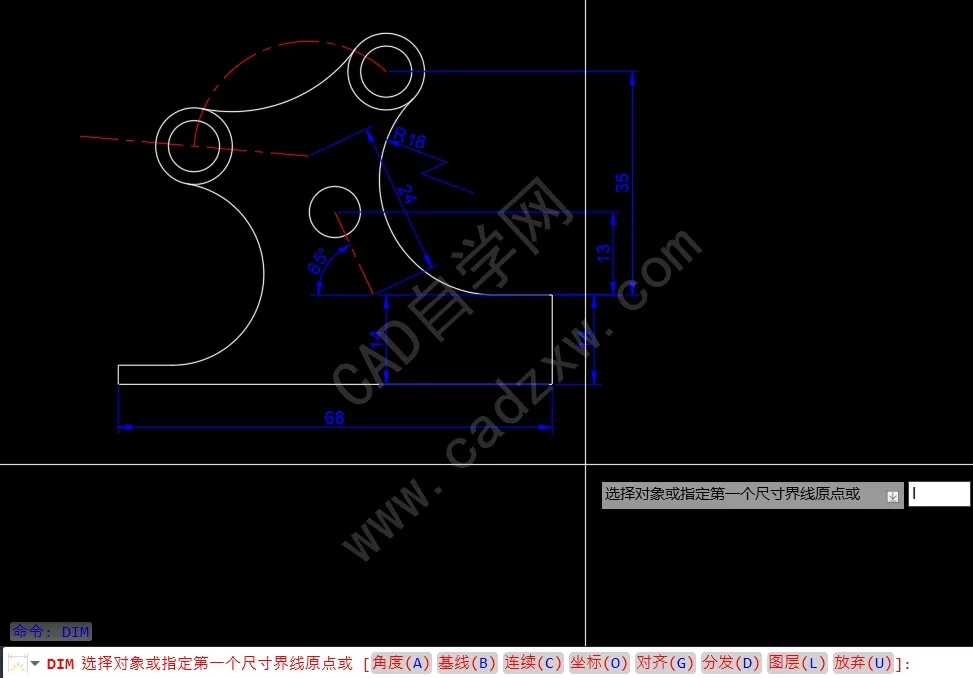

最终如图。

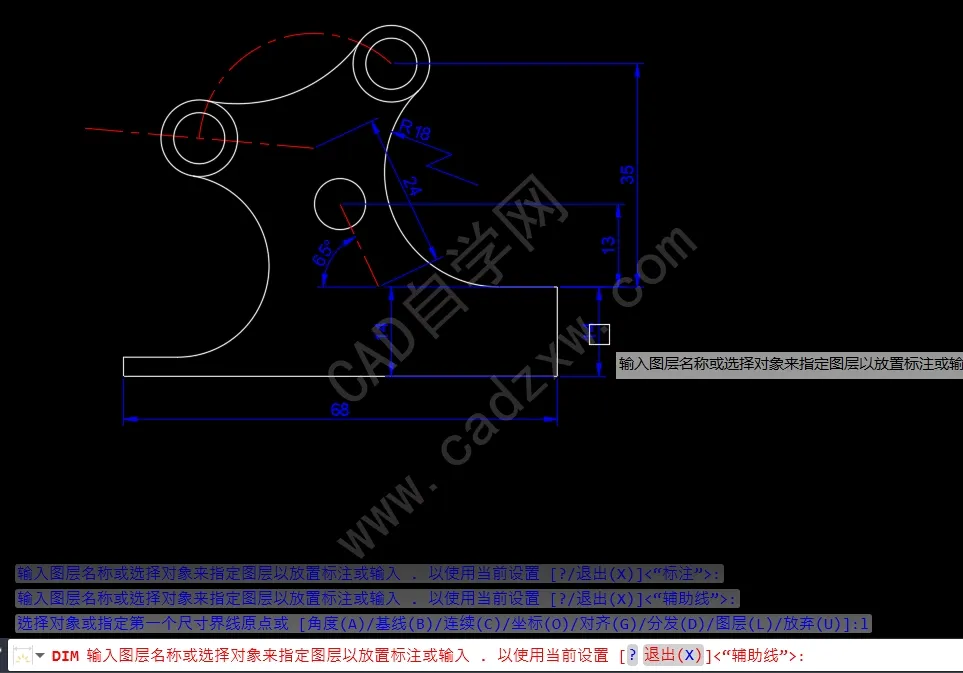

输入L可将标注指定到特定图层;
比如选择已有标注图层;
以后标注都会默认放在这个图层。
完,希望对你有帮助,还不明白的选项可留言。
