前面分享字段的时候,经常有粉丝问我,周站长,图纸编号能用字段实现自动更新?
答:肯定可以的。
现将方法分享如下:

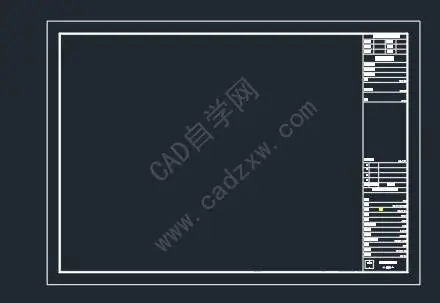

准备好图框;

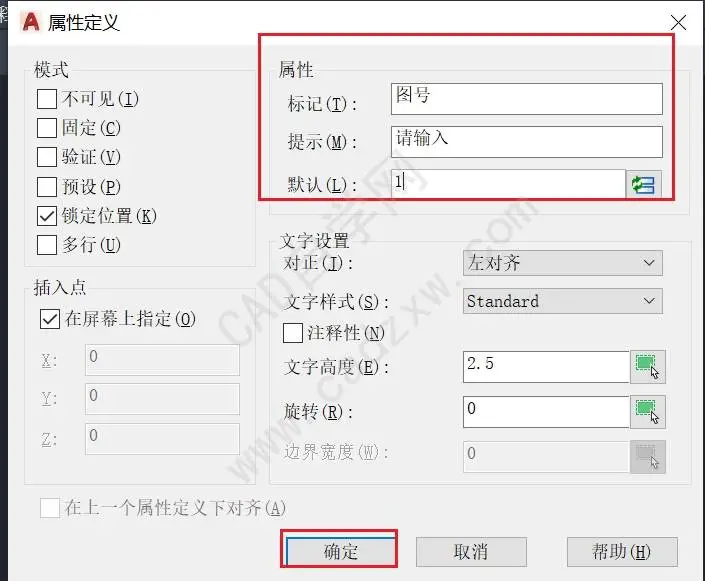

Att制作属性文字;

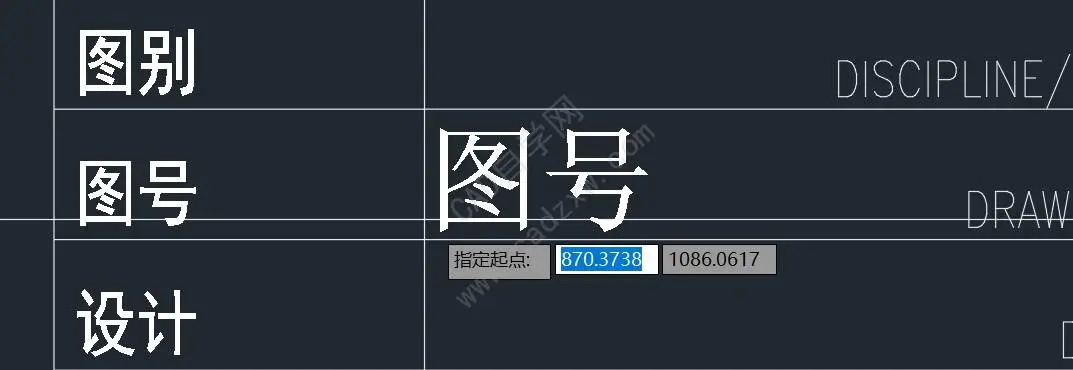

插入指定位置;

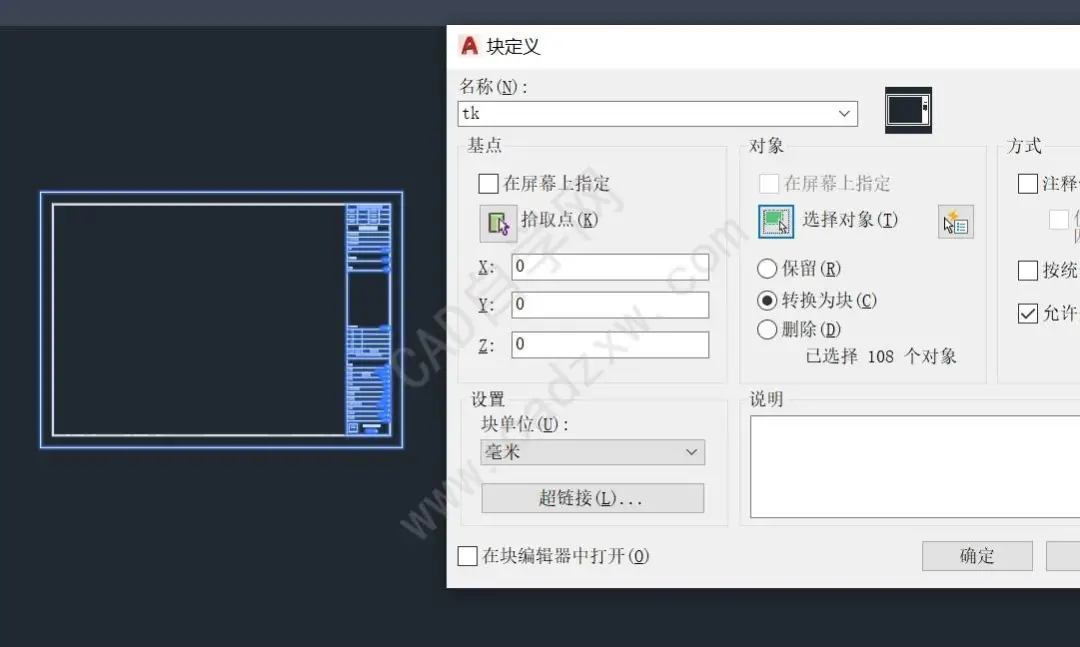

B将其制作成块;

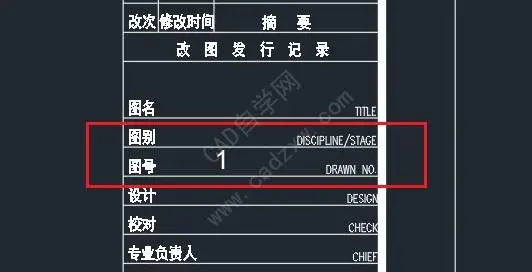

可以看到现在的图号是1;

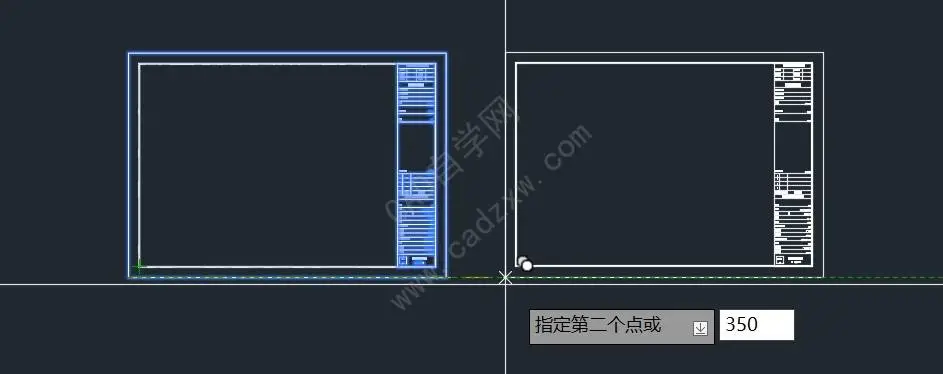

复制1个图框;
注:我这边指定间距的,方便我后面操作。

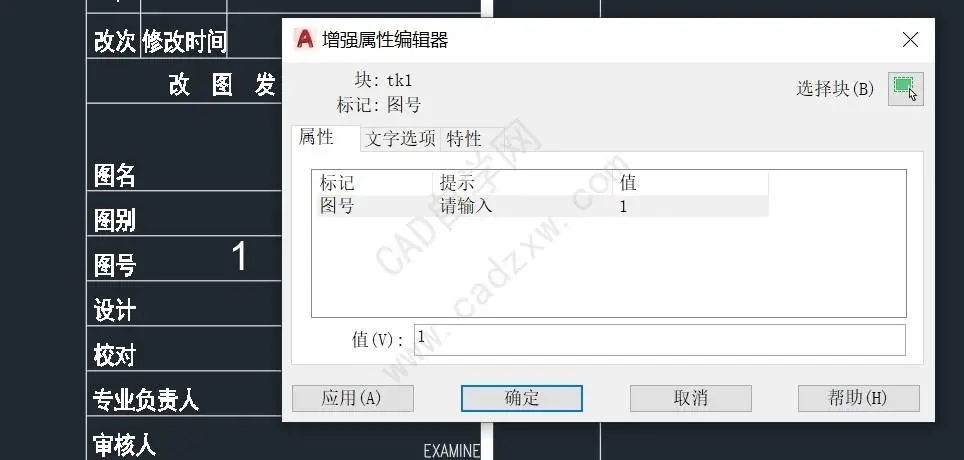

双击第二个图框,进入增强属性编辑器;

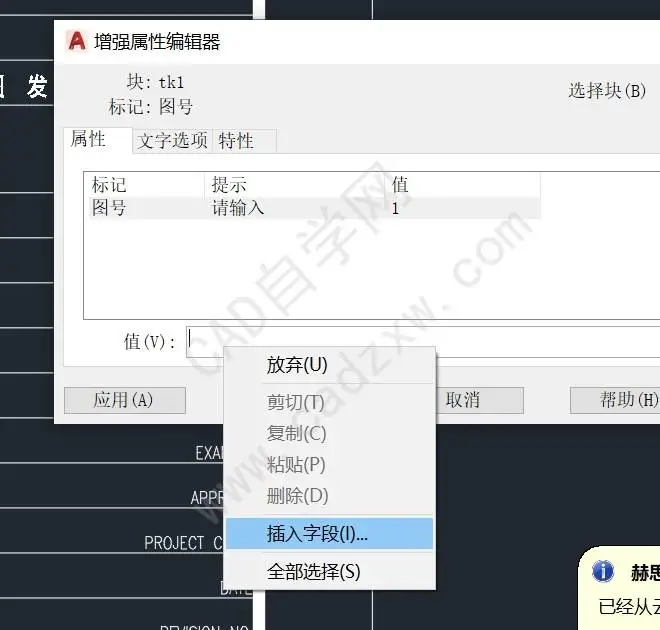

删掉1,选择插入字段;

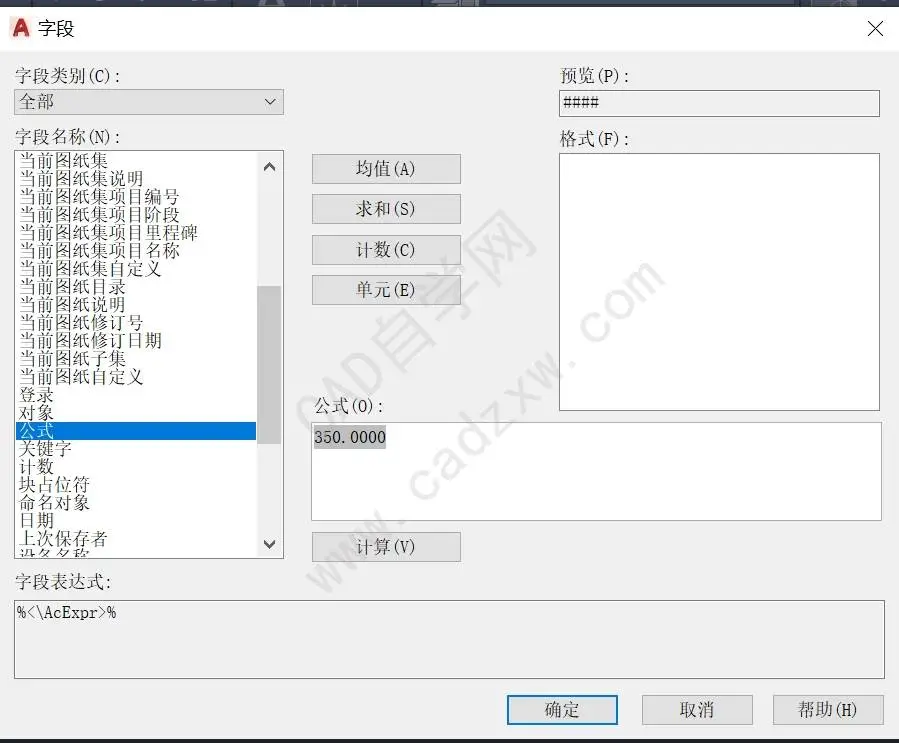

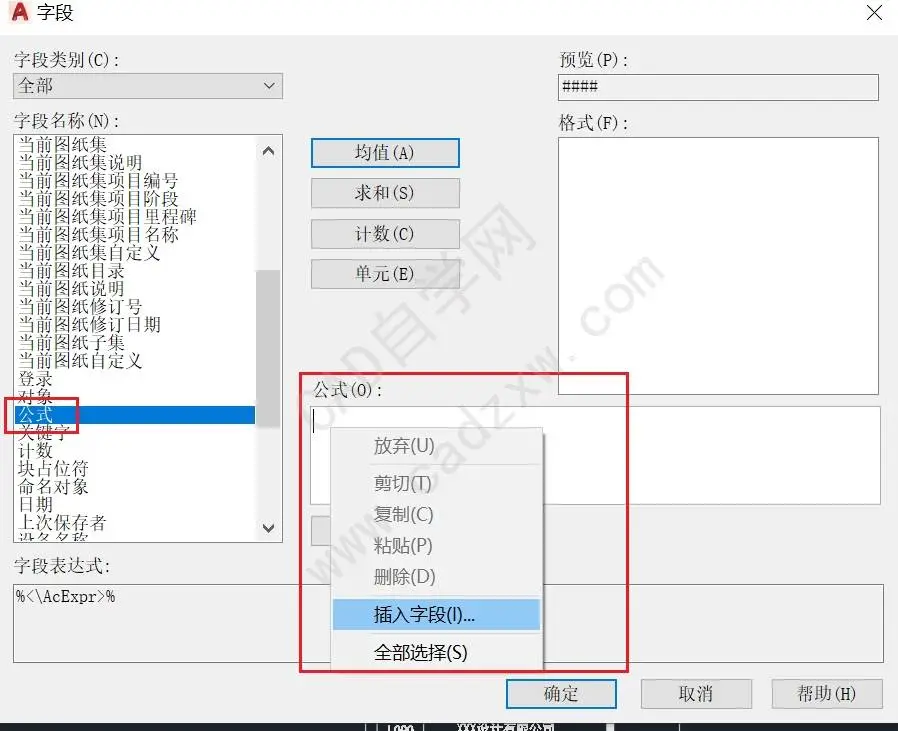

找到公式,在公式里再右键,插入字段;

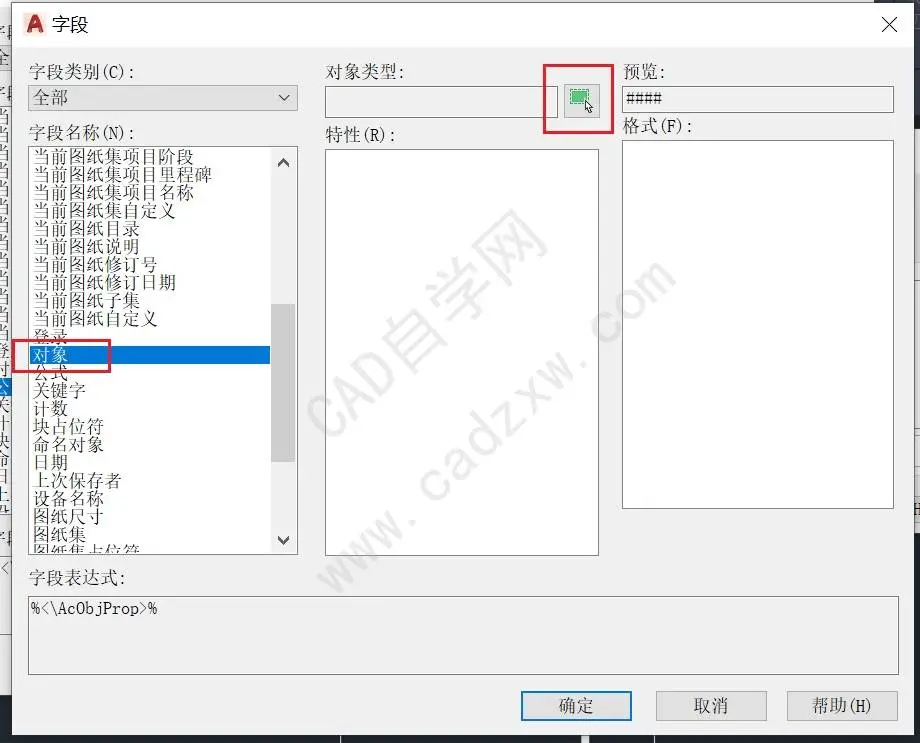

选择对象,点击拾取;

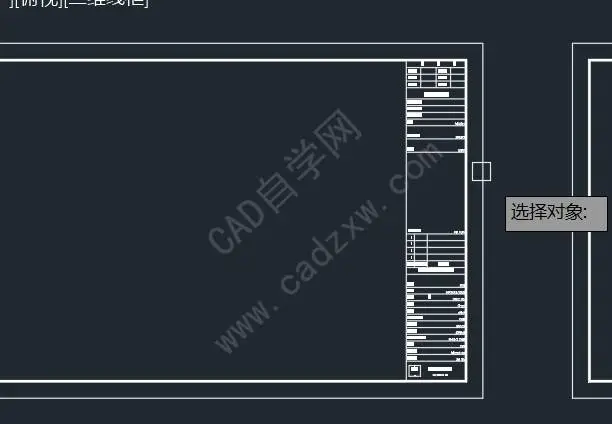

拾取第2个图框;

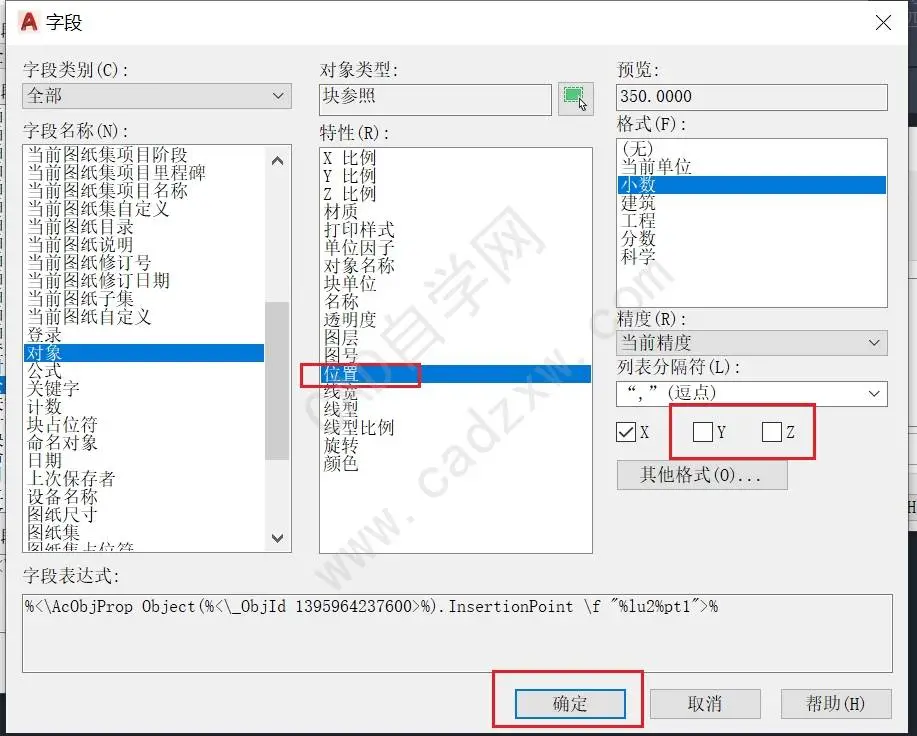

选择位置,把YZ去掉,点击确定;

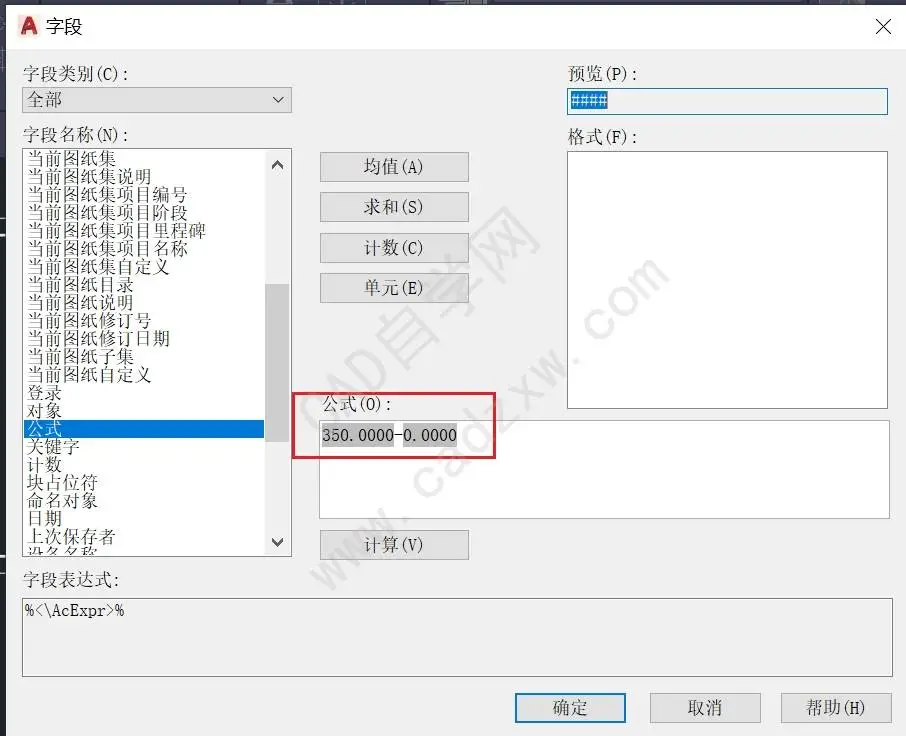

同理再输入减号,插入字段,拾取第一个图框;
注:到这来关键就是算出两个图框间距。

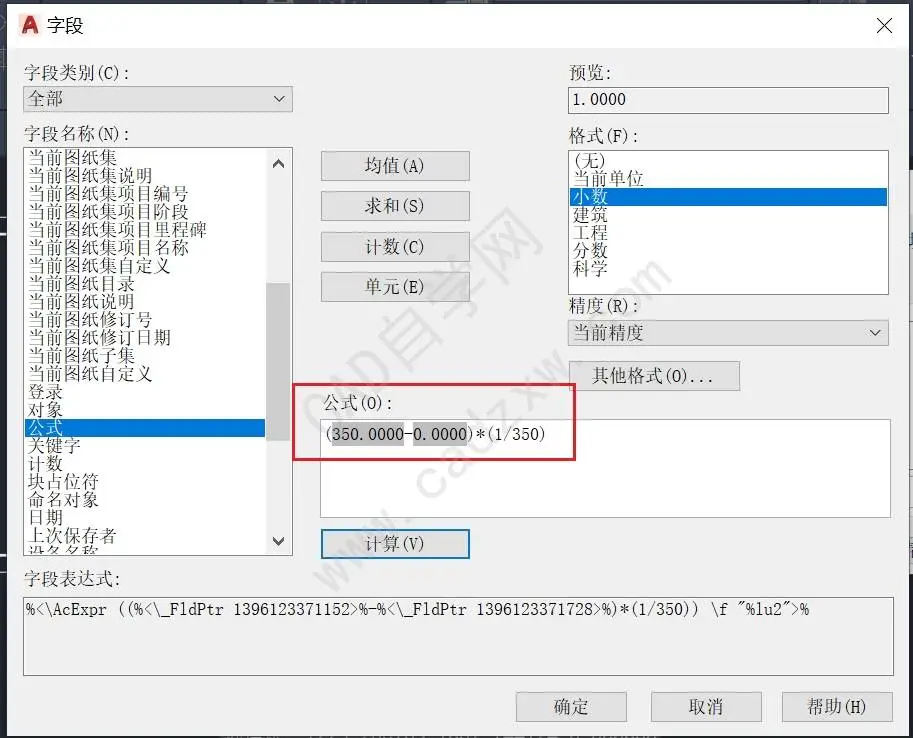

输入以下公式,把两个图框间距加上括号,乘以间距的倒数;

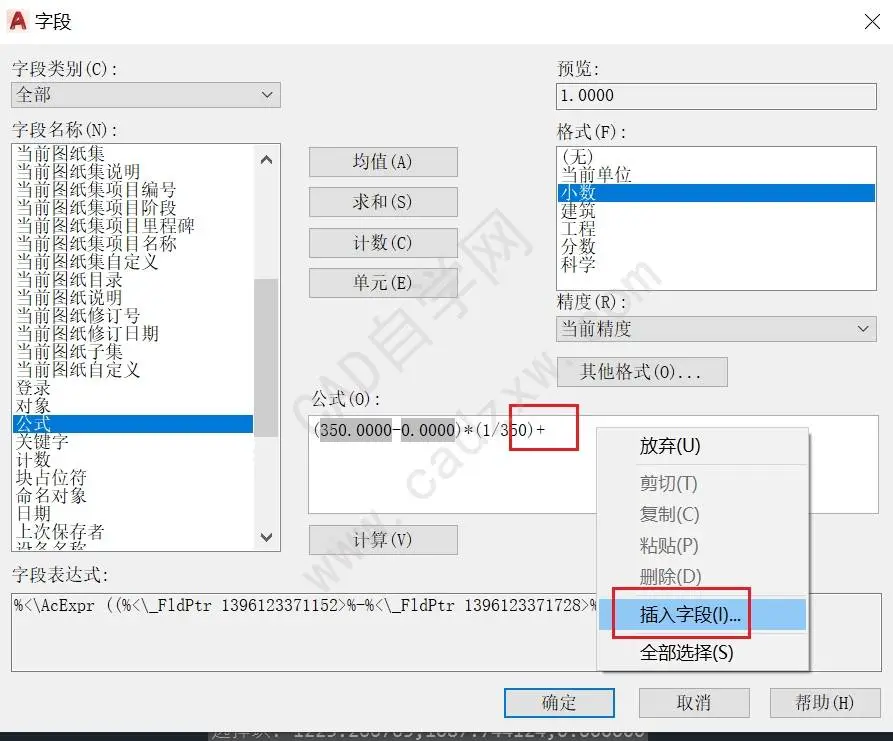

输入加号,再点插入字段;

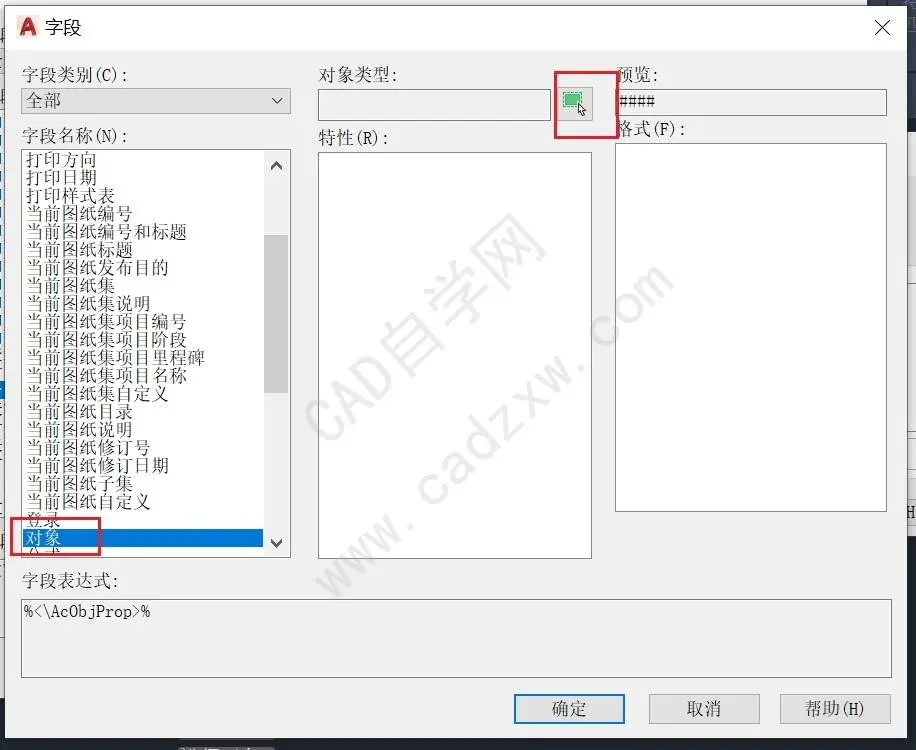

点击对象,点击拾取;

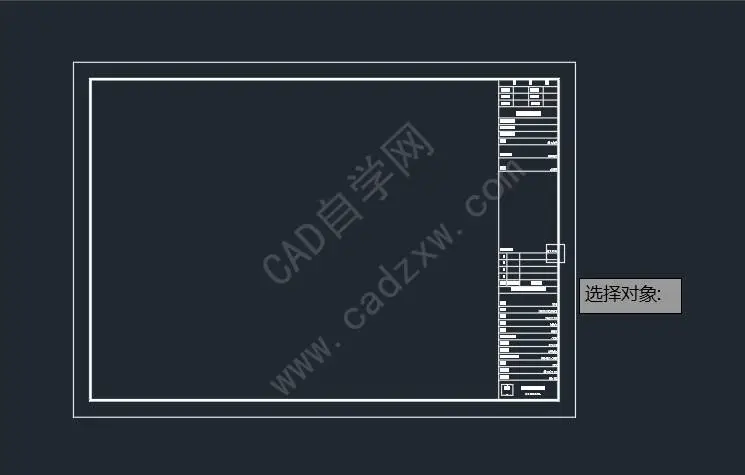

拾取第1个图框;

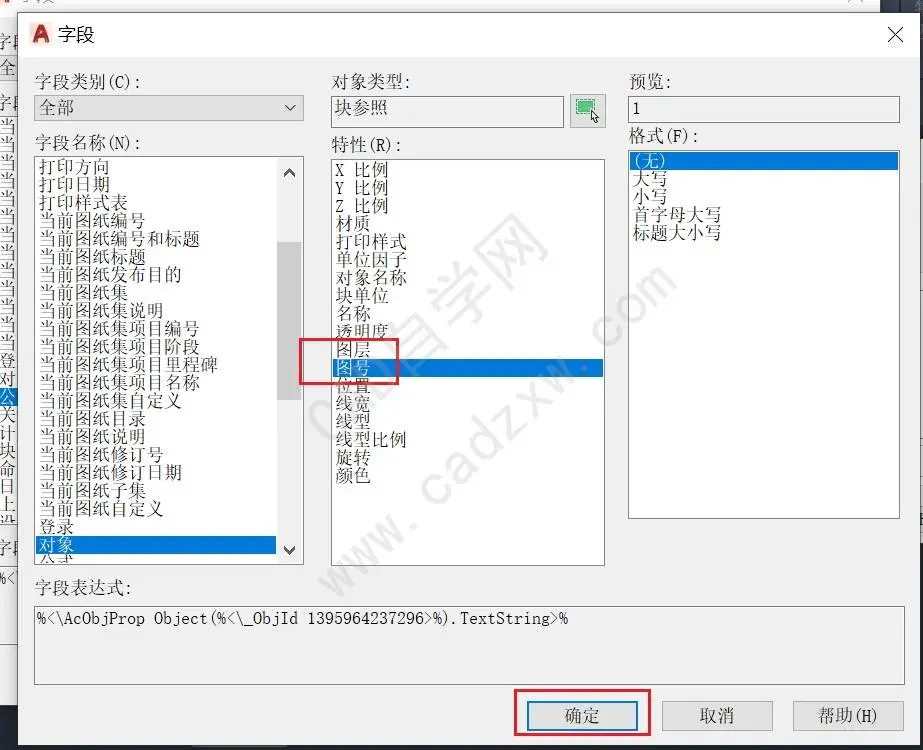

选择图号,点击确定;
精度改成0,点击确定;
确定;
这个时候我们再来复制;
复制后刷新,后面都会自动更改;
假如换行复制;
改下第2行第一个就行;
Re刷新后面都会跟着变;
完,今天的分享就到这,感谢阅读。
