混凝土模板3种正确打开方式

建筑师，你会了吗？

内容导读

各位建筑师大家好，材料在线的混凝土系列即将进入尾声阶段。本期我们介绍混凝土塑形的模板问题。与之前部分理论不同，这样的内容其实是不利于文字来描述的，因为真正的细节都只存在于真实的现场之中。所以我们只能抛砖引玉，希望大家早日通过现场的实践来掌握更多的材料的宝贵经验！

声明：本文部分内容来源于东南大学建筑硕士孙菲的论文《基于清水混凝土建筑设计的关键问题研究》，得到授权，再次表示感谢！同时部分内容来自德国莱利装饰混凝土提供内容，感谢支持！

（柯布西耶的模度人↑）

谈混凝土的模板，我们不能抛开系统来谈。因为混凝土模板是个庞大的系统工程。模板只是系统中一部分。现浇混凝土结构模板工程的造价约占钢筋混凝土工程造价的30%，占总用工量的50%。所以我们在开篇之前简单介绍下混凝土模板系统部分的常识。

模板工程

模板工程

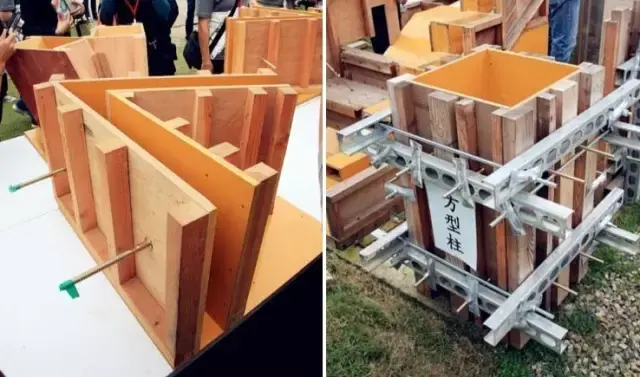

模板系统包括模板、支撑系统和紧固件三大部分。模板是塑形的直接工具，支撑系统是模板体系的前提，而紧固件则是连接两者的媒介。三者缺一不可，三者都会影响混凝土浇筑最终的效果和施工难度。一个严密的模板系统要求其具有足够的承载能力、刚度和稳定性，且应构造简单、装拆方便、接缝严密不漏浆。

模板工程量大，材料和劳动力消耗多，因此，正确选择模板形式对合理组织施工、加速施工和降低造价具有重要作用。前两期我们的文章以《土为模——风道美术馆模板详解》，就是综合考虑支撑体系便捷性产生的独特模板体系。而紧固系统如拉结螺栓，则是我们看到混凝土表面孔洞痕迹的遗留。我们将在下篇重点讨论。这期，我们着重关注模板！

模板的分类

目前按材料分，市场上有木模板、钢模板、钢木模板、钢竹模板、胶合木模板、塑料模板、玻璃钢模板等。他们性能和施工各有不同，主要都是追求考虑平整度、刚度、支模难易程度及重复使用率等问题而出现的不同选择。这些都主要都是针对结构主体工程的，我们可以作为常识了解。

而对于建筑师如何创新使用模板和最求特殊的最终效果上，我们今天，材料在线就推荐三种方式：

3种方式

● ● ●

1小模板

（小木纹模板↑）

可以想见，混凝土的兴起一定是从小模板开始的。直到现代主义盛行的时期，清水混凝土的模板也多用小块板组合而成。这种小尺度的木模板正因为其不严格平整的拼接，在建筑表面的留下木模凹凸使用的痕迹，看上去别有滋味，也被建筑师们所喜爱。大家熟知的柯布的马赛公寓，也正是小木模板作品。

（马赛公寓小模板混凝土清晰可见↑）

同样，当代的中国建筑师作品中也有很多小模板运用的优秀案例，比如同济C楼，五维茶室和鹿野苑石刻博物馆。三者又各有不同，我们一一来说。

细心的朋友发现，C楼的外墙特意运用了小模板的方式，而室内界面则采用了常规大模板的方式。显然，外墙是为了得到小木板的特殊肌理而有意为之，室内则是考虑施工便捷的理性选择。

同样，袁峰的五维茶室，面对曲线墙面采用小模板则是不得不的选择。因为只有小木模板才能方便组合，得到特殊复杂的曲面造型。而同样的我们可以看到室内正常墙面的不同选择。

而刘家琨的鹿野苑石刻博物馆，则立面特意采用砖混内墙，外包小模板清水的方式，而这种小模板成为掩盖施工不足下的最好装饰。

（上海五维茶室小模板曲线支模↑）

（鹿野苑石刻博物馆内墙外模构造↑）

所以，从历史和现代都不难看出，建筑师对小模板的有种特殊偏爱。 而这种偏爱是因为小模板的的自身特点所决定的。特殊的肌理，方便的裁切组合，廉价的成本都是小木模板应对小型特殊复杂施工的优势，应该是建筑师模板的不错选择哦!

补充说明小木模板优点：

板面平整光滑，可锯、可钻、耐低温，有利于冬期施工，浇筑物件表面光滑美观，不污染混凝土表面，可省去墙面二次抹灰工艺；拆装方便，操作简单，工程进展速度快；可做成变曲平面模板。

其不足在于：

周转次数超过4次易发生翘曲；使用不当，周转次数不会超过10次；且容易脱胶、起鼓、起壳、开裂。重新拼装时，板缝难于处理；厚度公差不易掌握，导致建筑结构截面尺寸偏差。

木模板经受不起水浸，特别怕水浸泡后暴晒，木模板容易变形，从而导致混凝土面高低不平。木模板用于墙体时，其表面对拉孔距大于400×400，这样混凝土表面会出现大量孔眼痕迹，对后期装修堵眼处理增加麻烦。

● ● ●

2大模板

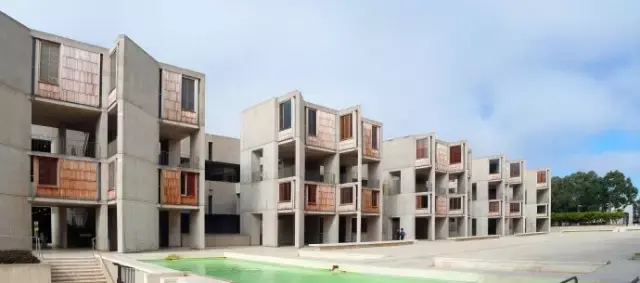

（萨尔克生物研究所↑）

在路易斯·康与安藤忠雄的清水混凝土建筑实践之后，由于泵送混凝土的普及，模板出现了定尺寸大板，随后出现了复式板和复合板。这种大块模板的出现带来了清水混凝土建筑对模数设计的高要求。

这种要求的背后是因现场分割的模板无法保证其尺寸的精度，造成的拼缝缺损会导致在光滑的清水混凝土表面留下痕迹。所以清水混凝土建筑的各方面尺寸必须和模板尺寸存在相应的关系，并且在施工前需要详细计算、制作模板设计图，下边我们就以安藤大叔的模板为例，看看如何精心布置模板：

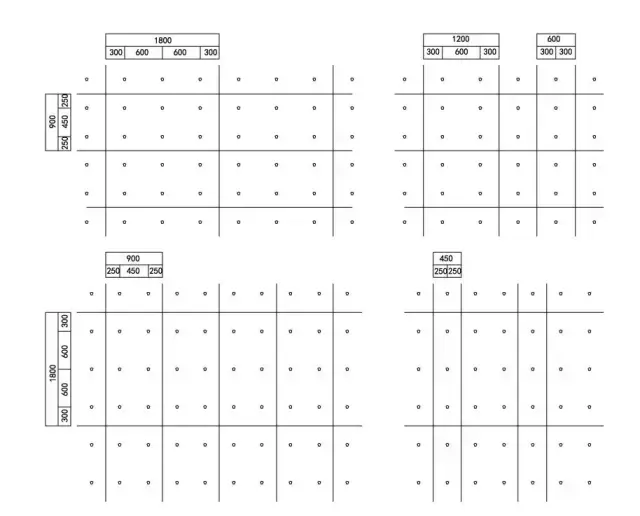

（安藤忠雄模板分割尺寸示意图↑）

安藤忠雄的 900mm×1800mm 模板尺寸来自于日本传统榻榻米一张草席的尺寸。 安藤的模板中， 拉接螺栓的分布比例为横向1：2： 1，即 225mm、 450mm、 225mm。横向 1： 2： 2： 1，即 300mm、600mm、600mm、300mm。在更小的 900mm×1200mm 模板与900mm×600mm 的模板中，安藤忠雄始终保持竖向 225mm 与横向 300mm 的基本尺寸关系。基于这种模板尺寸的影响，建筑的柱距一般为 6000mm、4800mm、5400mm、4200mm。层高一般为2700mm 或 3600mm 等等，保持竖向 900 毫米的倍数关系。

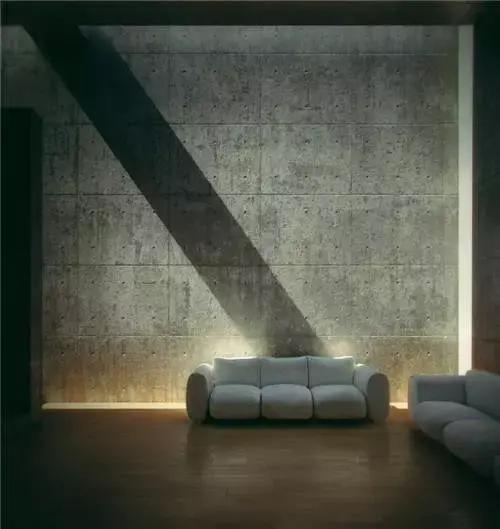

（小筱邸住宅室内↑）

安藤大叔对于建筑整体模数的控制是非常精细的，很多项目的柱网 尺寸都与标准模数1800mm 之间相对应，建筑的室内高度上也对应几 个模板的尺度。在个别模数的分增量无法消解的情况下，安藤通常以建筑正中轴向两边放模板，保持边缘的尺寸相同。室内墙壁的分隔也考虑到模板的模数，方便施工。

值得一提的是，安藤忠雄现在所常用的木模板通常都使用来自日本的木材。在通过马来西亚的加工与日本的化学处理后，表面抛光打磨，并且涂抹模板保护剂，内部呈现平滑细腻夫人质感，大大提高了清水混凝土表面的光滑度。

（安藤中雄亚洲艺术大学图书馆木模↑）

所以对于建筑师，大模板的关键在于其精湛的施工工艺和严谨的模板分割对位关系。

对于大模板的分割，我们只举一个案例——萨尔克生物研究所。更多分析内容可以参见材料在线混凝土系列往期文章。现代建筑史上混凝土的丰碑，模板与模数的极致案例：

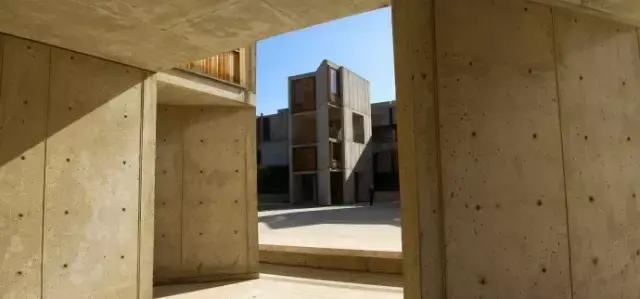

（钢模表面平整，尺寸逻辑严格对位↑）

补充说明：

我们前边讨论的建筑大模板是相对小尺度的拼板模板来说，其实应该算是正常模板。建筑上真正的大模板通常是可以用作一整块墙面浇筑的大型模板。大模板是采用专业设计和工业化加工制作而成的一种工具式模板。它自重大，施工时需配以相应的吊装和运输机械，用于现场浇筑混凝土墙体。这种方法工艺简单，施工速度快，工程质量好，结构整体性强，混凝土表面平整光滑，可以减少修补工作量及抹灰湿作业。其工业化、机械化施工程度高，综合技术经济效益好，在建筑结构施工中大量运用。

● ● ●

3造型模板

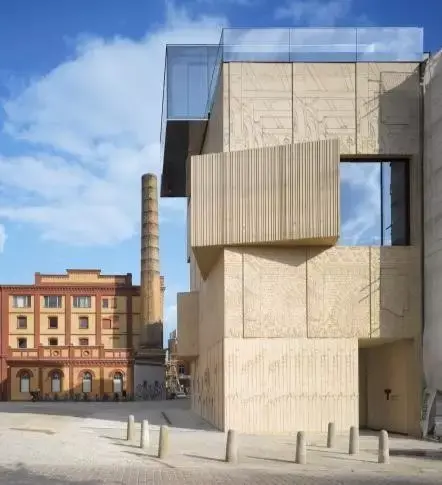

（柏林建筑图纸博物馆↑）

不过到现在，混凝土早已脱离了在建筑中被单纯作为结构材料发挥功能的角色，其造型和装饰作用日益加强。目前国内的除清水混凝土外，造型装饰类混凝土也正蓬勃发展。装饰造型模板就是我们今天介绍的第三种方式。

据小编与厂家的求证，目前装饰模板主要依靠一种内部“衬垫“”来实现。这种“衬垫”是一种带凹凸图案的模具，通过凹凸来实现混凝土表面塑形。这种“衬垫”主要材料是PU（聚氨酯）塑料，也是通过模具浇筑而成。使用的时候，将这张PU“衬垫”紧附在混凝土模板内部，然后浇筑混凝土，待混凝土凝固成型后，拆除模板时一起将这层内“衬垫”剥离即可。下边我们先来看下这种“衬垫”是如何制作出来的：

（在预制好纹理的模板上倾注PU材料↑）

（待PU成型后剥离得到“衬垫”模板↑）

以上就是制作PU造型模板的过程。可以看到，这个模板其实就是一层聚氨酯塑料的“衬垫”，上边的凹凸是通过之前设计的图案模具转印上去形成的。那有了这张造型模板，后边就可以用他预制或现场浇筑混凝土了。方法就是把这层忖垫贴到模具的内壁，比如这样：

（工长预制：衬垫贴在模具盒子里↑）

（现场浇筑：衬垫贴到胶合板木模上↑）

（浇筑完成，得到带纹理的砼构件↑）

（现场浇筑完成，拆除木模和衬垫模板↑）

怎么样，原来混凝土墙面的纹理就是这样做出来的。当然这层PU“忖垫”的模板是可以反复使用的。这是不是让建筑师又可以为所欲为了呢？

最后我们补充两个造型模板的优秀案例吧：

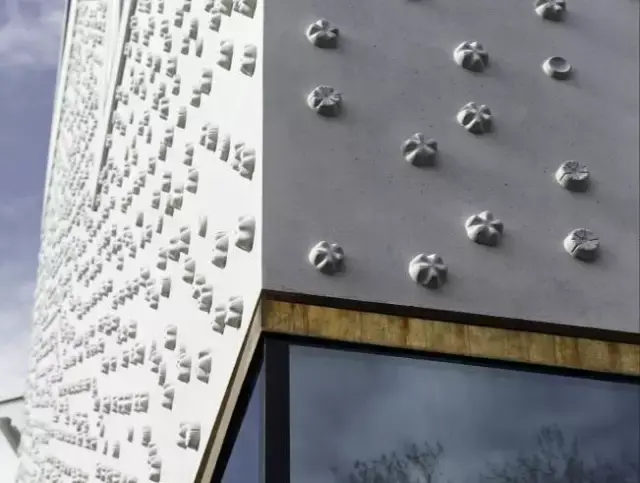

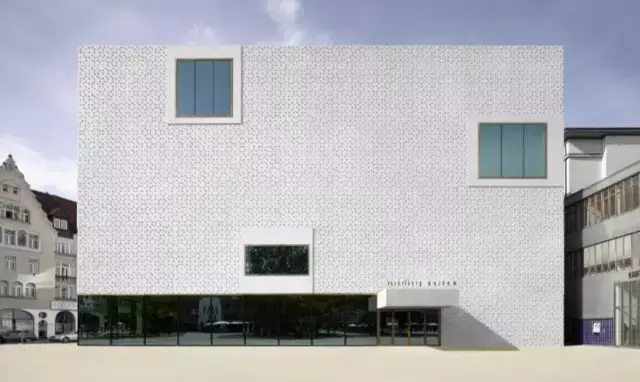

（布雷根茨州立博物馆↑）

（柏林建筑图纸博物馆↑）

建筑师们

怎么样？

混凝土模板的3种正确打开方式

你学会了吗？

理论指导实践

赶紧

去实践吧！

材料在线

我们不传播知讯，我们传播知识

更多混凝土文章系列

请关注

material-online

混凝土模板3种正确打开方式

建筑师，你会了吗？

内容导读

各位建筑师大家好，材料在线的混凝土系列即将进入尾声阶段。本期我们介绍混凝土塑形的模板问题。与之前部分理论不同，这样的内容其实是不利于文字来描述的，因为真正的细节都只存在于真实的现场之中。所以我们只能抛砖引玉，希望大家早日通过现场的实践来掌握更多的材料的宝贵经验！

声明：本文部分内容来源于东南大学建筑硕士孙菲的论文《基于清水混凝土建筑设计的关键问题研究》，得到授权，再次表示感谢！同时部分内容来自德国莱利装饰混凝土提供内容，感谢支持！

（柯布西耶的模度人↑）

谈混凝土的模板，我们不能抛开系统来谈。因为混凝土模板是个庞大的系统工程。模板只是系统中一部分。现浇混凝土结构模板工程的造价约占钢筋混凝土工程造价的30%，占总用工量的50%。所以我们在开篇之前简单介绍下混凝土模板系统部分的常识。

模板工程

模板工程

模板系统包括模板、支撑系统和紧固件三大部分。模板是塑形的直接工具，支撑系统是模板体系的前提，而紧固件则是连接两者的媒介。三者缺一不可，三者都会影响混凝土浇筑最终的效果和施工难度。一个严密的模板系统要求其具有足够的承载能力、刚度和稳定性，且应构造简单、装拆方便、接缝严密不漏浆。

模板工程量大，材料和劳动力消耗多，因此，正确选择模板形式对合理组织施工、加速施工和降低造价具有重要作用。前两期我们的文章以《土为模——风道美术馆模板详解》，就是综合考虑支撑体系便捷性产生的独特模板体系。而紧固系统如拉结螺栓，则是我们看到混凝土表面孔洞痕迹的遗留。我们将在下篇重点讨论。这期，我们着重关注模板！

模板的分类

目前按材料分，市场上有木模板、钢模板、钢木模板、钢竹模板、胶合木模板、塑料模板、玻璃钢模板等。他们性能和施工各有不同，主要都是追求考虑平整度、刚度、支模难易程度及重复使用率等问题而出现的不同选择。这些都主要都是针对结构主体工程的，我们可以作为常识了解。

而对于建筑师如何创新使用模板和最求特殊的最终效果上，我们今天，材料在线就推荐三种方式：

3种方式

● ● ●

1小模板

（小木纹模板↑）

可以想见，混凝土的兴起一定是从小模板开始的。直到现代主义盛行的时期，清水混凝土的模板也多用小块板组合而成。这种小尺度的木模板正因为其不严格平整的拼接，在建筑表面的留下木模凹凸使用的痕迹，看上去别有滋味，也被建筑师们所喜爱。大家熟知的柯布的马赛公寓，也正是小木模板作品。

（马赛公寓小模板混凝土清晰可见↑）

同样，当代的中国建筑师作品中也有很多小模板运用的优秀案例，比如同济C楼，五维茶室和鹿野苑石刻博物馆。三者又各有不同，我们一一来说。

细心的朋友发现，C楼的外墙特意运用了小模板的方式，而室内界面则采用了常规大模板的方式。显然，外墙是为了得到小木板的特殊肌理而有意为之，室内则是考虑施工便捷的理性选择。

同样，袁峰的五维茶室，面对曲线墙面采用小模板则是不得不的选择。因为只有小木模板才能方便组合，得到特殊复杂的曲面造型。而同样的我们可以看到室内正常墙面的不同选择。

而刘家琨的鹿野苑石刻博物馆，则立面特意采用砖混内墙，外包小模板清水的方式，而这种小模板成为掩盖施工不足下的最好装饰。

（上海五维茶室小模板曲线支模↑）

（鹿野苑石刻博物馆内墙外模构造↑）

所以，从历史和现代都不难看出，建筑师对小模板的有种特殊偏爱。 而这种偏爱是因为小模板的的自身特点所决定的。特殊的肌理，方便的裁切组合，廉价的成本都是小木模板应对小型特殊复杂施工的优势，应该是建筑师模板的不错选择哦!

补充说明小木模板优点：

板面平整光滑，可锯、可钻、耐低温，有利于冬期施工，浇筑物件表面光滑美观，不污染混凝土表面，可省去墙面二次抹灰工艺；拆装方便，操作简单，工程进展速度快；可做成变曲平面模板。

其不足在于：

周转次数超过4次易发生翘曲；使用不当，周转次数不会超过10次；且容易脱胶、起鼓、起壳、开裂。重新拼装时，板缝难于处理；厚度公差不易掌握，导致建筑结构截面尺寸偏差。

木模板经受不起水浸，特别怕水浸泡后暴晒，木模板容易变形，从而导致混凝土面高低不平。木模板用于墙体时，其表面对拉孔距大于400×400，这样混凝土表面会出现大量孔眼痕迹，对后期装修堵眼处理增加麻烦。

● ● ●

2大模板

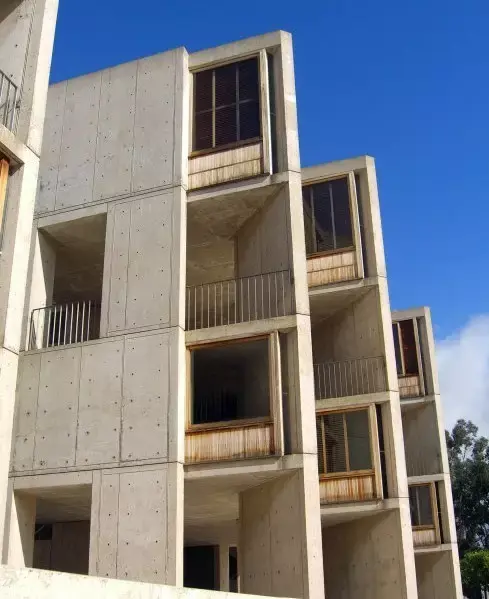

（萨尔克生物研究所↑）

在路易斯·康与安藤忠雄的清水混凝土建筑实践之后，由于泵送混凝土的普及，模板出现了定尺寸大板，随后出现了复式板和复合板。这种大块模板的出现带来了清水混凝土建筑对模数设计的高要求。

这种要求的背后是因现场分割的模板无法保证其尺寸的精度，造成的拼缝缺损会导致在光滑的清水混凝土表面留下痕迹。所以清水混凝土建筑的各方面尺寸必须和模板尺寸存在相应的关系，并且在施工前需要详细计算、制作模板设计图，下边我们就以安藤大叔的模板为例，看看如何精心布置模板：

（安藤忠雄模板分割尺寸示意图↑）

安藤忠雄的 900mm×1800mm 模板尺寸来自于日本传统榻榻米一张草席的尺寸。 安藤的模板中， 拉接螺栓的分布比例为横向1：2： 1，即 225mm、 450mm、 225mm。横向 1： 2： 2： 1，即 300mm、600mm、600mm、300mm。在更小的 900mm×1200mm 模板与900mm×600mm 的模板中，安藤忠雄始终保持竖向 225mm 与横向 300mm 的基本尺寸关系。基于这种模板尺寸的影响，建筑的柱距一般为 6000mm、4800mm、5400mm、4200mm。层高一般为2700mm 或 3600mm 等等，保持竖向 900 毫米的倍数关系。

（小筱邸住宅室内↑）

安藤大叔对于建筑整体模数的控制是非常精细的，很多项目的柱网 尺寸都与标准模数1800mm 之间相对应，建筑的室内高度上也对应几 个模板的尺度。在个别模数的分增量无法消解的情况下，安藤通常以建筑正中轴向两边放模板，保持边缘的尺寸相同。室内墙壁的分隔也考虑到模板的模数，方便施工。

值得一提的是，安藤忠雄现在所常用的木模板通常都使用来自日本的木材。在通过马来西亚的加工与日本的化学处理后，表面抛光打磨，并且涂抹模板保护剂，内部呈现平滑细腻夫人质感，大大提高了清水混凝土表面的光滑度。

（安藤中雄亚洲艺术大学图书馆木模↑）

所以对于建筑师，大模板的关键在于其精湛的施工工艺和严谨的模板分割对位关系。

对于大模板的分割，我们只举一个案例——萨尔克生物研究所。更多分析内容可以参见材料在线混凝土系列往期文章。现代建筑史上混凝土的丰碑，模板与模数的极致案例：

（钢模表面平整，尺寸逻辑严格对位↑）

补充说明：

我们前边讨论的建筑大模板是相对小尺度的拼板模板来说，其实应该算是正常模板。建筑上真正的大模板通常是可以用作一整块墙面浇筑的大型模板。大模板是采用专业设计和工业化加工制作而成的一种工具式模板。它自重大，施工时需配以相应的吊装和运输机械，用于现场浇筑混凝土墙体。这种方法工艺简单，施工速度快，工程质量好，结构整体性强，混凝土表面平整光滑，可以减少修补工作量及抹灰湿作业。其工业化、机械化施工程度高，综合技术经济效益好，在建筑结构施工中大量运用。

● ● ●

3造型模板

（柏林建筑图纸博物馆↑）

不过到现在，混凝土早已脱离了在建筑中被单纯作为结构材料发挥功能的角色，其造型和装饰作用日益加强。目前国内的除清水混凝土外，造型装饰类混凝土也正蓬勃发展。装饰造型模板就是我们今天介绍的第三种方式。

据小编与厂家的求证，目前装饰模板主要依靠一种内部“衬垫“”来实现。这种“衬垫”是一种带凹凸图案的模具，通过凹凸来实现混凝土表面塑形。这种“衬垫”主要材料是PU（聚氨酯）塑料，也是通过模具浇筑而成。使用的时候，将这张PU“衬垫”紧附在混凝土模板内部，然后浇筑混凝土，待混凝土凝固成型后，拆除模板时一起将这层内“衬垫”剥离即可。下边我们先来看下这种“衬垫”是如何制作出来的：

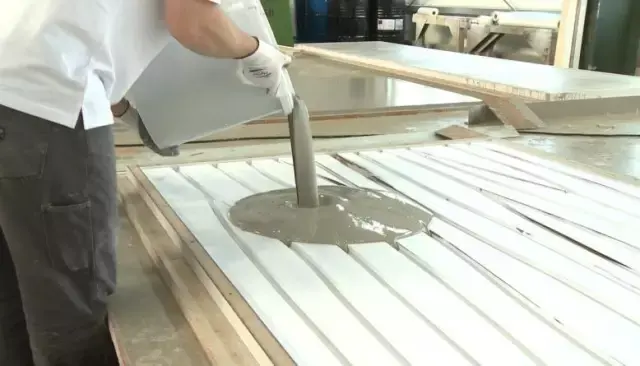

（在预制好纹理的模板上倾注PU材料↑）

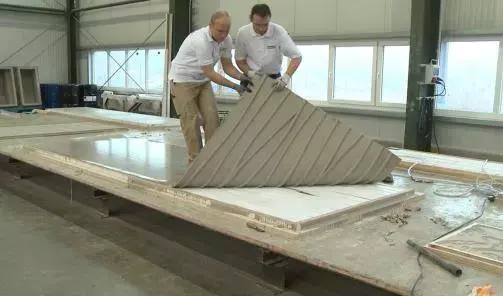

（待PU成型后剥离得到“衬垫”模板↑）

以上就是制作PU造型模板的过程。可以看到，这个模板其实就是一层聚氨酯塑料的“衬垫”，上边的凹凸是通过之前设计的图案模具转印上去形成的。那有了这张造型模板，后边就可以用他预制或现场浇筑混凝土了。方法就是把这层忖垫贴到模具的内壁，比如这样：

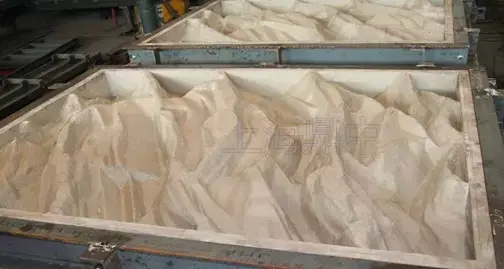

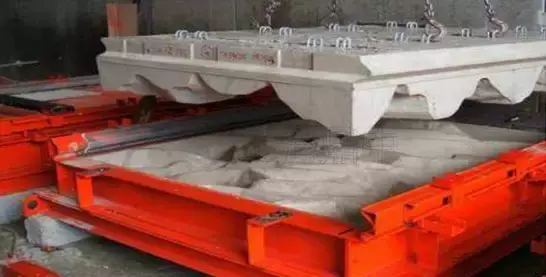

（工长预制：衬垫贴在模具盒子里↑）

（现场浇筑：衬垫贴到胶合板木模上↑）

（浇筑完成，得到带纹理的砼构件↑）

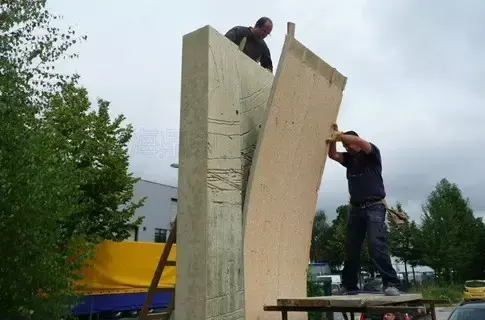

（现场浇筑完成，拆除木模和衬垫模板↑）

怎么样，原来混凝土墙面的纹理就是这样做出来的。当然这层PU“忖垫”的模板是可以反复使用的。这是不是让建筑师又可以为所欲为了呢？

最后我们补充两个造型模板的优秀案例吧：

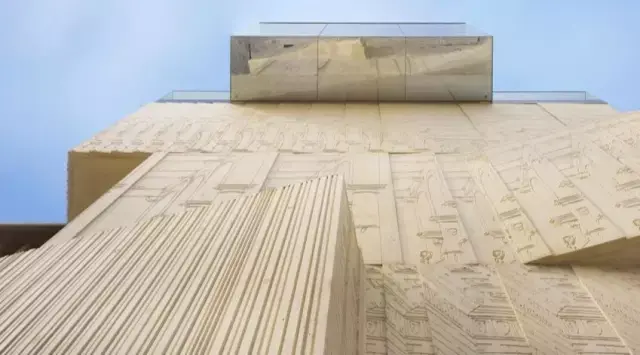

（布雷根茨州立博物馆↑）
