目录：

1.硅酸盐水泥和普通硅酸盐水泥区别

2.硅酸盐水泥熟料的主要矿物成分有哪些

3.硅酸盐水泥的初凝时间和终凝时间

4.硅酸盐水泥适用于( )混凝土工程

5.硅酸盐水泥代号

6.硅酸盐水泥的主要矿物组成是什么?

7.硅酸盐水泥的主要水化产物是

8.硅酸盐水泥的主要成分

9.硅酸盐水泥初凝时间不小于45min,终凝时间不大于()min

10.硅酸盐水泥中c2s的早期强度低后期强度高而c3s正好相反

1.硅酸盐水泥和普通硅酸盐水泥区别

方钉文库

2.硅酸盐水泥熟料的主要矿物成分有哪些

如何经济有效地增加水泥粉磨细度，是水泥生产企业关注的问题目前普遍使用的方法是改进粉磨工艺和使用外加剂从硅酸盐水泥熟料的组成与结构入手，研究探讨了硅酸盐水泥熟料的易磨性及其影响因素，以期从熟料制备工艺的角度，改善硅酸盐水泥熟料的易磨性。

3.硅酸盐水泥的初凝时间和终凝时间

结果表明，通过调整熟料组成，改进水泥生产工艺，来生产容易粉磨的硅酸盐水泥熟料，可较经济地达到增加硅酸盐水泥熟料粉磨细度的目的硅酸盐水泥熟料的粉磨涉及到水泥生产能耗和水泥性能两个重要的问题，因此，如何经济有效地提高水泥熟料的粉磨细度，得到广泛关注。

4.硅酸盐水泥适用于( )混凝土工程

尤其是在采用新水泥强度检验方法的情况下，水泥熟料的粉磨问题显得更为重要硅酸盐水泥熟料组成等特性对其易磨性的影响，国外已经开展过许多基础性的研究但国内尚无有关的研究报道，更无直接生产易磨硅酸盐水泥熟料的工厂试验。

5.硅酸盐水泥代号

显然，通过调整熟料组成制备易磨性好的硅酸盐水泥熟料，比其它方法更方便、经济为此，本文拟从硅酸盐水泥熟料的化学组成、矿物组成对其易磨性的影响入手，探讨制备易粉磨硅酸盐水泥熟料的途径1  物料易磨性的几种表征方法

6.硅酸盐水泥的主要矿物组成是什么?

物料易磨性的表示方法主要有以下几种：（1）粉磨功指数GB9964-88中规定，以粉磨功指数表示各种原材料的易磨性这一指数是模拟干法闭路粉磨系统，将物料用标准试验磨研磨至平衡状态，以磨机每转获得的成品量计算而得的，表示物料从初始粒度粉磨至平衡态成品粒度时的功耗（kWh/t)。

7.硅酸盐水泥的主要水化产物是

在实际研究中9常以物料粉磨至平衡状态时试验磨机每转所产生的成品量 G（g/min）来表示物料的易磨性G值越高，表明物料的易磨性越好（2）易磨性系数易磨性系数表示不同物料之间易磨性程度的相对高低，其基础是规定湿法回转 窑 熟 料 的 易 磨 性系数为1.0。

8.硅酸盐水泥的主要成分

对于不同 物 料 ， 易 磨 性 指数 越 高 ， 表 明 其 易磨 性 越 好 水 泥 生产 中 几 种 典 型 物 料的 易 磨 性 系 数 见 表1

9.硅酸盐水泥初凝时间不小于45min,终凝时间不大于()min

易 磨 性 系 数 常用 于 计 算 球 磨 机 粉磨物料的生产能力根据磨机规格及系统流程差异，在计算磨机生产能力时分别乘以不同的系数（3）粉磨时间以一定量的物料粉磨至一定细度要求时所对应的粉 磨 时 间 t来 表 示 物 料 的 易 磨性。

10.硅酸盐水泥中c2s的早期强度低后期强度高而c3s正好相反

这是一种最直接、最直观的试验方法该方法特别适合于水泥干法开路粉磨系统这种表示方法中，对应的粉磨时间越短，表明物料的易磨性越好该方法也经常应用到实验研究中在相同的粉磨时间内，物料粉磨得越细，说明该物料越容易粉磨，易磨性越好。

2  熟料矿物组成与易磨性的关系熟料的 4 种主要矿物C3S,C2S(指β-C2S,下同),C3A,C4AF的易磨性直接决定了熟料的易磨性而这4种水泥熟料主要矿物的易磨性却相差很大C3S是熟料矿物中最易磨的矿物。

随着粉磨时间的延长，其比表面积近似地呈直线增加，C3A的情况与之相类似；C2S最难粉磨在相同粉磨时间内，各矿物比表面积变化与粉磨时间的关系见图1据此不难看出，4种矿物的易磨性由易到难的顺序依次为：C3S,C3A,C4AF和C2S。

有计算表明，4种矿物C3S,C3A,C4AF和C2S的脆性系数分别是4.7,2.9,2.0和 2.0从材料的脆性系数与材料的粉磨特性关系来看，4种矿物的易磨性由易到难的顺序与实验结果基本相同但据此推断C4AF和C2S的易磨性可能更接近些。

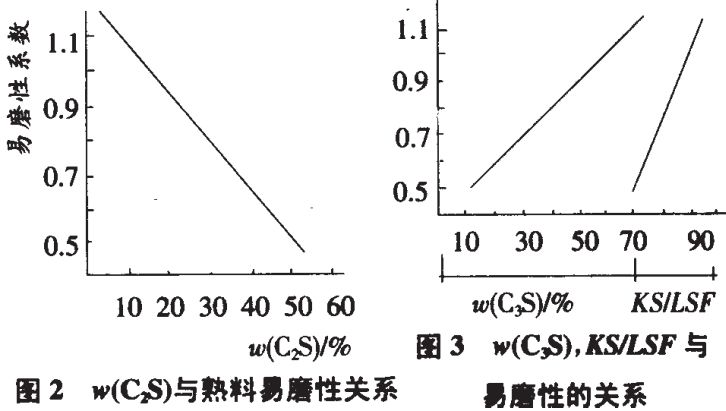

熟料中，由于硅酸盐矿物含量在80%左右，因此C3S和C2S比例变化将明显影响熟料的易磨性，即C3S含量增加或C2S含量减少，熟料的易磨性系数都将增加（见图2，图3及表2）。

有关熟料SM与其易磨性关系的研究结论有所差异但不同研究者对不同厂家熟料的研究均表明，SM增加，熟料的易磨性均将下降或粉磨功指数增加熟料的易磨性随我w（AI2O3）的增加而增加，尤其是w(AI2O3)＞6%后，熟料易磨性增加得更为明显。

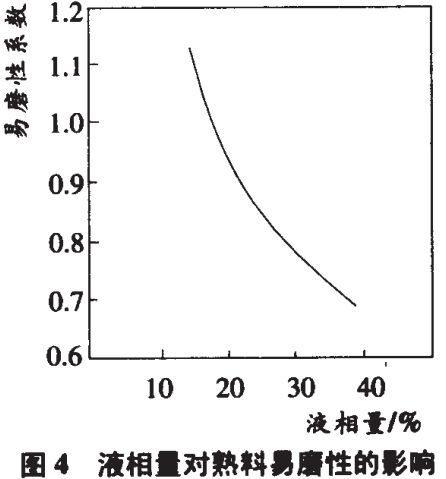

一般认为，熟料形成过程中出现的液相量越多，所得熟料的易磨性越差，见图4这可能是由于熟料的液相量高，硅酸盐矿物将被包裹并因此而连接紧密，熟料结构密实造成的但 M.Tokyay的统计结果表明，熟料中液相量越多，粉磨所需能量越少。

图5说明w(f-CaO)对熟料的易磨性有显著影响，显然，两者研究结果并不相同。

硅酸盐矿物与熔剂矿物之间的比例[E=w(C3S+C2S)/w(C3A+C4AF)]，也影响熟料的易磨性,见图 6由图6可知，当E=3.7时，熟料的粉磨功指数最小；E＞4.0后，粉磨功指数随该比例的增加略有降低。

3  微量元素硅酸盐水泥熟料中4种基本化学组分CaO,SiO2,AI2O2,Fe2O3的总质量分数在 94%～98%之间，另外还含有2%～6%的微量组分，如MgO,K2O,Na2O等微量元素从以下几个方面影响熟料的易磨性：一是改变熟料结构，微量元素固溶到熟料矿物中，将改变其结构与表面物理状态；二是改变熟料形成过程中产生的液相量，并因此改变熟料的物理结构，如致密度和孔结构等；三是改变熟料形成过程，熟料形成温度有所变化。

不同种类的微量元素会产生不同的效果例如 ，w(MgO)超 过2%时 ，就 会导 致 熟 料 的 易 磨 性 下 降表3列出了某些过渡元素（以氧化物状态掺入，掺量2%）对熟料易磨性的影响

从表3知，过渡元素Cr和Mn具 有 增 加 熟 料 易 磨 性的积极作用，而其他种类的过渡元素则降低熟料的易磨性4  熟料的物理结构立升重是反映熟料结构致密程度的常用参数一般说来，由于熟料的体积质量波动不大，熟料内部空隙的多少是影响熟料立升重的关键因素。

有关研究表明，不同粉磨阶段，熟料空隙率对易磨性的影响不同粗粉磨阶段（比表面积≤150㎡/kg），熟料空隙率增加可以有效提高熟料的易磨性；而在细粉磨阶段，两者没有什么关系熟料中孔径为1μm～4μm范围内的孔数增加时，熟料在微细化阶段（比表面积150～300㎡/kg）的易磨性将显著提高。

运用SEM法分析熟料孔隙率与其易磨性的关系表明，粉磨功指数越低的熟料，其孔隙率越高熟料的孔结构与易磨性也可能无关熟料结粒尺寸也影响其易磨性在粉磨相同比表面积（300㎡/kg）熟料的情况下，结粒尺寸＜0.5mm的熟料和结粒尺寸约8mm的熟料相比，以原始颗粒入磨，前者的粉磨能耗将增加25%左右。

熟料结粒尺寸在6.5mm左右的颗粒数量较多时，熟料的易磨性较好表4列出了出窑熟料结粒尺寸对熟料易磨性的影响

5  矿物晶体尺寸熟料中C3S和C2S晶体尺寸是影响熟料易磨性的主要因素之一两种主要矿物晶体尺寸越大，熟料的粉磨功指数越大，熟料的易磨性越差文献给出了上述2种矿物晶体尺寸影响熟料易磨性的数学表达式：

矿物晶体尺寸与熟料易磨性线性相关的研究说明，随着C3S,C2S两种矿物晶体尺寸的增大，熟料的粉磨功指数减小，其易磨性相应提高成堆聚集的簇晶形式分布的C2S，其易磨性较差在粗粉磨后，这种聚集形式的C2S一般仍保持原状，并在粉料中以尖角片状大颗粒形式存在。

6  生料细度、煅烧温度与熟料冷却速率生料细度与熟料烧成温度有直接关系生料越细，熟料的烧成温度越低在熟料化学组成一定的情况下，最高烧成温度越高，熟料在高温带停留时间越长，熟料煅烧过程中出现的液相量越多，矿物形成反应程度越充分，结晶度越高，熟料的致密度越大，结粒尺寸和硅酸盐矿物晶体尺寸越大，这样势必影响熟料的易磨性。

因此，控制生料细度，降低熟料烧成温度可以改善硅酸盐水泥熟料的易磨性一般认为，熟料冷却速率较快的熟料，其易磨性明显优于冷却速率慢的熟料7  结论（1）硅酸盐水泥熟料的易磨性不仅取决于熟料的化学组成，且取决于其煅烧工艺条件。

真正掌握影响硅酸盐水泥熟料易磨性的因素是非常困难这也是众多研究结论难得一致的原因（2）以往研究的主要内容只涉及了基础性的问题，缺少行之有效的改善措施（3）改变熟料化学组成及其矿物晶体的结构尺寸，是改善硅酸盐水泥熟料易磨特性的有效方法。

这方面的研究已经受到国外学者的重视例如，制备熟料时掺入含有金属粒子的工业废弃渣，可明显改善熟料的易磨性；通过控制熟料形成过程中的熔融反应，能改善高贝利特硅酸盐水泥熟料的岩相特征，从而改善熟料的活性和易磨性。

我们的研究表明，提高熟料中C3S量，降低熟料烧成温度，可以制备易磨 性 好 的 硅 酸 盐 水 泥 熟 料这 种 熟 料（w(C3S)≥70%），在相同实验条件下，其粉磨效率比一般硅酸盐水泥熟料（w(C3S)=54%）增加40%，3d抗压强度提高13MPa，28d抗压强度与普通硅酸盐水泥熟料持平。

（4）在熟料生产过程中，改善生料制备、煅烧工艺操作条件和冷却制度，探讨它们与所得水泥熟料易磨性的关系，据此调整生产控制工艺，也会不同程度地提高生产熟料的易磨性总之，通过改变硅酸盐水泥熟料的组成，优化生产工艺条件，是可以制备易磨性好的硅酸盐水泥熟料的，可从根本上降低硅酸盐水泥熟料的粉磨能耗，提高水泥熟料的物理性能。

与改进粉磨工艺和掺加粉磨用工艺外加剂比优势明显中国建筑材料科学研究院      张文生，郭随华，王宏霞，张洪滔，唐润荣，陈益民推荐文章：贵州醇胺水泥助磨剂有限责任公司,报价单改善熟料特性提高水泥易磨性岩相观察分析熟料的易磨性

浅析不同结构的煤矸石作混合材对水泥质量的影响利用熟料余热烘干混合材在熟料中掺入不同品种和数量的混合材对水泥产品放射性影响的研究水泥熟料生产系统节能技术探讨之原料和配料矿渣做混合材时硅酸盐水泥水化的研究库内水泥强度异常下降的原因分析及解决措施

分析水泥原料易磨性的影响及其改善水泥颗粒形状和大小对水泥强度的影响三乙醇胺和三异丙醇胺对矿渣水泥水化过程的影响三乙醇胺对锰渣-水泥复合体系早期水化过程的影响三乙醇胺对水化过程中水泥浆体液相离子浓度的影响

粉磨过程与颗粒粒径分布及水泥性能的关系探讨高强低钙硅酸盐水泥的应用三乙醇胺对硅酸盐水泥性能的影响三乙醇胺对熟料一多元混合材体系的增强效果研究改性三乙醇胺助磨剂的性能研究及工业化大磨试验提高水泥中氟石膏粉使用比例的几点有效措施

对水泥细度的再认识新型干法水泥熟料易磨性不同粉磨工艺对ISO水泥强度的影响矿渣粉的比表面积与粒度分布对水泥胶砂性能的影响提升P·O42.5水泥比表面积、 改善水泥性能的生产控制方法钢渣掺量和细度对水泥物理性能影响研究

水泥细度指标及其粉磨控制使用工业钛石膏生产通用硅酸盐水泥水泥熟料中含碱量过高的影响与控制关于提高熟料后期强度的几点分析三乙醇胺对复合水泥浆氯离子结合能力的影响三乙醇胺助磨剂对水泥与聚羧酸系减水剂适应性的影响及其机理

三乙醇胺对水泥流变性能和水化的影响谈谈水泥细度不同混合材对水泥辊磨产品比表面积的影响水泥中石膏最佳掺量的研究浅议硅酸盐水泥熟料性能对水泥性能的影响浅析硅酸盐水泥的水化及凝结硬化粉磨方式对硅酸盐水泥颗粒和 早期水化行为的影响

改性磷石膏 PH 对水泥凝结时间的影响水泥瞬凝与假凝的研究与防治φ4.2m×13m磨机滑履开裂故障的解决磷石膏作水泥缓凝材料的经验介绍CaO 法预测出磨水泥强度水泥企业如何做好出厂水泥的质量管理探讨出磨水泥与出厂水泥净浆流动度差距大的原因分析

水泥企业采购助磨剂 与 自产助磨剂 的优 劣 比较不同助磨剂对矿渣硅酸盐水泥的性能影响助磨剂在水泥粉磨中的作用及对水泥性能的影响助磨剂对水泥性能的探讨与研究出磨水泥中粉煤灰掺加量的快速调控方法低碱水泥的生产实践

调整水泥颜色的方法石膏品种与SO3含量对矿粉活性的影响水泥熟料强度剖析水泥粉磨中提高熟料有效利用率及 改善水泥性能的措施出磨水泥温度高的危害及解决措施磨头仓下料易黏堵的解决措施怀宁上峰水泥最新采购水泥磨磨头仓物料偏析和喷仓的治理

开路联合粉磨 系统粉料过多的调整措施水泥磨系统常见故障原因分析及处理关于入磨物料粒径最佳值的探讨入磨物料易磨性的选择及易磨熟料的生产有效控制4.2 m×13 m 双滑履管磨滑履温度的措施煤矸石掺量和细度对水泥凝结时间的影响

入磨物料综合水分高对水泥强度的影响水泥库密闭性对水泥强度的影响及处理助磨剂泵的使用注意要点及液体助磨 剂盛装容器设计助磨剂掺加规范化的改造从辊压机处添加助磨剂对水泥产量的影响对水泥助磨剂使用效果检验方法的探讨

水泥凝结时间的确定与调控低温环境下水泥凝结时间调控方法研究石灰石掺量对不同混合材水泥强度的影响不同细度粉煤灰对水泥性能的影响探究不同水泥混合材对水泥性能的影响水泥颗料对水泥强度影响及措施水泥助磨剂应用效用的准确评价

使用助磨剂后出现某些问题的原因水泥厂使用助磨剂的各种效益贵州醇胺助磨剂原料,质量报告影响水泥标准稠度用水量的因素探讨水 泥 磨 提 升 机 倒 料 现 象 的 解 决选粉机原因造成细度连续跑粗的快速处理

水泥磨磨头 冒灰和吐料及低产 的原 因及处理水泥磨 内喷水利 与弊的探讨细度与水泥硬化速度的实验研究减少开路水泥粉磨系统磨尾熟料颗粒的措施水泥企业采购助磨剂 与 自产助磨剂 的优 劣 比较助磨剂在水泥粉磨中的作用及对水泥 性能的影响研究

三种醇胺 类单体水 泥助磨剂 的 比较应用水泥助磨剂的多种效果影响水泥标准稠度用水量的因素探讨浅析隔仓板结构对管磨机产质量的影响水泥烧失量高的原因和影响物料水分对水泥生产的影响熟料游离钙的控制熟料储存周期对熟料质量的影响

浅谈助磨剂在不同混合材水泥生产中的应用水泥粉磨时间对助磨剂作用效果的影响水泥助磨剂小磨试验与大磨试验之应用浅谈水泥助磨剂小磨试验水泥细度浅析影响粉磨效果的因素水泥库内结块的处理办法助磨剂在水泥生产中降低环境负荷的作用

助磨剂行业人士,可以把它送给客户了不同物料对水泥颗粒分布及水泥性能的影响水泥磨出现饱磨的原因及具体的处理方式探讨不同工艺水泥磨研磨体级配与装填的探讨——下不同工艺水泥磨研磨体级配与装填的探讨——上提高球磨机产质量的技术途径——上篇

提高球磨机产质量的技术途径——下篇水泥磨包球和糊球现象及处理方法水泥粉磨中怎样才能大量掺入石灰石?正确认知助磨剂 行业“医患”矛盾未来助磨剂或当下发展趋势——成与败论助磨剂对水泥与减水剂适应性概念

目前8178人已关注加入我们

方钉导航

目录：

1.硅酸盐水泥和普通硅酸盐水泥区别

2.硅酸盐水泥熟料的主要矿物成分有哪些

3.硅酸盐水泥的初凝时间和终凝时间

4.硅酸盐水泥适用于( )混凝土工程

5.硅酸盐水泥代号

6.硅酸盐水泥的主要矿物组成是什么?

7.硅酸盐水泥的主要水化产物是

8.硅酸盐水泥的主要成分

9.硅酸盐水泥初凝时间不小于45min,终凝时间不大于()min

10.硅酸盐水泥中c2s的早期强度低后期强度高而c3s正好相反

1.硅酸盐水泥和普通硅酸盐水泥区别

方钉文库

2.硅酸盐水泥熟料的主要矿物成分有哪些

如何经济有效地增加水泥粉磨细度，是水泥生产企业关注的问题目前普遍使用的方法是改进粉磨工艺和使用外加剂从硅酸盐水泥熟料的组成与结构入手，研究探讨了硅酸盐水泥熟料的易磨性及其影响因素，以期从熟料制备工艺的角度，改善硅酸盐水泥熟料的易磨性。

3.硅酸盐水泥的初凝时间和终凝时间

结果表明，通过调整熟料组成，改进水泥生产工艺，来生产容易粉磨的硅酸盐水泥熟料，可较经济地达到增加硅酸盐水泥熟料粉磨细度的目的硅酸盐水泥熟料的粉磨涉及到水泥生产能耗和水泥性能两个重要的问题，因此，如何经济有效地提高水泥熟料的粉磨细度，得到广泛关注。

4.硅酸盐水泥适用于( )混凝土工程

尤其是在采用新水泥强度检验方法的情况下，水泥熟料的粉磨问题显得更为重要硅酸盐水泥熟料组成等特性对其易磨性的影响，国外已经开展过许多基础性的研究但国内尚无有关的研究报道，更无直接生产易磨硅酸盐水泥熟料的工厂试验。

5.硅酸盐水泥代号

显然，通过调整熟料组成制备易磨性好的硅酸盐水泥熟料，比其它方法更方便、经济为此，本文拟从硅酸盐水泥熟料的化学组成、矿物组成对其易磨性的影响入手，探讨制备易粉磨硅酸盐水泥熟料的途径1  物料易磨性的几种表征方法

6.硅酸盐水泥的主要矿物组成是什么?

物料易磨性的表示方法主要有以下几种：（1）粉磨功指数GB9964-88中规定，以粉磨功指数表示各种原材料的易磨性这一指数是模拟干法闭路粉磨系统，将物料用标准试验磨研磨至平衡状态，以磨机每转获得的成品量计算而得的，表示物料从初始粒度粉磨至平衡态成品粒度时的功耗（kWh/t)。

7.硅酸盐水泥的主要水化产物是

在实际研究中9常以物料粉磨至平衡状态时试验磨机每转所产生的成品量 G（g/min）来表示物料的易磨性G值越高，表明物料的易磨性越好（2）易磨性系数易磨性系数表示不同物料之间易磨性程度的相对高低，其基础是规定湿法回转 窑 熟 料 的 易 磨 性系数为1.0。

8.硅酸盐水泥的主要成分

对于不同 物 料 ， 易 磨 性 指数 越 高 ， 表 明 其 易磨 性 越 好 水 泥 生产 中 几 种 典 型 物 料的 易 磨 性 系 数 见 表1

9.硅酸盐水泥初凝时间不小于45min,终凝时间不大于()min

易 磨 性 系 数 常用 于 计 算 球 磨 机 粉磨物料的生产能力根据磨机规格及系统流程差异，在计算磨机生产能力时分别乘以不同的系数（3）粉磨时间以一定量的物料粉磨至一定细度要求时所对应的粉 磨 时 间 t来 表 示 物 料 的 易 磨性。

10.硅酸盐水泥中c2s的早期强度低后期强度高而c3s正好相反

这是一种最直接、最直观的试验方法该方法特别适合于水泥干法开路粉磨系统这种表示方法中，对应的粉磨时间越短，表明物料的易磨性越好该方法也经常应用到实验研究中在相同的粉磨时间内，物料粉磨得越细，说明该物料越容易粉磨，易磨性越好。

2  熟料矿物组成与易磨性的关系熟料的 4 种主要矿物C3S,C2S(指β-C2S,下同),C3A,C4AF的易磨性直接决定了熟料的易磨性而这4种水泥熟料主要矿物的易磨性却相差很大C3S是熟料矿物中最易磨的矿物。

随着粉磨时间的延长，其比表面积近似地呈直线增加，C3A的情况与之相类似；C2S最难粉磨在相同粉磨时间内，各矿物比表面积变化与粉磨时间的关系见图1据此不难看出，4种矿物的易磨性由易到难的顺序依次为：C3S,C3A,C4AF和C2S。

有计算表明，4种矿物C3S,C3A,C4AF和C2S的脆性系数分别是4.7,2.9,2.0和 2.0从材料的脆性系数与材料的粉磨特性关系来看，4种矿物的易磨性由易到难的顺序与实验结果基本相同但据此推断C4AF和C2S的易磨性可能更接近些。

熟料中，由于硅酸盐矿物含量在80%左右，因此C3S和C2S比例变化将明显影响熟料的易磨性，即C3S含量增加或C2S含量减少，熟料的易磨性系数都将增加（见图2，图3及表2）。

有关熟料SM与其易磨性关系的研究结论有所差异但不同研究者对不同厂家熟料的研究均表明，SM增加，熟料的易磨性均将下降或粉磨功指数增加熟料的易磨性随我w（AI2O3）的增加而增加，尤其是w(AI2O3)＞6%后，熟料易磨性增加得更为明显。

一般认为，熟料形成过程中出现的液相量越多，所得熟料的易磨性越差，见图4这可能是由于熟料的液相量高，硅酸盐矿物将被包裹并因此而连接紧密，熟料结构密实造成的但 M.Tokyay的统计结果表明，熟料中液相量越多，粉磨所需能量越少。

图5说明w(f-CaO)对熟料的易磨性有显著影响，显然，两者研究结果并不相同。

硅酸盐矿物与熔剂矿物之间的比例[E=w(C3S+C2S)/w(C3A+C4AF)]，也影响熟料的易磨性,见图 6由图6可知，当E=3.7时，熟料的粉磨功指数最小；E＞4.0后，粉磨功指数随该比例的增加略有降低。

3  微量元素硅酸盐水泥熟料中4种基本化学组分CaO,SiO2,AI2O2,Fe2O3的总质量分数在 94%～98%之间，另外还含有2%～6%的微量组分，如MgO,K2O,Na2O等微量元素从以下几个方面影响熟料的易磨性：一是改变熟料结构，微量元素固溶到熟料矿物中，将改变其结构与表面物理状态；二是改变熟料形成过程中产生的液相量，并因此改变熟料的物理结构，如致密度和孔结构等；三是改变熟料形成过程，熟料形成温度有所变化。

不同种类的微量元素会产生不同的效果例如 ，w(MgO)超 过2%时 ，就 会导 致 熟 料 的 易 磨 性 下 降表3列出了某些过渡元素（以氧化物状态掺入，掺量2%）对熟料易磨性的影响

从表3知，过渡元素Cr和Mn具 有 增 加 熟 料 易 磨 性的积极作用，而其他种类的过渡元素则降低熟料的易磨性4  熟料的物理结构立升重是反映熟料结构致密程度的常用参数一般说来，由于熟料的体积质量波动不大，熟料内部空隙的多少是影响熟料立升重的关键因素。

有关研究表明，不同粉磨阶段，熟料空隙率对易磨性的影响不同粗粉磨阶段（比表面积≤150㎡/kg），熟料空隙率增加可以有效提高熟料的易磨性；而在细粉磨阶段，两者没有什么关系熟料中孔径为1μm～4μm范围内的孔数增加时，熟料在微细化阶段（比表面积150～300㎡/kg）的易磨性将显著提高。

运用SEM法分析熟料孔隙率与其易磨性的关系表明，粉磨功指数越低的熟料，其孔隙率越高熟料的孔结构与易磨性也可能无关熟料结粒尺寸也影响其易磨性在粉磨相同比表面积（300㎡/kg）熟料的情况下，结粒尺寸＜0.5mm的熟料和结粒尺寸约8mm的熟料相比，以原始颗粒入磨，前者的粉磨能耗将增加25%左右。

熟料结粒尺寸在6.5mm左右的颗粒数量较多时，熟料的易磨性较好表4列出了出窑熟料结粒尺寸对熟料易磨性的影响

5  矿物晶体尺寸熟料中C3S和C2S晶体尺寸是影响熟料易磨性的主要因素之一两种主要矿物晶体尺寸越大，熟料的粉磨功指数越大，熟料的易磨性越差文献给出了上述2种矿物晶体尺寸影响熟料易磨性的数学表达式：

矿物晶体尺寸与熟料易磨性线性相关的研究说明，随着C3S,C2S两种矿物晶体尺寸的增大，熟料的粉磨功指数减小，其易磨性相应提高成堆聚集的簇晶形式分布的C2S，其易磨性较差在粗粉磨后，这种聚集形式的C2S一般仍保持原状，并在粉料中以尖角片状大颗粒形式存在。

6  生料细度、煅烧温度与熟料冷却速率生料细度与熟料烧成温度有直接关系生料越细，熟料的烧成温度越低在熟料化学组成一定的情况下，最高烧成温度越高，熟料在高温带停留时间越长，熟料煅烧过程中出现的液相量越多，矿物形成反应程度越充分，结晶度越高，熟料的致密度越大，结粒尺寸和硅酸盐矿物晶体尺寸越大，这样势必影响熟料的易磨性。

因此，控制生料细度，降低熟料烧成温度可以改善硅酸盐水泥熟料的易磨性一般认为，熟料冷却速率较快的熟料，其易磨性明显优于冷却速率慢的熟料7  结论（1）硅酸盐水泥熟料的易磨性不仅取决于熟料的化学组成，且取决于其煅烧工艺条件。

真正掌握影响硅酸盐水泥熟料易磨性的因素是非常困难这也是众多研究结论难得一致的原因（2）以往研究的主要内容只涉及了基础性的问题，缺少行之有效的改善措施（3）改变熟料化学组成及其矿物晶体的结构尺寸，是改善硅酸盐水泥熟料易磨特性的有效方法。

这方面的研究已经受到国外学者的重视例如，制备熟料时掺入含有金属粒子的工业废弃渣，可明显改善熟料的易磨性；通过控制熟料形成过程中的熔融反应，能改善高贝利特硅酸盐水泥熟料的岩相特征，从而改善熟料的活性和易磨性。

我们的研究表明，提高熟料中C3S量，降低熟料烧成温度，可以制备易磨 性 好 的 硅 酸 盐 水 泥 熟 料这 种 熟 料（w(C3S)≥70%），在相同实验条件下，其粉磨效率比一般硅酸盐水泥熟料（w(C3S)=54%）增加40%，3d抗压强度提高13MPa，28d抗压强度与普通硅酸盐水泥熟料持平。

（4）在熟料生产过程中，改善生料制备、煅烧工艺操作条件和冷却制度，探讨它们与所得水泥熟料易磨性的关系，据此调整生产控制工艺，也会不同程度地提高生产熟料的易磨性总之，通过改变硅酸盐水泥熟料的组成，优化生产工艺条件，是可以制备易磨性好的硅酸盐水泥熟料的，可从根本上降低硅酸盐水泥熟料的粉磨能耗，提高水泥熟料的物理性能。

与改进粉磨工艺和掺加粉磨用工艺外加剂比优势明显中国建筑材料科学研究院      张文生，郭随华，王宏霞，张洪滔，唐润荣，陈益民推荐文章：贵州醇胺水泥助磨剂有限责任公司,报价单改善熟料特性提高水泥易磨性岩相观察分析熟料的易磨性

浅析不同结构的煤矸石作混合材对水泥质量的影响利用熟料余热烘干混合材在熟料中掺入不同品种和数量的混合材对水泥产品放射性影响的研究水泥熟料生产系统节能技术探讨之原料和配料矿渣做混合材时硅酸盐水泥水化的研究库内水泥强度异常下降的原因分析及解决措施

分析水泥原料易磨性的影响及其改善水泥颗粒形状和大小对水泥强度的影响三乙醇胺和三异丙醇胺对矿渣水泥水化过程的影响三乙醇胺对锰渣-水泥复合体系早期水化过程的影响三乙醇胺对水化过程中水泥浆体液相离子浓度的影响

粉磨过程与颗粒粒径分布及水泥性能的关系探讨高强低钙硅酸盐水泥的应用三乙醇胺对硅酸盐水泥性能的影响三乙醇胺对熟料一多元混合材体系的增强效果研究改性三乙醇胺助磨剂的性能研究及工业化大磨试验提高水泥中氟石膏粉使用比例的几点有效措施

对水泥细度的再认识新型干法水泥熟料易磨性不同粉磨工艺对ISO水泥强度的影响矿渣粉的比表面积与粒度分布对水泥胶砂性能的影响提升P·O42.5水泥比表面积、 改善水泥性能的生产控制方法钢渣掺量和细度对水泥物理性能影响研究

水泥细度指标及其粉磨控制使用工业钛石膏生产通用硅酸盐水泥水泥熟料中含碱量过高的影响与控制关于提高熟料后期强度的几点分析三乙醇胺对复合水泥浆氯离子结合能力的影响三乙醇胺助磨剂对水泥与聚羧酸系减水剂适应性的影响及其机理

三乙醇胺对水泥流变性能和水化的影响谈谈水泥细度不同混合材对水泥辊磨产品比表面积的影响水泥中石膏最佳掺量的研究浅议硅酸盐水泥熟料性能对水泥性能的影响浅析硅酸盐水泥的水化及凝结硬化粉磨方式对硅酸盐水泥颗粒和 早期水化行为的影响

改性磷石膏 PH 对水泥凝结时间的影响水泥瞬凝与假凝的研究与防治φ4.2m×13m磨机滑履开裂故障的解决磷石膏作水泥缓凝材料的经验介绍CaO 法预测出磨水泥强度水泥企业如何做好出厂水泥的质量管理探讨出磨水泥与出厂水泥净浆流动度差距大的原因分析

水泥企业采购助磨剂 与 自产助磨剂 的优 劣 比较不同助磨剂对矿渣硅酸盐水泥的性能影响助磨剂在水泥粉磨中的作用及对水泥性能的影响助磨剂对水泥性能的探讨与研究出磨水泥中粉煤灰掺加量的快速调控方法低碱水泥的生产实践

调整水泥颜色的方法石膏品种与SO3含量对矿粉活性的影响水泥熟料强度剖析水泥粉磨中提高熟料有效利用率及 改善水泥性能的措施出磨水泥温度高的危害及解决措施磨头仓下料易黏堵的解决措施怀宁上峰水泥最新采购水泥磨磨头仓物料偏析和喷仓的治理

开路联合粉磨 系统粉料过多的调整措施水泥磨系统常见故障原因分析及处理关于入磨物料粒径最佳值的探讨入磨物料易磨性的选择及易磨熟料的生产有效控制4.2 m×13 m 双滑履管磨滑履温度的措施煤矸石掺量和细度对水泥凝结时间的影响

入磨物料综合水分高对水泥强度的影响水泥库密闭性对水泥强度的影响及处理助磨剂泵的使用注意要点及液体助磨 剂盛装容器设计助磨剂掺加规范化的改造从辊压机处添加助磨剂对水泥产量的影响对水泥助磨剂使用效果检验方法的探讨

水泥凝结时间的确定与调控低温环境下水泥凝结时间调控方法研究石灰石掺量对不同混合材水泥强度的影响不同细度粉煤灰对水泥性能的影响探究不同水泥混合材对水泥性能的影响水泥颗料对水泥强度影响及措施水泥助磨剂应用效用的准确评价

使用助磨剂后出现某些问题的原因水泥厂使用助磨剂的各种效益贵州醇胺助磨剂原料,质量报告影响水泥标准稠度用水量的因素探讨水 泥 磨 提 升 机 倒 料 现 象 的 解 决选粉机原因造成细度连续跑粗的快速处理

水泥磨磨头 冒灰和吐料及低产 的原 因及处理水泥磨 内喷水利 与弊的探讨细度与水泥硬化速度的实验研究减少开路水泥粉磨系统磨尾熟料颗粒的措施水泥企业采购助磨剂 与 自产助磨剂 的优 劣 比较助磨剂在水泥粉磨中的作用及对水泥 性能的影响研究

三种醇胺 类单体水 泥助磨剂 的 比较应用水泥助磨剂的多种效果影响水泥标准稠度用水量的因素探讨浅析隔仓板结构对管磨机产质量的影响水泥烧失量高的原因和影响物料水分对水泥生产的影响熟料游离钙的控制熟料储存周期对熟料质量的影响

浅谈助磨剂在不同混合材水泥生产中的应用水泥粉磨时间对助磨剂作用效果的影响水泥助磨剂小磨试验与大磨试验之应用浅谈水泥助磨剂小磨试验水泥细度浅析影响粉磨效果的因素水泥库内结块的处理办法助磨剂在水泥生产中降低环境负荷的作用

助磨剂行业人士,可以把它送给客户了不同物料对水泥颗粒分布及水泥性能的影响水泥磨出现饱磨的原因及具体的处理方式探讨不同工艺水泥磨研磨体级配与装填的探讨——下不同工艺水泥磨研磨体级配与装填的探讨——上提高球磨机产质量的技术途径——上篇

提高球磨机产质量的技术途径——下篇水泥磨包球和糊球现象及处理方法水泥粉磨中怎样才能大量掺入石灰石?正确认知助磨剂 行业“医患”矛盾未来助磨剂或当下发展趋势——成与败论助磨剂对水泥与减水剂适应性概念

目前8178人已关注加入我们

方钉导航
