马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。
您需要 登录 才可以下载或查看，没有账号？立即注册
x
1.细石混凝土和自密实混凝土的区别
方钉百科
2.c60细石混凝土配合比
研究了水胶比（0.29、0.31、0.33）、抗裂剂掺量（0、6%、8%、10%）对C60细石自密实混凝土性能的影响 。
3.细石混凝土和自密实混凝土

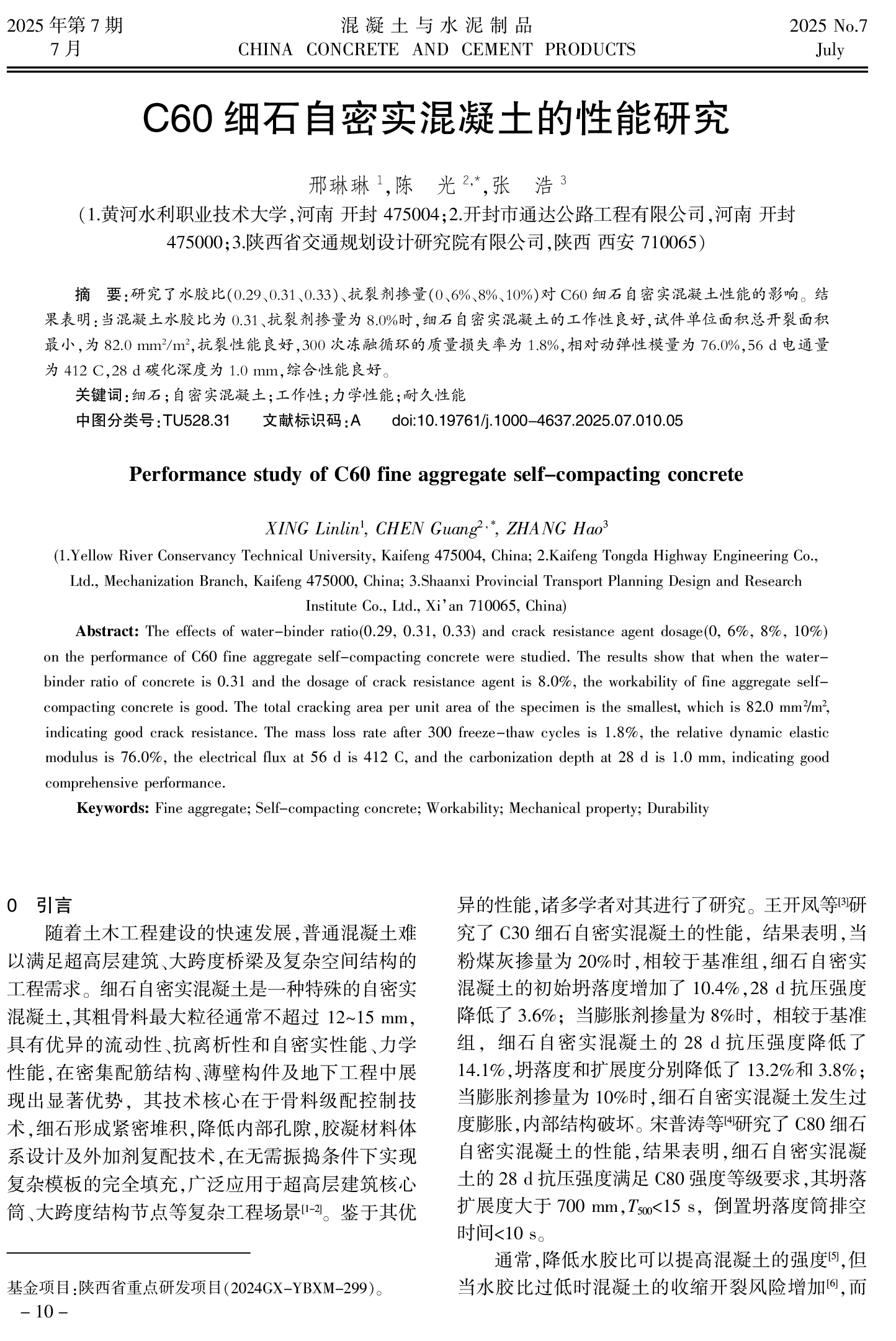

C60细石自密实混凝土的性能研究邢琳琳1，陈 光2，*，张 浩3（1.黄河水利职业技术大学，河南 开封 475004；2.开封市通达公路工程有限公司，河南 开封 475000；3.陕西省交通规划设计研究院有限公司，陕西 西安 710065
4.细石混凝土的密度是多少
）【文章信息】邢琳琳,陈光,张浩.C60细石自密实混凝土的性能研究[J].混凝土与水泥制品,2025(7):10-14.XING L L,CHEN G,ZHANG H.Performance study of C60 fine aggregate self-compacting concrete[J].China Concrete and Cement Products,2025(7):10-14.
5.c20细石混凝土作用

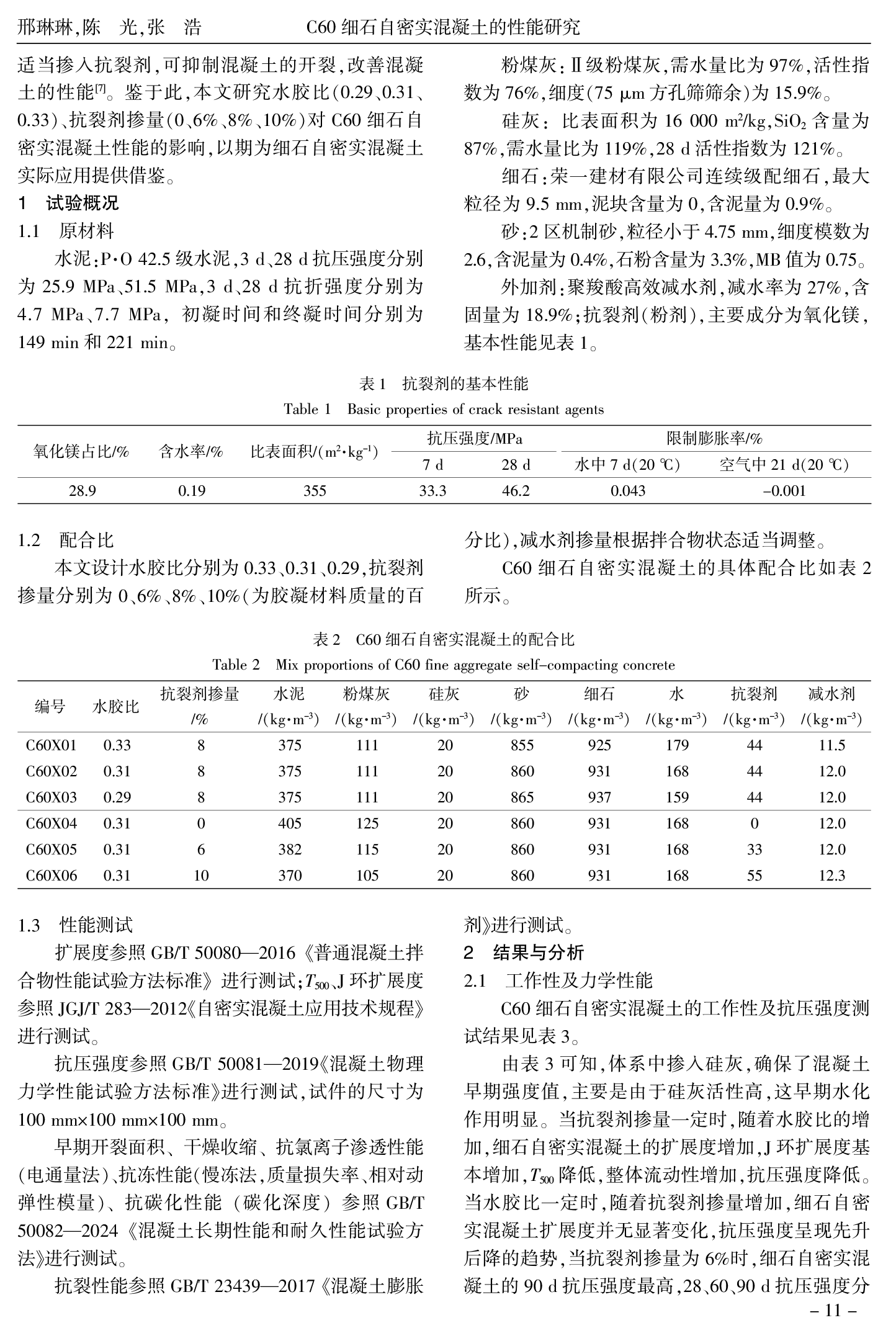

【摘要】研究了水胶比（0.29、0.31、0.33）、抗裂剂掺量（0、6%、8%、10%）对C60细石自密实混凝土性能的影响结果表明：当混凝土水胶比为0.31、抗裂剂掺量为8.0%时，细石自密实混凝土的工作性良好，试件单位面积总开裂面积最小，为82.0 mm。
6.c20细石混凝土自重标准值
2/m2，抗裂性能良好，300次冻融循环的质量损失率为1.8%，相对动弹性模量为76.0%，56 d电通量为412 C，28 d碳化深度为1.0 mm，综合性能良好【结语】（1）当抗裂剂掺量一定时，随着水胶比的增加，细石自密实混凝土的扩展度增加，。
7.c10细石混凝土
J环扩展度基本增加，T500降低，整体流动性增加，施工性能良好，无泌水、离析等问题，抗压强度呈降低趋势当水胶比一定时，随着抗裂剂掺量从0增加到10%，细石自密实混凝土的流动性变化不大，抗压强度先增加后降低，当抗裂剂掺量为6%时，细石自密实混凝土的90 d抗压强度最高。
8.细石混凝土c20配合比最简单的方法
（2）整体来看，水胶比越高，试件的体积变形越大当抗裂剂掺量一定时，随着水胶比的降低，试件的电通量降低，抗氯离子渗透性能提高；当水胶比一定时，随着抗裂剂掺量的增加，试件的电通量降低，抗氯离子渗透性能提高当抗裂剂掺量一定。
9.c60自密实混凝土价格

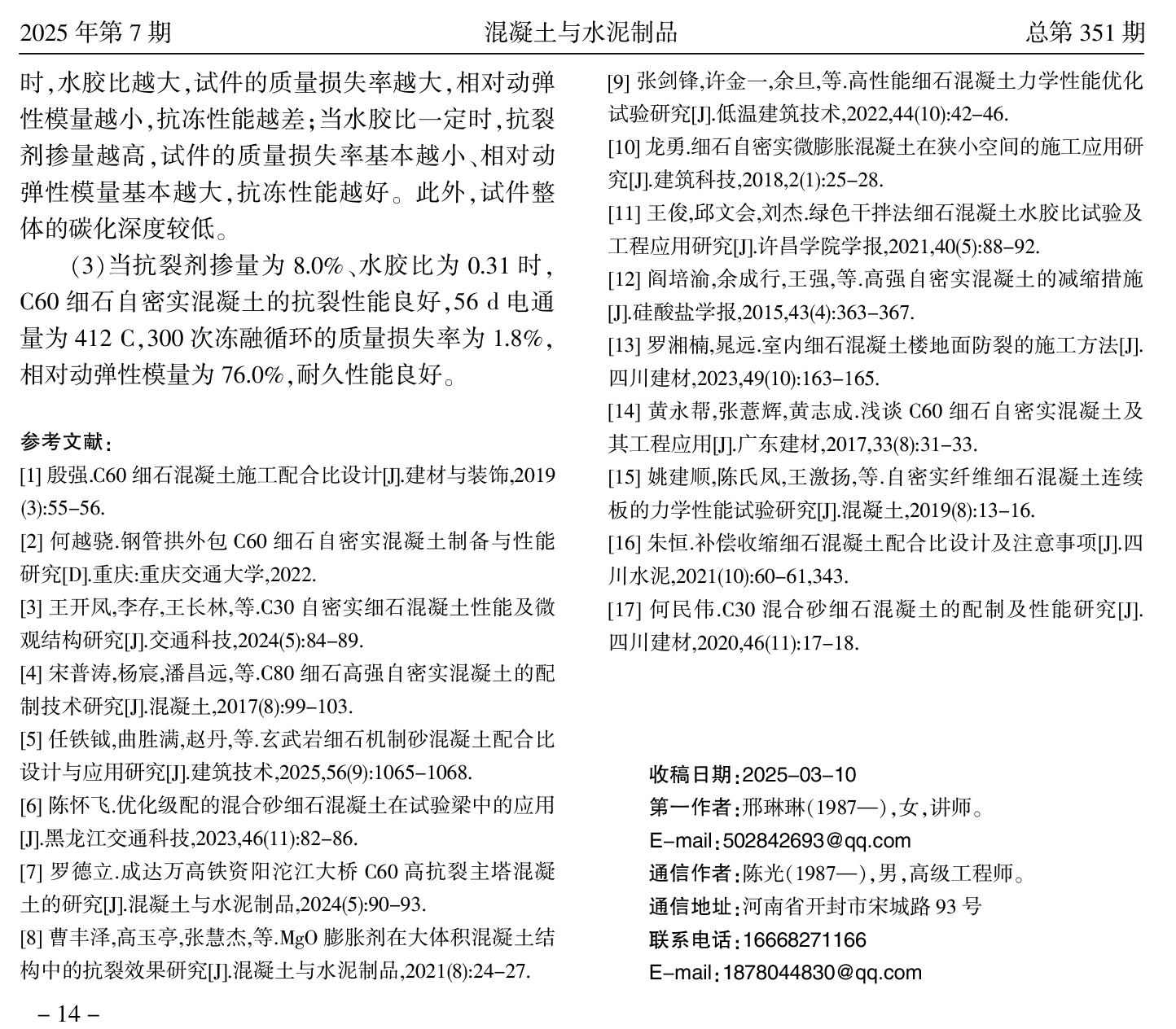

时，水胶比越大，试件的质量损失率越大，相对动弹性模量越小，抗冻性能越差；当水胶比一定时，抗裂剂掺量越高，试件的质量损失率基本越小、相对动弹性模量基本越大，抗冻性能越好此外，试件整体的碳化深度较低（3）当抗裂剂掺量为8.0%、水胶比为0.31时，C60细石自密实混凝土的抗裂性能良好，56 d电通量为412 C，300次冻融循环的质量损失率为1.8%，相对动弹性模量为76.0%，耐久性能良好。
10.c20细石混凝土密度
【主要图表】

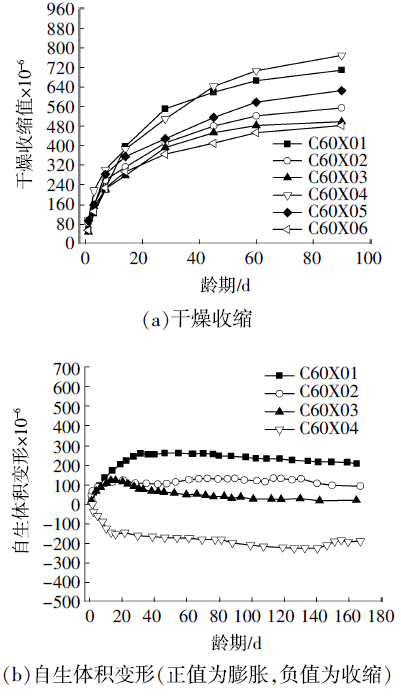

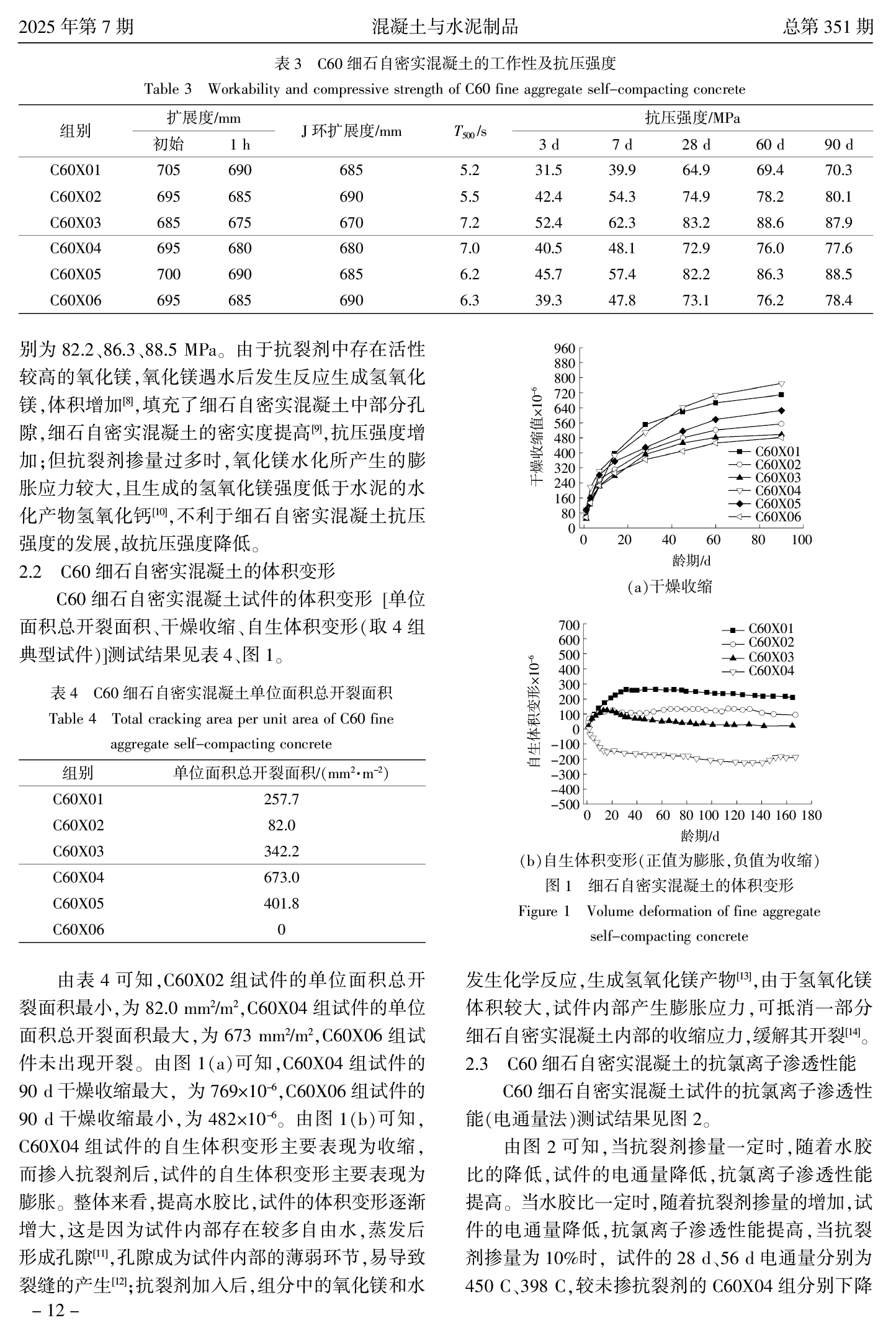

细石自密实混凝土的体积变形

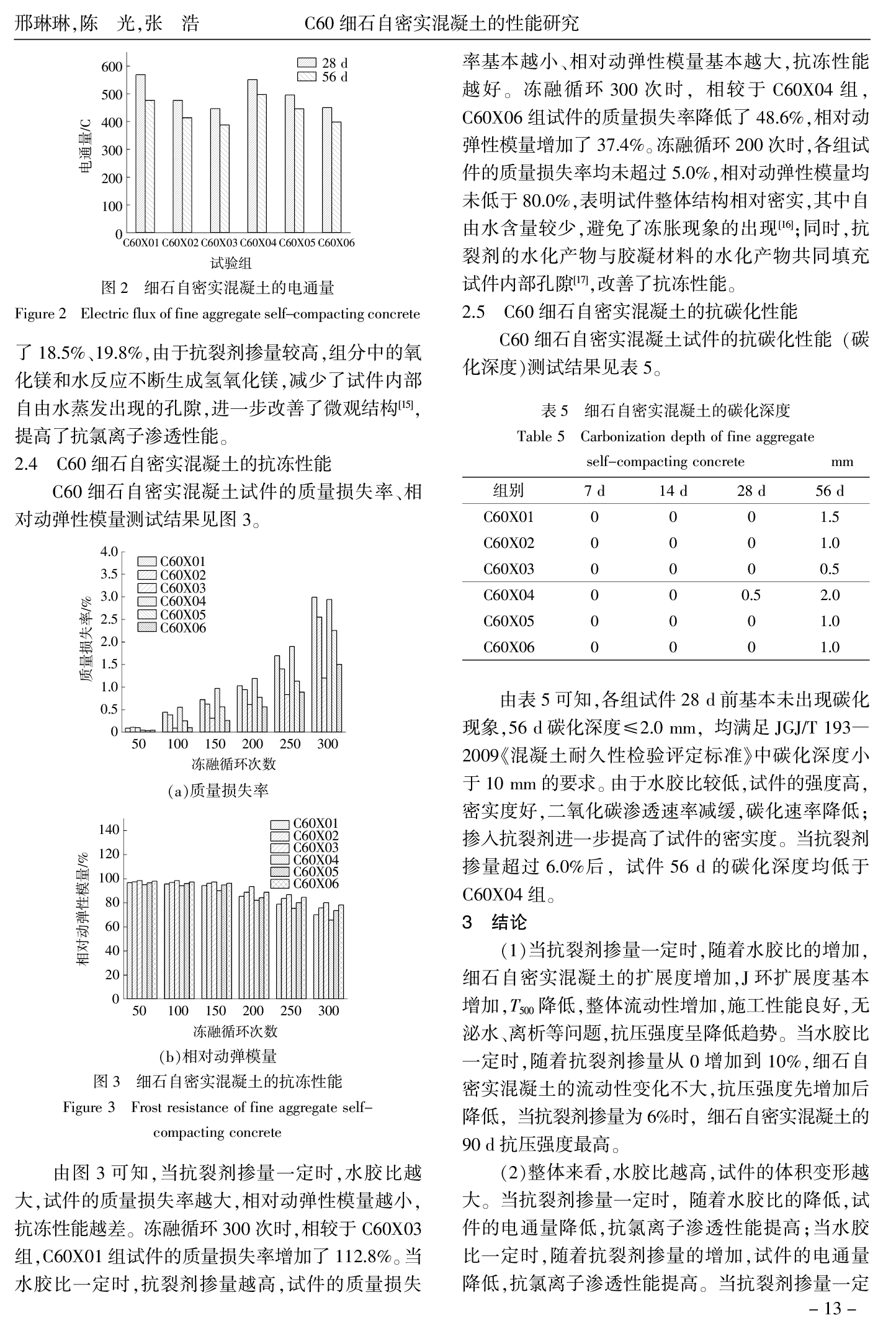

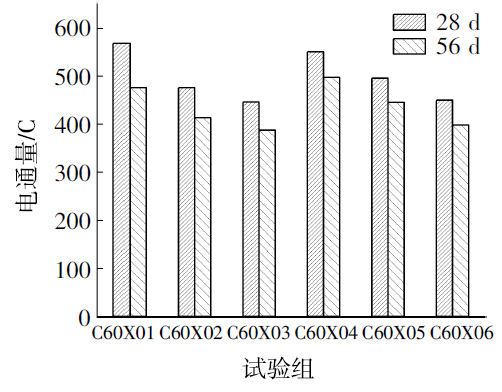

细石自密实混凝土的电通量

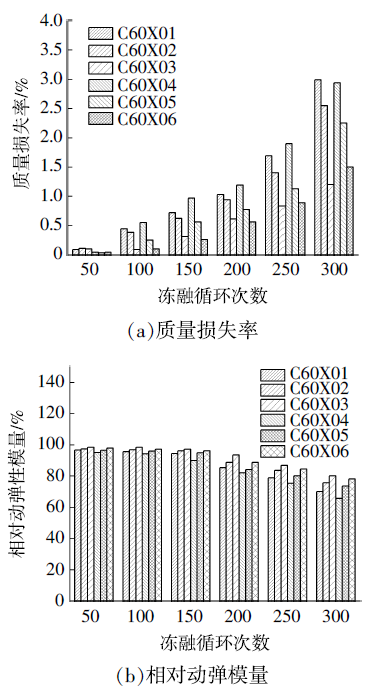

细石自密实混凝土的抗冻性能【原文】
方钉导航
|
